Comment connecter les fils dans la boîte de jonction

Aucun circuit électrique ne peut se passer de connexions, de fils de dérivation ou de câbles. Pour ceci est une boîte spéciale. Il est situé sous le plafond et constitue une boîte ronde ou carrée en matériau polymère.

Dans cet article, nous allons décrire comment établir les connexions correctement, en montrant les diagrammes, les photos et les instructions vidéo.

Pourquoi utiliser une boîte de jonction

Il existe des cas où l’installation de câblage électrique néglige l’installation de tels distributeurs, considérant qu’il s’agit là d’une perte de temps puisque le boîtier doit d’abord être installé puis connecté, ce qui entraîne des difficultés supplémentaires. Il est plus facile de tordre, d'isoler et de coller le plâtre au mur. Mais ici, vous devez penser un peu en avance, car dans ce cas, il manque des points importants:

• Pas d'accès libre aux fils. Par exemple, si la prise ne fonctionne pas dans votre pièce ou si la lumière a disparu, et après vérification, il est apparu que le problème était l'absence de tension. Comment faire un chèque? Nettoyer complètement la finition? Déchirer le papier peint, le plâtre pour arriver à la torsion? Cela ruinerait votre réparation.
• Si vous souhaitez installer une prise supplémentaire. Il n’est pas toujours pratique de le connecter, en posant les fils de la prise précédemment installée. Grâce à la boîte de jonction, vous pouvez facilement établir de nouvelles connexions.
• Le code réglementaire de l'OES stipule que «les emplacements des connexions et des branches doivent être disponibles pour l'inspection et la réparation», de sorte que l'installation d'un tel distributeur ne peut être négligée.
• L'absence de tels distributeurs est contraire aux normes de sécurité incendie.

Comme vous pouvez le constater, la boîte de distribution joue un rôle important. Mais son installation n'est que le début. Il reste à connecter tous les fils qu’il contient. Quelle est la meilleure façon de faire cela? Regardons quelques façons.

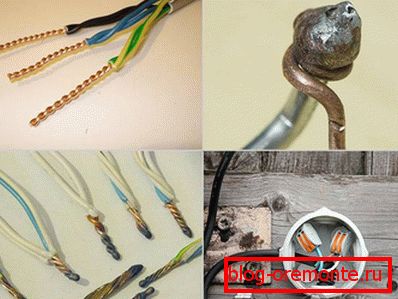

Types de composés

Quel est le problème lors de la connexion des fils? Assurez-vous qu'un bon contact a été vécu ensemble, afin que la chaîne ne se casse pas et qu'il n'y ait aucun risque de court-circuit. Pour ce faire, vous pouvez agir de plusieurs manières:

1. Twist.
2. Test de pression.
3. Soudage.
4. Soudure avec un fer à souder.
5. L'utilisation de bornes à vis.
6. Connexions boulonnées.
7. Bornes auto-serrantes.

Ce sont des méthodes éprouvées au fil des années que vous pouvez utiliser pour assurer un contact fiable. Regardons de plus près chacun d'eux. Vous apprendrez comment connecter correctement les fils à l’une de ces options.

Twist

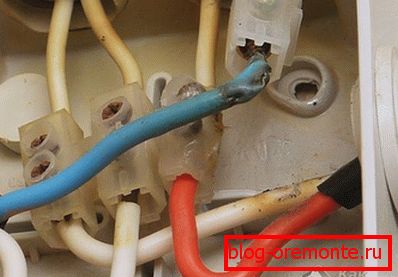

Une telle torsion dans la boîte de jonction est officiellement interdite. Dans la septième édition du document de réglementation relatif au PEM, chapitre 2.1, clause 2.1 / 21, tous les types de connexions autorisées sont répertoriés, mais ils ne sont pas tordus. Et ce n’est pas surprenant, puisqu'un tel contact est sensible au courant pulsé et a une grande résistance de contact. Au fil du temps, le contact va se détériorer et tout simplement brûler. Du fait que la zone de contact est petite et que la charge est lourde, un réchauffement se produit et le contact s’affaiblit davantage.

Il n'est pas recommandé d'utiliser ce type de connexion, même si certains maîtres l'utilisent encore. Si vous choisissez une torsion, toute la responsabilité vous incombe.

Cette option est choisie pour sa simplicité. Il suffit de dénuder 10 à 20 mm d'isolant et de torsader les fils les uns avec les autres avec des pinces. Il en a été de même pour nos pères et arrière-grands-pères. Mais une telle connexion est souvent peu fiable, surtout si un noyau en aluminium est utilisé.

Accouplement à sertir

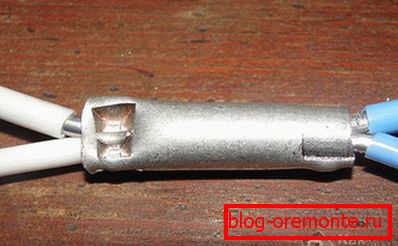

Une méthode assez fiable pour laquelle vous devrez acheter un manchon de connexion. Vous devez le sélectionner en fonction du diamètre du faisceau connecté. En fonction des fils que vous connectez, le matériau du manchon lui-même est choisi. Pour les fils de cuivre, le manchon doit être en cuivre, pour l’aluminium - aluminium. Pour rendre la connexion fiable, le manchon est compressé avec un outil spécial appelé presse-pinces. Cette technologie est assez efficace et figure, avec d’autres méthodes, dans des documents normatifs.

Pour vous connecter de cette manière, vous avez besoin de:

1. Retirez l'isolation, compte tenu de la longueur de votre manche.
2. Twist les fils dans le faisceau et les insérer dans le manchon.
3. Sertir la doublure avec la pince à presser.
4. Isolez le lieu de torsion avec du ruban thermorétractable ou isolant.

Dans ce travail, l'utilisation de pinces n'est pas recommandée car la connexion ne sera pas suffisamment fiable. Il vaut bien mieux acheter des pinces de presse ou les emprunter à de bons voisins.

Soudage

On peut appeler cette méthode la plus fiable et la plus sûre, car les fils sont connectés par fusion et ne font plus qu’un. Du fait que le soudage ne s'oxyde pas, ce contact ne s'affaiblira pas avec le temps. Mais pour effectuer ce travail, vous aurez besoin de compétences pour travailler avec du matériel de soudage.

En plus des compétences, vous devez préparer:

• Poste à souder de 24 volts avec une capacité de plus de 1 kW;
• des gants de soudure pour protéger la peau;
• lunettes de protection ou masque de soudage;
• papier sablé pour dénuder les fils;
• couteau de bureau pour le décapage;
• électrode de carbone;
• flux, grâce auquel la matière fondue sera protégée de l'exposition à l'air.

Après que tous les outils et matériaux soient prêts, il ne reste plus qu'à faire le soudage, ce qui n'est pas difficile. Le travail peut être divisé en plusieurs étapes:

1. Enlevez l'isolant de 60 à 80 mm et poncez-le avec du papier de verre. Les veines devraient briller.
2. Connectez les fils en les tournant, en les enroulant les uns sur les autres de manière à ce que les extrémités soient au même niveau. Il est recommandé de faire une longueur d'au moins 50 mm.
3. Versez le flux dans le creux de votre électrode.
4. Mettez la "masse" de l'appareil sur le fil nu, allumez la machine à souder et appuyez sur l'électrode jusqu'au sommet de la torsion.

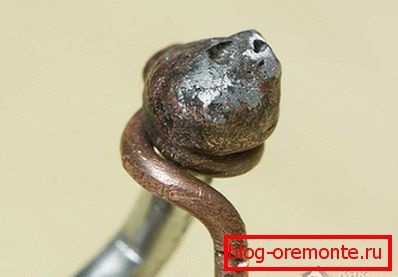

5. Tenez l'électrode jusqu'à ce qu'une boule soit formée, appelée point de contact. Cela prend généralement 1 à 3 secondes.
6. Il reste à dégager le point de flux et à isoler le lieu de soudure avec un tube thermorétractable ou un ruban.

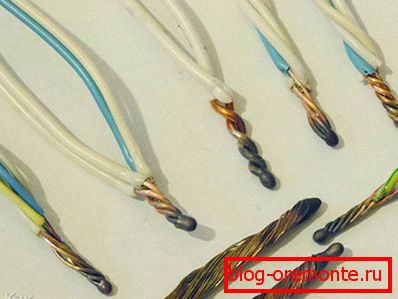

Ce type de composé durera longtemps. Dans certains des vieux Khrouchtchev, ce type de soudage a été conservé pendant 50 ans et a rempli sa fonction de manière stable.

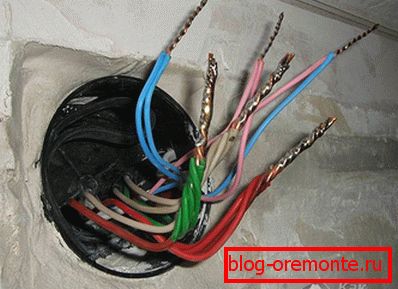

Soudure avec un fer à souder

La méthode est très similaire à la soudure, sauf que dans ce cas, les fils sont connectés avec de la soudure. Pour ce travail, vous aurez besoin d'un fer à souder. Pour le travail, vous aurez besoin de:

• fer à souder;
• papier de verre fin;
• канифоль (flûte);
• pinceau pour appliquer la colophane;
• soudure étain-plomb.

La procédure est la même que lors du soudage:

1. Décapage de l'isolant et décapage du papier de verre.
2. Twist.
3. Application de flux.
4. Soudant directement. Un fer à souder fait fondre la soudure, qui doit couler dans la torsion elle-même, reliant les fils les uns aux autres.

Souvent, cette méthode soude des fils de cuivre, mais si vous achetez une soudure spéciale pour souder l’aluminium, vous pouvez aussi souder du cuivre à partir de l’aluminium.

La soudure est assez fiable, mais pas recommandée dans les endroits où la chaleur peut être forte. De plus, sous l'action mécanique, le joint peut s'affaiblir.

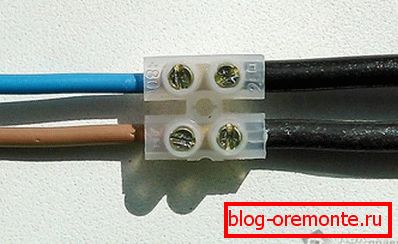

Utilisation de bornes à vis

Cette méthode est rapide, simple et efficace. Et surtout, de tels clips peuvent combiner des métaux dissemblables. Par exemple, si vous devez connecter des conducteurs en aluminium et en cuivre, ce qui en soi est connu pour être contre-indiqué. Ces clips sont très simples et compacts, et leur valeur peut vous surprendre.

Pour connecter les fils avec des clips, vous devez effectuer seulement 2 étapes:

1. Retirez 5 mm d'isolant.
2. Insérer dans les clips et serrer la vis.

C'est tout, comme vous pouvez le constater, tout est très simple et rapide. Il est seulement important de contrôler la force avec laquelle vous serrez. Un serrage excessif de la vis peut endommager les fils. Vous devez faire particulièrement attention lorsque vous travaillez avec des fils d'aluminium.

Le seul inconvénient de la connexion à vis est que lorsque vous travaillez avec un câble multiconducteurs, il doit être serti avec une buse spéciale afin de garantir un contact normal et une intégrité du fil.

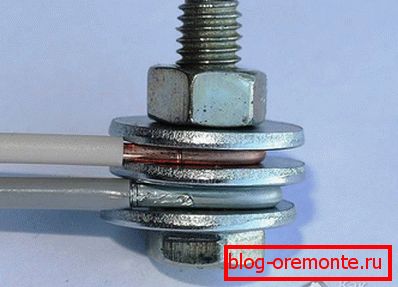

Connexions boulonnées

Une telle connexion est assez fiable mais lourde. Pour les boîtes de distribution modernes, cela ne convient pas à cause de sa taille, mais pour les grandes boîtes de l'ancien modèle - juste ce qu'il faut. Cette méthode peut combiner des métaux homogènes et dissemblables. Le travail est effectué comme suit:

1. Une rondelle en acier est mis sur le boulon.
2. L'isolation est retirée des conducteurs et ils se présentent sous la forme d'un anneau.
3. Le premier anneau est mis sur le boulon.
4. Ensuite, à son tour, il y a une autre rondelle en acier, qui est placée sur le boulon après le premier.
5. D'en haut met le deuxième fil de connexion.
6. Tout ce «sandwich» est serré avec un écrou.
7. En fin de compte, tout ce que vous devez isoler.

C'est cette conception qui rend le contact encombrant. Si vous devez connecter plusieurs paires de fils, cette option ne sera pas la meilleure.

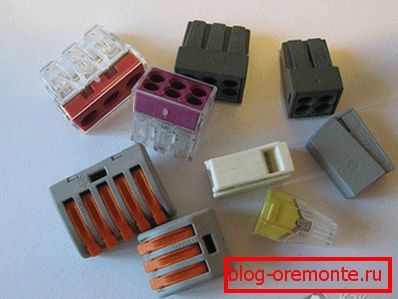

Bornes auto-serrantes

Cette méthode peut être appelée la plus moderne, la plus populaire et la plus facile à utiliser. Tout ce dont vous avez besoin est d’acheter des terminaux spéciaux dans le magasin. À l'intérieur de ces bornes, il y a une pâte spéciale qui empêche les métaux de s'oxyder. Pour cette raison, divers métaux peuvent être insérés dans ces composés.

Le travail est le suivant:

1. 10 mm d'isolant sont retirés de chaque fil.
2. Le levier qui se trouve sur le clip se lève.
3. Les conducteurs sont insérés dans le connecteur.
4. Le levier est abaissé dans sa position initiale.

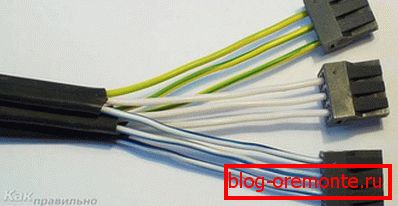

Si vos clips ne disposent pas de leviers, ils doivent être insérés avant que le terminal ne s'enclenche.

Nous avons considéré les méthodes les plus fiables permettant de connecter les fils dans une boîte de jonction. C'est une étape très importante du travail électrique, puisque 70% des erreurs dans le travail sont précisément dues à une mauvaise connexion des conducteurs. Mais si vous utilisez les méthodes décrites dans cet article, même si vous n’avez pas d’expérience dans ce domaine, vous pouvez facilement tout faire conformément aux normes. Mais laquelle de ces méthodes à choisir dépend de vos capacités et de vos désirs.

Vidéo

Cette vidéo montre comment câbler la boîte de jonction:

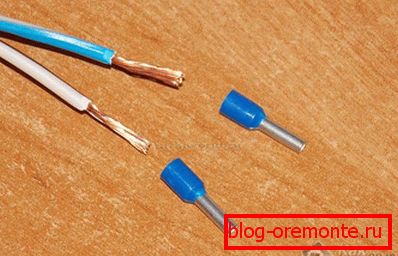

Vous apprendrez tout sur le sertissage de fils ou le sertissage des pointes à l'aide du matériel fourni dans cette vidéo:

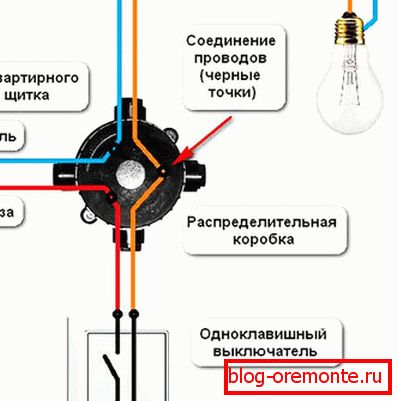

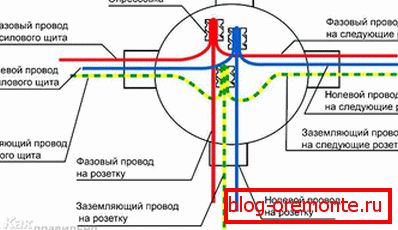

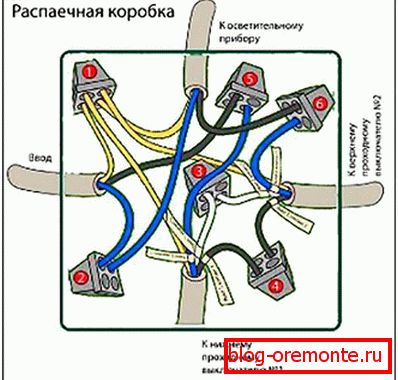

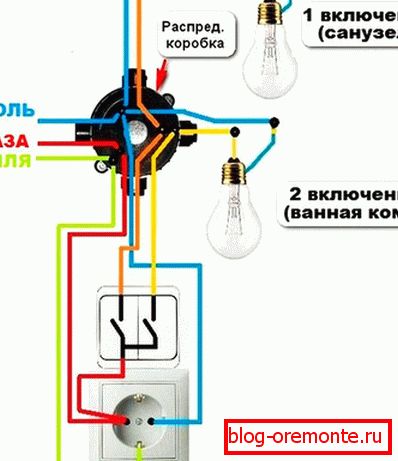

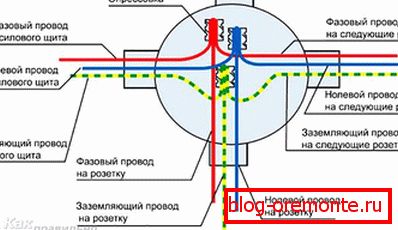

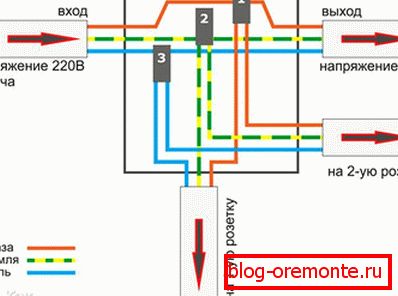

Schémas
