Comment connecter un commutateur de boucle

Tout le monde était confronté à une situation où il était nécessaire de traverser une pièce sombre pour allumer les lumières. Cela donne beaucoup d'inconvénients, dans une telle situation, il sera possible d'installer un interrupteur permettant de contrôler l'éclairage depuis différents endroits. Dans cet article, nous vous expliquerons comment connecter un commutateur en boucle, montrer le schéma de câblage et afficher les instructions relatives aux photos et aux vidéos.

But de l'interrupteur

Les commutateurs de passage sont utilisés pour allumer et éteindre les lumières de différentes parties de la pièce, du couloir ou des escaliers. Le schéma de leur travail vous permet de ne pas retourner au premier appareil et d’éteindre la lumière depuis un endroit pratique.

En fonction de leurs performances, ils sont:

  • clé unique;
  • deux clés;
  • trois clés.

La conception de l'appareil détermine le nombre d'appareils d'éclairage qui y sont connectés et les points de déconnexion. En plus de la gestion des clés, il existe un modèle sensoriel.

Tous les commutateurs sont utilisés pour couper le conducteur de phase et mettre hors tension les appareils électriques, mais la spécificité du commutateur continu est qu’en ouvrant un circuit, il ferme les contacts du commutateur à paire.

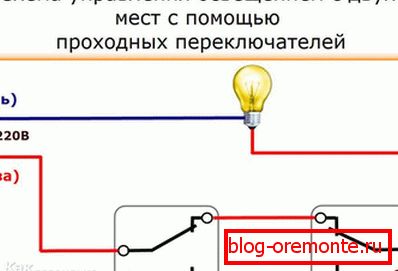

Contrairement à un appareil conventionnel connecté par deux fils, un commutateur d'intercommunication nécessite une commutation à trois conducteurs. À la base, c’est un commutateur qui guide la tension d’un contact à l’autre. Le voyant s'allume lorsque les touches des deux appareils sont dans la même position et s'éteint lorsque la position change. La gestion peut être effectuée non seulement à partir de deux, mais également à partir de trois emplacements différents: un commutateur croisé est connecté au circuit et, si nécessaire, plusieurs. L'interrupteur à un bouton est équipé de trois terminaux. L'appareil à deux boutons possède 5 terminaux: deux pour la connexion avec des commutateurs et un commun. Le commutateur à trois clés a un dispositif plus compliqué, mais avec un circuit, il ne sera pas difficile de comprendre cela.

Installation du commutateur par passage

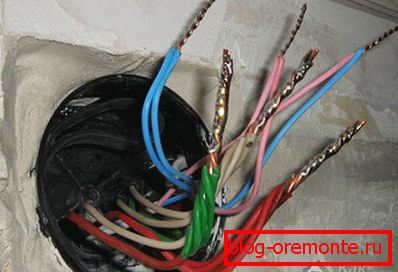

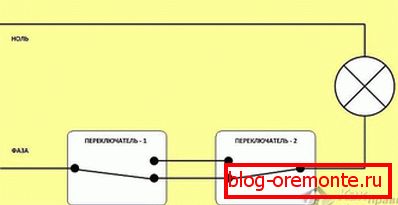

Le schéma de câblage est légèrement différent de l'installation des commutateurs classiques, mais la présence de trois fils au lieu de deux vous laisse émerveiller. Considérez le but de chacun d'eux. Deux fils servent de cavaliers entre les commutateurs placés dans la pièce et le troisième sert à alimenter la phase. Avant de commencer à connecter un commutateur en boucle, achetez un boîtier de commutation dans lequel les fils seront connectés.

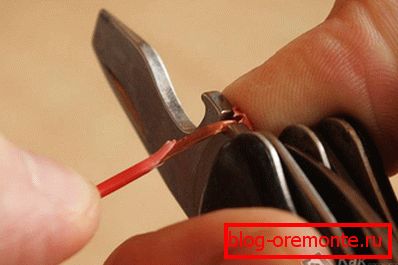

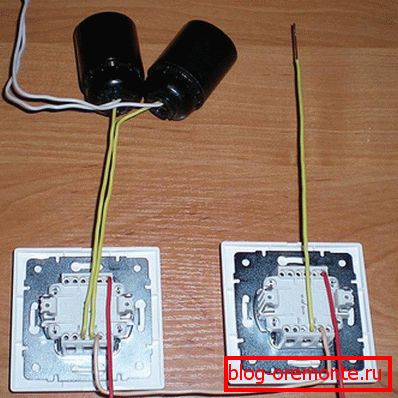

Les extrémités des fils sont libérées de 2 à 3 cm de l'isolation - ceci est nécessaire pour la torsion. Si les fils sont connectés en interconnectant des électrodes, le fil est dénudé de 1 cm maximum maximum. Les deux autres broches de sortie sont connectées aux mêmes fils du second périphérique. Le contact d’entrée du deuxième interrupteur est torsadé avec un fil de la lampe. Le fil zéro du dispositif d'éclairage est connecté au zéro provenant du bouclier. Tous les endroits sont fermés avec du ruban isolant. La section des fils pour les interrupteurs de marche est sélectionnée par la puissance de l'éclairage contrôlé.

Un appareil qui contrôle deux groupes de fixtures

Il est conseillé d'installer un commutateur de passage à deux boutons dans une grande pièce où il est nécessaire de contrôler plusieurs appareils d'éclairage. Sa conception consiste en deux commutateurs simples dans un boîtier commun. L'installation d'un périphérique pour contrôler deux groupes vous permet d'économiser sur la pose du câble sur chacun des commutateurs à clé unique.

Cet appareil est utilisé pour allumer la lumière dans la salle de bain et les toilettes ou dans le couloir et sur le palier. Il peut allumer la lumière dans le lustre de plusieurs groupes. Pour l'installation de l'interrupteur à travers le passage calculé sur deux ampoules, la plus grande quantité de fils est requise. Chacun d’entre eux possède six cœurs car, contrairement à un simple commutateur à deux boutons, la passerelle n’a pas de terminal commun. Il s'agit essentiellement de deux commutateurs indépendants dans un boîtier. La commutation du disjoncteur avec deux clés s’effectue dans l’ordre suivant:

  1. Dans le mur sont installés podrozetniki pour les appareils. Le trou pour eux est coupé par un perforateur avec une couronne. Deux fils avec trois conducteurs (ou un six conducteurs de la boîte de jonction) leur sont acheminés au mur dans le mur.
  2. Un câble à trois conducteurs est fourni à chaque luminaire: fil neutre, mise à la terre et phase.

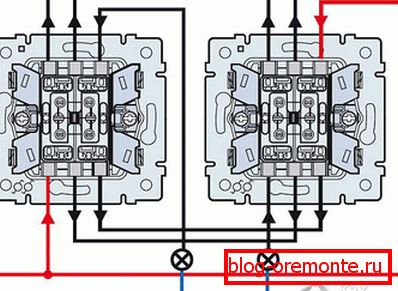

  3. Dans le boîtier de commutation, le conducteur de phase est connecté aux deux contacts du premier commutateur. Deux appareils sont interconnectés par quatre cavaliers. Les contacts des luminaires sont connectés au deuxième interrupteur. Le deuxième fil des dispositifs d'éclairage est commuté à partir de zéro, en provenance du tableau. Lors de la commutation des contacts, les disjoncteurs communs par paires sont fermés et ouverts, permettant l'allumage et l'extinction de la lampe correspondante.

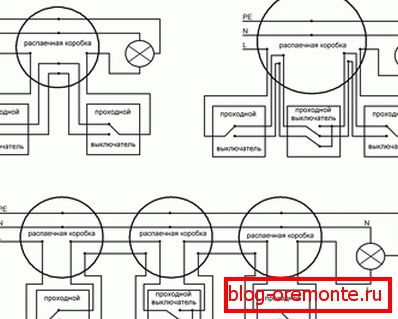

Des interrupteurs à deux boutons permettent également, si nécessaire, de contrôler l’éclairage de trois ou quatre places. Un double commutateur de type croisé est installé entre eux. Sa connexion est assurée par 8 fils, 4 pour chaque fin de course. Il est recommandé d'utiliser des boîtes de jonction et d'étiqueter tous les câbles pour le montage de connexions complexes avec plusieurs fils. Un boîtier standard O 60 mm ne convient pas à un grand nombre de fils. Vous devez augmenter la taille du produit, en mettre quelques paires ou acheter une boîte de dérivation O 100 mm.

Il est important de se rappeler que tous les travaux de câblage et d'installation des appareils sont effectués hors tension.

Nous vous recommandons également de lire l'article "Comment réparer un interrupteur."

Vidéo

Cette vidéo décrit l'appareil, le principe de connexion et d'installation de commutateurs en boucle:

Cette vidéo montre une expérience dans laquelle différents moyens de connexion de fils ont été testés:

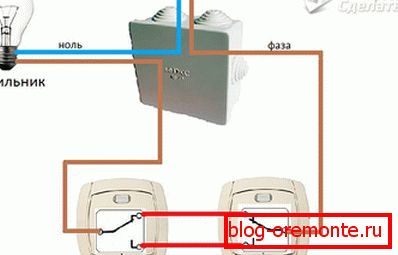

Schémas
