Comment déterminer la taille du fil

Les câbles conducteurs sont l’un des composants principaux et importants du câblage électrique. Pour que tout fonctionne comme il se doit, sans court-circuit ni fil fondu, il est important de choisir le câblage de sorte qu'il résiste à la tension. Assurez-vous que le fil est fiable, sûr et répond aux exigences de fonctionnement, vous pouvez calculer la section du fil. Si la section du fil est insuffisante, cela peut provoquer un court-circuit et un incendie dans la maison. Voyons comment déterminer la section transversale du fil pour éviter de telles conséquences.

Question sérieuse

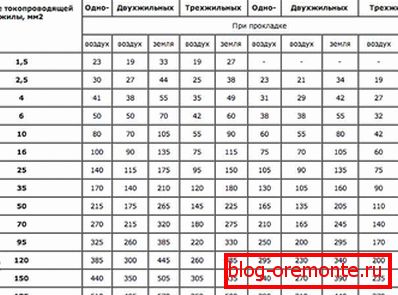

Si vous avez un plan pour le remplacement du câblage électrique, vous devez d’abord décider de la taille du câble nécessaire. Lorsque vous calculez la charge prévue sur le fil en fonction du courant, la section nécessaire au fonctionnement normal apparaît immédiatement. Pour ce faire, utilisez le tableau ci-dessous.

Supposons, après avoir tout compté, que vous ayez déterminé l'intensité actuelle de 27 A. Il s'avère qu'il vous faut un fil à deux conducteurs de 2,5 mm2. Vous êtes allé au magasin, vous avez acheté un bon fil de section 2,5 mm déclaré par le fabricant2 et fait l'installation de fils électriques. Une fois le système en marche, la machine du tableau de bord est éteinte. Cela peut indiquer une ligne endommagée.

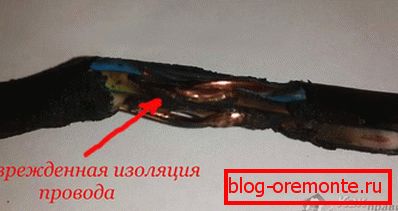

Une fois que vous avez inspecté le câblage, il se peut qu’il y ait un court-circuit. La raison est simple: l'isolation du fil a fondu en raison d'une forte chaleur. Mais comment Vous avez tout fait correctement, calculé, acheté le fil nécessaire. Et le tout n’est pas dans les calculs et votre erreur de connexion. La raison entière réside dans la déception. Oui, c’est précisément une déception, car très souvent les fabricants de fils fournissent des produits ne correspondant pas à la section déclarée. Par exemple, vous avez acheté un câble d’une section de fil de 2,5 mm2, mais lorsque vous avez vérifié vous-même, il est apparu que la section du câble n’était que de 2,1 mm2C'est moins que ce dont vous avez besoin au pouvoir. Il s'avère donc que le fil est chauffé et augmente le risque d'un circuit.

Mais pourquoi les compagnies de câble devraient-elles faire cela? Tout tourne autour de la cupidité, car en réduisant la section du câble, le fabricant économise une quantité d’argent assez importante. Jugez par vous-même: faire 1000 mètres de fils avec une section de 2,5 mm2Il faudra environ 22,3 kg de cuivre. Mais si vous les faites avec une section plus petite, 2,1 mm2, leur production nécessitera 18,8 kg. Il s'avère que les économies en faveur du fabricant sont de 3,5 kg de cuivre. Et lorsque de grands volumes de produits sont fabriqués, ce chiffre augmente considérablement.

Il s'avère donc que la définition de la section de fil est une étape importante et sérieuse qui doit être faite lors de l'installation du câblage. De cette façon, vous éviterez de faire fondre l'isolant, le circuit et, par conséquent, l'incendie.

Comment puis-je déterminer la section de câble

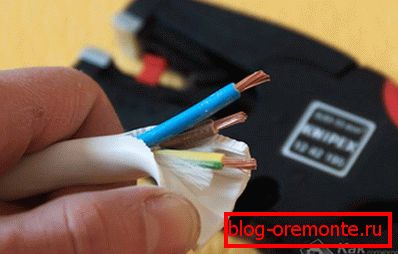

Donc, vous avez acheté le fil, voyons comment mesurer sa section. Pour cela, vous aurez besoin de:

  • Pied à coulisse;
  • calculatrice;
  • le câble lui-même;
  • couteau de bureau ou décapant pour décaper.

Déterminé par le diamètre du fil. Voyons comment procéder par étapes.

  1. Prenez le fil et dénudez l'isolant à l'aide d'une pince à dénuder ou d'un couteau de bureau.
  2. À l’aide d’un pied à coulisse, mesurez le diamètre du fil.
  3. Maintenant, vous devez vous rappeler les leçons de géométrie à l'école. Pour déterminer l’aire d’un cercle, il existe une certaine formule:

Scr=? r2,

où est le nombre = 3.14, et r est le rayon du fil.

Mais ici nous avons un problème: utiliser un pied à coulisse pour mesurer le rayon est impossible - seulement le diamètre. Par conséquent, la formule doit être légèrement modifiée en fonction du diamètre. Comme nous le savons, le rayon est la moitié du diamètre. Pour adapter nos données, la formule doit être refaite comme suit:

Scr= ( ? d2)/4,

où d est le diamètre du noyau.

Dans ce cas, la formule peut être réduite en divisant le nombre? par quatre. En conséquence, nous arrivons à la formule standard pour calculer la section transversale du noyau par diamètre:

Sqr = 0.785d2

Il ne reste plus qu’à substituer les chiffres à la formule et à obtenir l’aire du cercle, qui sera sa section. Par exemple, le diamètre de votre fil de cuivre est de 1,68 mm. Ce nombre au carré est 2.8224. Multipliez 2,8224 par 0,785. Si pour arrondir, alors la section désirée s'est avérée 2,2 mm2.

C'est tout, comme vous pouvez le constater, cette procédure ne prend pas beaucoup de temps et d'efforts, mais c'est une partie très importante de l'installation d'électricité. Après tout, même une déviation de plusieurs dixièmes de millimètres peut jouer une farce cruelle. Mais que se passe-t-il si vous n'êtes pas électricien et que vous n'avez pas d'étriers à portée de main? Ne vous précipitez pas pour aller au magasin, il existe une méthode simple pour calculer le diamètre à l'aide des outils disponibles.

Une méthode simple pour déterminer le diamètre

Tout ce dont vous avez besoin est à portée de main. Cette méthode ne nécessite qu'un crayon ou un stylo et une règle.

  1. Tout d’abord, prenez le câble dont vous avez besoin de connaître la section de câble et retirez-le entre 300 et 400 mm d’isolant.
  2. Prenez un crayon, un stylo, un stylo-feutre ou tout ce qui vous attend et enroulez un fil dessus. Pour obtenir le résultat le plus précis possible, les bobines doivent être proches les unes des autres.
    Plus vous effectuez de tours, plus le résultat sera précis. Le nombre recommandé est 10 tours ou plus.
  3. Ensuite, comptez le nombre de tours que vous avez enroulé sur le crayon et notez-le ou souvenez-vous.
  4. Utilisez la règle pour mesurer la longueur totale des tours comptés. Par exemple, vous avez 19 tours, qui font 32 mm de long.
  5. Pour déterminer le diamètre du fil, il ne reste plus qu'à diviser la longueur par le nombre de tours. Il se révèle comme ceci: 32/19 = 1,68 mm.

C'est tout, maintenant il ne reste plus qu'à substituer le diamètre du fil dans la formule et vous obtenez une section de fil de 2,2 mm2. Ce résultat peut être considéré comme précis dans deux conditions: les bobines ont été étroitement enroulées et leur nombre dépasse 10 pièces - plus il y en a, mieux c'est. En conséquence, vous ne devez pas dépenser d'argent supplémentaire.

Seul inconvénient de cette méthode: si vous habitez avec une grande section, vous ne pouvez pas l'enrouler sur un crayon.

Comment mesurer la section si le fil est toronné

Eh bien, vous dites que si le fil est un, il est facile de calculer la section transversale. Et si il est échoué? Il y a beaucoup de tels fils là, comment le reconnaître dans un tel cas? Déterminer la section de fil toronné n'est pas aussi difficile qu'il y paraît. Tout ce dont vous avez besoin pour déterminer la section transversale d'une des veines.

  1. D'abord, prenez le fil et enlevez l'isolation.
  2. Maintenant, tout le câblage doit être déconnecté entre eux et recalculer leur nombre.
  3. Prenez l'un des fils et mesurez son diamètre.
  4. En appliquant la formule présentée ci-dessus, déterminez l'aire d'un seul noyau.
  5. Avec une section transversale d'un noyau, vous pouvez connaître la section transversale totale. Pour ce faire, la surface d'un fil multipliée par son total. Par exemple, vous avez un fil composé de 15 fils. Vous avez appris que la section d'un fil est de 0,2 mm2. Pour connaître leur section transversale totale, il faut multiplier par 0,2 0,2. 15 = 3 mm2.

Mais il convient de noter que tous les fils dans le fil ne peuvent pas être connectés étroitement. En raison de leur rondeur, un intervalle d'air se forme entre eux. Il faut en tenir compte. Pour ce faire, multipliez le résultat obtenu par 0,91. Supposons que si la section du fil était de 3 mm2puis en le multipliant par un facteur de 0,91, on obtient une section de 2,7 mm2. C'est tout. Il n'y a rien de difficile, il vous suffit de suivre les instructions.

Comme vous pouvez le constater, déterminez la section du fil sous la force de tous ceux qui savent utiliser des formules. Mais, malgré la simplicité de ces travaux, il s’agit d’une des étapes les plus importantes à franchir avant de procéder au câblage dans toute la maison.
