Comment faire un terrain dans la maison

À ce jour, toute une série de mesures spéciales ont été développées pour assurer une protection fiable de l'utilisateur contre les chocs électriques dans la vie quotidienne, ce qui a rendu le processus de fonctionnement des équipements électriques plus sûr.

Les activités de cette classe devraient inclure la préparation du terrain, connu de la plupart des propriétaires de logements privés sous le nom de "boucle souterraine", qui comprend généralement les éléments structurels suivants:

• dispositif de mise à la terre (mise à la terre);
• un ensemble de conducteurs de mise à la terre;
• bus terrestre spécial.

Dans l'article, nous expliquerons comment monter correctement la mise à la terre dans une maison privée de vos propres mains, en montrant des schémas, des photos et des instructions vidéo.

Sélection et préparation de la mise à la terre

Lors de l'organisation d'un système de mise à la terre dans une maison de campagne, vous pouvez utiliser l'une des structures métalliques d'origine naturelle suivantes comme conducteur de mise à la terre:

• les pieux en béton armé enfouis dans le sol;
• des tuyaux ou des rails métalliques situés à la surface de la terre;
• autres éléments métalliques de structures de bâtiment enfouis dans le sol.

Si rien de tel ne se trouve dans les environs de la maison, vous devrez vous préparer vous-même.

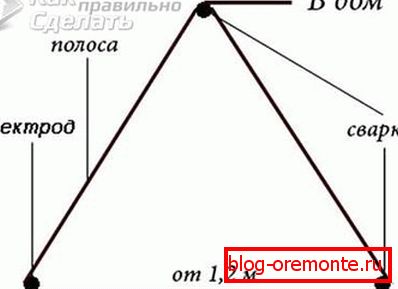

Pour réaliser cet élément de mise à la terre, vous devez préparer trois électrodes en acier d’une longueur de 1,2 mètre, qui sont ensuite soudées ensemble de manière à obtenir un triangle de forme correcte à la suite de ces opérations.

(Lorsque vous sélectionnez des segments de tuyaux en acier comme électrodes, leur diamètre doit être d'au moins 30 millimètres)

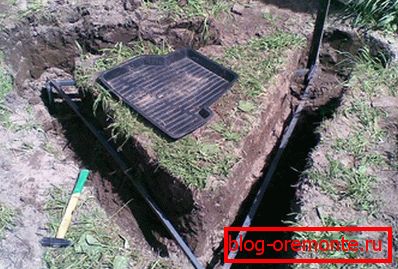

En cas d'utilisation d'électrodes de profil différent, la section des éléments doit être d'au moins 150 mm.²et la longueur des segments eux-mêmes - pas moins de 2 mètres. Avant de placer une telle structure dans le sol, vous devez préparer son emplacement à l’avance en creusant trois fossés d’un demi-mètre de profondeur (en forme de triangle dont les côtés mesurent environ 1,2 mètre de long). Ensuite, dans les coins de la figure obtenue avec une petite masse, vous devez en insérer trois autres, préalablement préparées et bien pointues, sur un côté de l'électrode. Pour relier les électrodes martelées les unes aux autres, on utilise des bandes d'acier d'une section d'au moins 50 mm.². Toutes les parties de la structure résultante au niveau des joints sont soudées de manière fiable (ou articulées au moyen de joints boulonnés).

À la fin de ces procédures, vous devrez envoyer la bande d'acier sélectionnée pour la section de mise à la terre au point correspondant à l'entrée prévue du bus de mise à la terre dans la maison (il est recommandé de le rapprocher de l'armoire électrique et de souder un petit boulon à son extrémité).

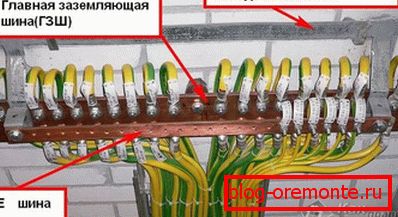

Ensuite, en utilisant une section de fil de cuivre de 6mm², passé à travers un trou dans le mur et sécurisé sur ce boulon, vous devez connecter le bus éjecté au bus de terre principal (GZSH) situé sur le tableau. À partir de là, la mise à la terre de protection peut être diluée dans toutes les zones de la maison (dans le cadre du câblage électrique en fonctionnement).

Arrangement de bus terrestre

Afin de résoudre correctement le problème de la mise à la terre correcte, vous devrez exécuter une opération dite de «séparation» du conducteur PEN, qui fait partie du câble à partir duquel votre maison est alimentée.

Pour obtenir un bus de masse séparé, ce fil doit être divisé en conducteur de protection et conducteur de travail (PE et N, respectivement)

Ce fractionnement peut être organisé à l’aide du bus principal de mise à la terre qui nous est déjà familier.

En plus du conducteur PEN (qui s’enroule sur le tableau de la ligne «vozdushki» ou du câble souterrain), le conducteur de mise à la terre conçu précédemment, boulonné à la barre de mise à la terre, est connecté à ce bus.

En raison de la présence d'une telle mise à la terre (qui est essentiellement répétée), vous pouvez organiser artificiellement le câblage d'un bus zéro séparé et d'un conducteur zéro de travail pour tous les consommateurs directement à partir du bus de terre principal. Dans ce cas, le fil de phase (L) est divorcé avec eux.

Il convient de noter que les LCE comprennent des exigences spéciales concernant l’arrangement du côté du consommateur, appelé refonte. Ils s’appliquent aux réseaux industriels sectoriels, l’inclusion de charges dans lesquelles est produite conformément au schéma avec un neutre sourd. Cette méthode de connexion garantit le bon fonctionnement de l'ensemble du système de mise à la terre de protection, même en cas de coupure d'urgence du conducteur PEN.

Il faut tenir compte du fait que dans les appartements urbains, pour organiser la division du conducteur PEN en raison de la refonte, vous ne réussirez pas.

Vidéo

Quelques mots sur l’installation des bus de mise à la terre et à la terre:
