Comment réparer le canal du câble

Les canaux de câbles, largement utilisés pour la pose de différents types de câblage électrique, sont actuellement très demandés par les spécialistes du câblage. Les chemins de câbles protègent de manière fiable les lignes posées contre tout effet mécanique et présentent les avantages suivants:

• facilité d'installation, de démontage et de maintenance des câbles posés dans les goulottes de câbles;
• faible coût des produits, ainsi que la facilité de fixation;
• Goulottes de câbles hautes performances fabriquées à base de matériaux composites et possédant à cet égard une résistance accrue au feu

Dans cet article, nous verrons comment fixer le canal de câble au mur de béton ou de cloison sèche.

Préparation pour l'installation

Avant de connecter le canal de câble, il est nécessaire d’examiner attentivement le tracé de l’itinéraire en tenant compte des éventuelles descentes, montées et descentes des lignes tracées.

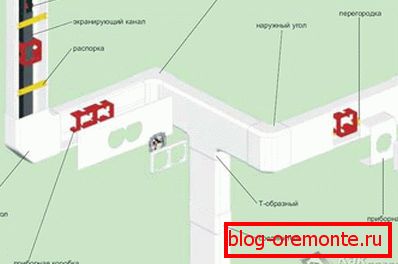

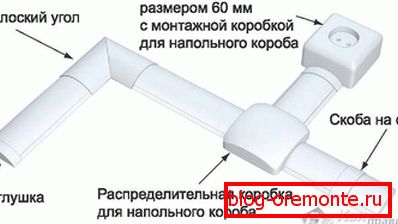

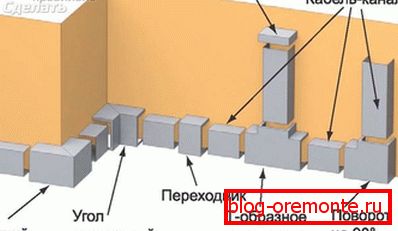

Un marquage effectué avec compétence vous permettra de choisir la bonne taille du canal de câble et de choisir un ensemble de tous les accessoires nécessaires (joints en T, divers angles, connecteurs, fiches, etc.).

Le choix des fixations utilisées pour monter la base du canal de câble est généralement déterminé par le matériau de base (surface) sur lequel il est fixé. Le plus souvent, la pose des chemins de câbles est réalisée sur les surfaces suivantes:

• murs ou murs en bois;
• surfaces en plaques de plâtre;
• murs et cloisons en briques;
• fondations en béton (murs ou plafonds);
• surfaces métalliques.

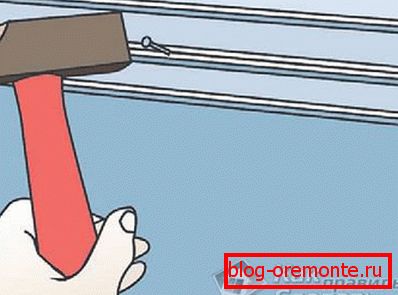

Bien sûr, pour les surfaces en bois, ce sont les vis à bois qui conviendront le mieux, tandis que les goujons-clous spéciaux d’un diamètre d’environ 6 à 8 mm conviennent aux fondations en béton et en brique.

Pour le montage sur des surfaces de plaques de plâtre, vous pouvez utiliser des vis à bois standard. En cas de poids total important du câblage posé dans les canaux, il sera plus prudent d'utiliser les goujons à papillon (dans ce cas, il est autorisé de les alterner avec des vis à bois). Une fixation suffisamment sécurisée est présentée dans cette situation et des chevilles du type "vvirtishi".

Le choix des fixations sur le métal dépend de l'épaisseur de la base; Dans le même temps, les vis autotaraudeuses standard pour profilés métalliques conviennent au montage sur des revêtements d'une épaisseur maximale de 2 mm. Très souvent utilisé dans ce cas et un type d'attachement commun, comme vis - "bugs".

Conseils utiles

Lorsque vous choisissez une marche avec laquelle les fixations doivent être installées, vous devez supposer que plus elles sont placées, mieux c'est. Mais ce n'est pas recommandé trop souvent. Notez qu’en les installant par incréments de 40 à 50 cm, vous obtiendrez vous avez une fiabilité suffisante pour fixer la base du canal de câble.

L'augmentation de la densité des attaches (réduction du pas) est nécessaire dans les cas où les surfaces des murs de la pièce présentent des irrégularités visibles. Dans de telles situations (afin d'éviter la formation d'un grand espace entre la surface et la base du canal), les espaces entre les fixations devraient être réduits en fonction des circonstances.

Il va sans dire que dans le cas d'une augmentation significative de cette distance, la charge possible sur chaque élément de fixation augmente, ce qui affecte négativement la fiabilité de l'ensemble de la structure.

Il convient également de noter les points suivants: il est nécessaire de fixer un canal de câble en veillant au côté esthétique du processus, il est facile de tirer parti du niveau de construction, avec lequel vous pouvez aligner la pose des bases, augmentant ainsi l’esthétique de l’installation.

Vidéo

Comment choisir une chaîne câblée de qualité, racontez la vidéo suivante:

La vidéo suivante présente le processus d'assemblage d'un canal câblé:
