Installation de compteur électrique

La nécessité d'un nouveau compteur peut survenir dans différents cas:

• Remplacement de l'ancien modèle qui ne répond pas aux exigences modernes oblenergo.
• Un comptage de l'électricité multi-tarif était nécessaire.
• 380 volts ont été connectés à la maison.
• Transférez l'appareil vers un autre emplacement.
• Ancien appareil cassé.

Quelle que soit la raison, mais l’essence est la même: vous devez connecter un nouvel appareil. Un compteur électrique peut-il être installé soi-même? Oui, mais sous certaines conditions.

Qui comprend cela

Immédiatement, il vaut la peine de faire une réserve selon laquelle, dans différentes villes, les exigences peuvent être différentes, ou plutôt, les exigences sont les mêmes, mais l'approche utilisée pour leur exécution et la vérification du travail effectué peuvent différer selon la ville de résidence. Que faire dans ce cas? Comment se connecter?

Le remplacement de l'appareil peut être effectué par un électricien professionnel disposant d'une autorisation d'au moins trois groupes de sécurité électrique.

Tout d'abord, vous devez obtenir des informations précises sur les personnes pouvant effectuer ce travail. Le plus souvent, cela ne pose pas de problème, mais dans certains cas, les ventes d'énergie exigent que le raccordement et l'étanchéité soient effectués par un représentant de l'entreprise, le responsable du traitement. Si vous ne tenez pas compte de ces exigences, vous devrez prouver votre droiture et défendre devant un tribunal.

Quelle que soit la décision sur l’eau par laquelle le nouveau dispositif sera installé n’est pas prise, pour celui qui décide de briser les scellés sans autorisation, le paiement de l’amende est très coûteux. De plus, si l’absence de scellé est détectée, vous ne pouvez pas prouver que cela vient d’être fait. Dans ce cas, on peut dire que le sceau a été arraché dans le but de s’arrêter et que la valeur de l’électricité «volée» sera ajoutée au montant de l’amende.

Types de compteurs

Nous ne nous attarderons pas sur le dispositif et sur le principe de son fonctionnement, car très peu de gens s’y intéressent. Considérons les types d'appareils modernes, car il est probable que vous devrez acheter pour votre argent.

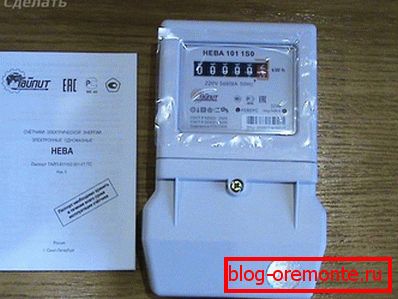

Compteur d'énergie électronique monophasé

Le monophasé peut être divisé en 2 types d’indications d’affichage:

1. Avec écran LCD.
2. Avec des roues qui ont des chiffres.

Ici, comme dans l'ancienne règle: "La somme ne change pas à partir du changement de place des composants." Pour le dire plus clairement, on peut dire que les instruments ne diffèrent que par la manière d’afficher des données, mais comme les appareils électroniques avec un mécanisme de comptage électromécanique sont meilleur marché, leur demande est plus grande. Si vous vivez dans une maison ou un appartement privé et que vous avez besoin d'en remplacer un ancien par un neuf, c'est la meilleure option. La sélection du modèle est une question de commodité et de désirs personnels.

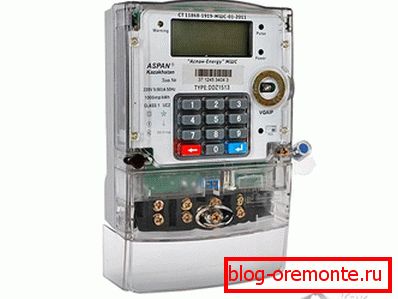

Multitariff compteur

S'il est prévu d'utiliser l'électricité de manière intensive la nuit, vous pouvez alors envisager l'achat d'un appareil multi-tarif. Maintenant disponible pour se connecter:

• deux tarifs;
• trois tarifs.

Quelle est leur différence? Dvukhtarifarny prend en compte la consommation d'énergie de jour et de nuit. Cette dépense est facturée à des prix différents. Pour l'énergie consommée la nuit, vous devez payer moins. La comptabilité commence à une certaine heure et non pas du fait qu'il soit clair ou sombre dans la rue.

Trois tarifs fonctionne sur le même principe, seul le moment de la journée est divisé en plusieurs périodes:

• nuit (coût le plus bas);
• charge de pointe sur le réseau (coût le plus élevé);
• jour (prix moyen).

L'appareil est coûteux, mais il doit également être programmé, ce qui coûte également de l'argent. Dans des conditions de consommation électrique normale, il y a peu de confusion de sa part. Si vous ne consommez pas beaucoup d'électricité pendant la nuit, vous pourrez payer plus que si vous utilisiez la même consommation électrique, compte tenu du prix d'un appareil.

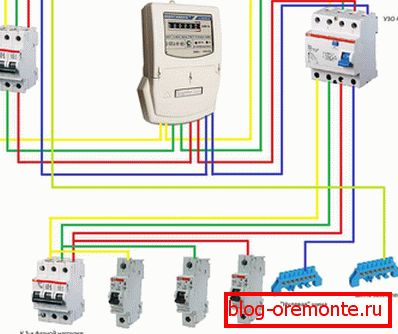

Mètre triphasé

Le nom lui-même parle pour lui-même. En outre, cet appareil est conçu pour prendre en compte la quantité d’énergie consommée de 380V. Pour les besoins domestiques, cela ne vaut pas la peine d'acheter.

Si vous avez besoin d’une installation en trois phases, vous pouvez regarder la vidéo de formation à la fin de l’article.

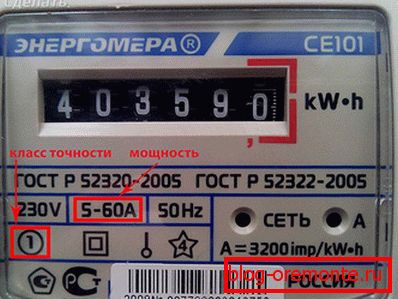

Marquage standard

Sur la boîte et le panneau avant sont les paramètres:

1. Tension de fonctionnement
2. Puissance
3. Classe de précision.

En ce qui concerne la tension, il n'y a pas de questions supplémentaires - vous avez besoin de 220 ou 380 volts. La puissance de l'appareil est généralement plus que suffisante pour les besoins domestiques, même pour travailler avec une machine à souder. Si nous parlons de la classe de précision, alors ce chiffre ne devrait pas être supérieur à 2, sinon le compteur ne sera pas connecté à vous, car ce sont des exigences minimales. Plus le nombre est petit, plus la précision de l'appareil acheté est élevée.

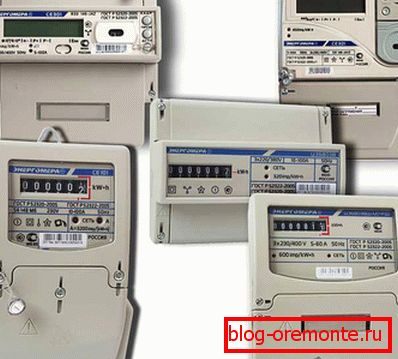

Que rechercher lors de l'achat

Aujourd'hui, vous pouvez acheter des compteurs auprès de différentes sociétés, mais il est préférable d'arrêter le choix sur les produits nationaux. Pour cela, il existe plusieurs raisons:

1. Il existe des compteurs électriques importés de bonne qualité et de haute qualité, mais ils peuvent ne pas être conçus pour nos conditions et, par exemple, ne peuvent pas résister à une surtension, car dans les pays civilisés, cette laideur n'existe pas. Le service de garantie vous sera refusé, compte tenu du «non-respect des conditions de fonctionnement», et vous devrez alors payer votre argent durement gagné pour la réparation de cet équipement importé, et rien ne garantit que cela ne se reproduira plus. Si vous souhaitez acheter uniquement des produits importés, découvrez comment il est adapté à nos conditions.
2. Les produits fabriqués en Chine peuvent également être attribués aux importations. Il convient de noter immédiatement que, de fait, les produits chinois sont de haute qualité et sont demandés dans de nombreux pays, mais cela ne concerne que les produits fabriqués en usine et certifiés. Nous obtenons également des produits destinés aux pays arriérés - peu coûteux et de qualité médiocre. Vous pouvez acheter un appareil chinois de marque sur le marché, puis ils diront à l'atelier qu'il n'y a pas de pièces de rechange, car il est assemblé à partir de ce qui est inconnu.
3. Faites attention à la date de fabrication (ou de vérification). Au lieu de connecter et d’étanchéifier, il peut arriver que vous soyez obligé de remettre l’appareil pour inspection, car il se trouve dans l’entrepôt depuis plus d’un an.
4. Méthode de montage. Le montage peut différer - sur dinriku ou vis sur la surface. Lorsque vous choisissez un bouclier (ou un compteur pour le bouclier), il est nécessaire de prendre cela en compte. Certaines unités sont équipées d’appareils supplémentaires permettant d’installer l’appareil sur n’importe quelle surface.

Il est recommandé de placer un relais de contrôle de tension à côté duquel vous pouvez protéger non seulement les ampoules électriques, mais également de nombreux autres appareils électriques. Selon des statistiques non officielles, dans 90% des pannes d'appareils électroménagers, une panne est due à une surtension.

La connexion fonctionne

Démontage de l'ancien appareil n'est pas difficile, mais, comme nous l'avons dit, sans l'autorisation du sceau ne peut être enlevé. Besoin d'éteindre l'alimentation de l'appartement. Ensuite, dévissez le capot inférieur et desserrez les vis. Retirez les fils.

Les résidents de maisons privées peuvent être amenés à installer l’appareil sous tension, car le câblage part directement du pôle.

Quel problème pouvez-vous rencontrer immédiatement? En retirant le compteur, vous risquez de retrouver un vieux câblage en aluminium obsolète. Si c'est exactement ce qui s'est passé, il faut alors le remplacer. Si le câblage est ancien, il ne répond plus aux exigences modernes et il doit être remplacé par une nouvelle section plus grande. La pose du fil ne se fait pas de travers mais uniquement horizontalement et verticalement.

Désormais, personne n’installe d’appareils sur un panneau en bois (et sur le métal, l’ancien modèle également). Les boucliers modernes ont un siège pour l'installation du bouclier et des machines. Le bouclier lui-même, s'il interfère ou endommage l'apparence de la pièce, peut être monté dans le mur. Sur la photo, vous pouvez voir comment cela a été fait sur l'exemple de Mercure. Il est clair que sous il faudra préparer une place. Il est également nécessaire que le compteur soit à une hauteur telle qu'il était commode de prendre des mesures. Cela vaut la peine de faire une erreur une fois, puis de mettre constamment une chaise haute sous vos pieds.

S'il y a une cuisinière électrique dans la maison, il est nécessaire de tirer une ligne séparée de l'alimentation correspondante et un fil de terre du panneau, en le connectant à la plaque de contact et au panneau, si son corps est métallique. Outre la cuisinière électrique, de nombreux appareils ménagers plus modernes doivent être mis à la terre. Si le câblage change, vous devez alors vous en occuper à l'avance.

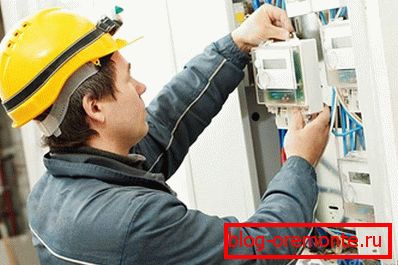

Maintenant, c'est au tour du compteur. Il devrait être fixé dans le bouclier, en fonction de la méthode de fixation (cela a été mentionné ci-dessus). En outre, conformément à la documentation jointe, le câblage est connecté. Les fils doivent être bien serrés, mais pas pincés, car de telles actions peuvent entraîner leur pincement et leur rupture. Fil de phase sortant fourni à la machine.

Si le panneau métallique du boîtier, il doit être connecté au fil de mise à la terre. Généralement, les concepteurs de produits s’occupent de cela.

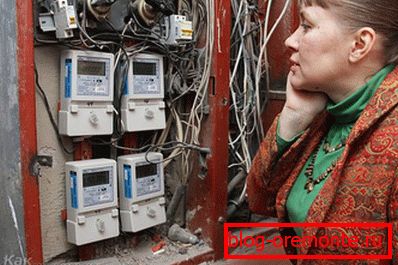

Lors de l'installation du compteur dans le couloir commun, il n'est pas nécessaire d'installer un écran de protection pour l'équipement électrique, car il est monté dans un tableau de distribution commun. Lorsqu'il est situé à l'extérieur de la pièce à vivre, un tableau électrique avec interrupteurs automatiques est installé à l'intérieur de la pièce.

En installant et en vérifiant que les fils ne sont en court-circuit, vous pouvez essayer le système assemblé.

Vidéo

Cette vidéo montre l'installation et le raccordement d'un compteur d'électricité monophasé à débit unique. Compteur d'énergie CE101 R5:

Regardez la vidéo de formation sur la connexion du compteur d'électricité triphasé à un taux Energomera TsE6803V
