Lorsque vous créez un projet de toit, essayez généralement de prendre en compte la probabilité de charges dues aux précipitations. Si ces calculs sont effectués de manière incorrecte, la structure entière peut s'effondrer. Dans certains hivers, la neige tombe plus que d'habitude. Afin de ne pas en souffrir, vous devez installer des gouttières de chauffage.

Pourquoi la glace s'accumule

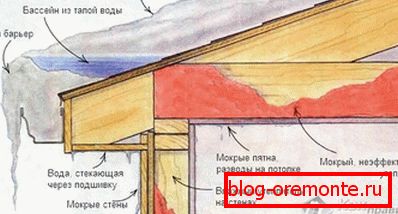

Les causes de la glace sont liées à des facteurs externes et internes:

  • Changements fréquents de température. Cela conduit au fait que la couche de neige qui gisait déjà aurait pu fondre, après que la température a baissé, elle a gelé et la suivante l'a recouverte.
  • Défaut d'incliner la pente du toit. Il doit être calculé en fonction des caractéristiques climatiques d'un territoire particulier.
  • Canaux de vidange non nettoyés. En automne, les gouttières pourraient s'endormir dans le feuillage. Il obstrue les trous, ce qui empêche l'écoulement d'eau.
  • Réchauffement insuffisant des combles.
  • La présence d'un grenier. Lorsque vous utilisez le grenier comme pièce à vivre, de la vapeur s’émet, ce qui entraîne une augmentation de la température du sol. De cette neige fond et l'eau gèle dans le froid.
  • Nettoyage du toit irrégulier.

Le système de chauffage des gouttières est généralement monté avec le chauffage de certaines parties du toit. Le périphérique de ce type a les tâches suivantes:

  • Enlèvement des glaçons et des nodules gelés sur le toit.
  • Empêcher la pourriture des tabliers de toiture due à l'accumulation d'humidité
  • Libération des trous de congestion pour le passage des fluides.
  • Évitez les changements brusques de température qui pourraient endommager certains matériaux.
  • Réduisez le poids de la couche de sédiments qui tombe pour réduire la charge.
  • Prolonger la durée de vie du revêtement de sol et de l'ensemble du système de toiture.
  • Automatiser le nettoyage du toit.

Le principe de fonctionnement du système de chauffage

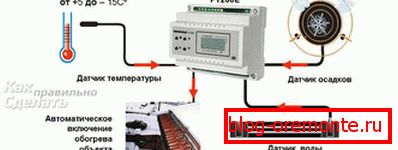

Le système de chauffage fonctionne en mode automatique. Aucune intervention de l'utilisateur n'est requise. Ceci est assuré par le fait que la conception prévoit la présence d'un capteur spécial qui reçoit en permanence des données sur la température ambiante. Il envoie un signal au régulateur, qui ferme le circuit d'alimentation en courant électrique et les éléments chauffants déjà en place, réchauffant ainsi une couche de neige ou de glace.

Si nécessaire, l'activation peut être effectuée manuellement, il s'agit généralement d'un commutateur supplémentaire.

Choisissez le type de câble chauffant

Le câble chauffant constitue la base de tout le mécanisme. Pour certains, ce concept est nouveau, mais de telles solutions sont utilisées depuis plus d’un an.

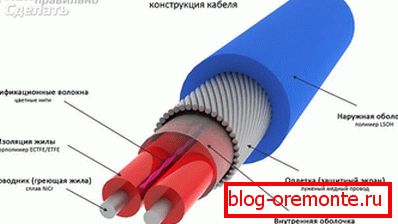

Résistive. En apparence, il ressemble à un câble tressé en aluminium simple ou à conducteur simple. Le chauffage est dû à la résistance interne du conducteur. La température est facilement maintenue au même niveau, ce qui garantit la fiabilité du système. Habituellement, c'est dans une gamme de prix abordable.

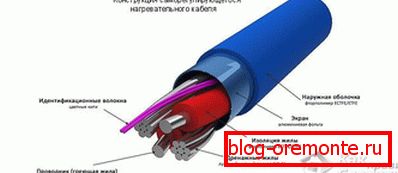

Auto-régulant. La structure de ce conducteur est plus compliquée et son coût est plus élevé. Comme son nom l'indique, ce câble peut fonctionner de manière autonome, sans intervention de l'utilisateur. Cela signifie qu'il peut y avoir différentes températures dans différentes zones. Cela s'explique par le mécanisme suivant: entre les deux conducteurs, il y a un isolant qui transmet, dans une certaine mesure, l'énergie électrique. Plus la température est basse, plus la résistance est basse, plus le courant passe et plus il se réchauffe. Après réchauffement, la résistance augmente et la perméabilité diminue.

Chacune de ces options a ses forces et ses faiblesses. Résistif:

  • échauffement rapide;
  • simplicité d'installation d'un câble à deux conducteurs;
  • facilité de calcul de la puissance par mètre;
  • Il n'y a pas de nuance particulière avec la connexion.

Les inconvénients comprennent:

  • la nécessité de fixer une longueur déclarée spécifique;
  • surutilisation d'électricité dans les zones inégales;
  • Pour vérifier avant l'installation, seule la mesure de la résistance est disponible.

Les avantages de l'autorégulation comprennent:

  • possibilité d'utilisation sans thermostat;
  • installation d'un morceau de longueur arbitraire;
  • résistance au stress physique;
  • consommation plus économique par rapport à résistive;
  • la résistance aux chutes de tension;

Quelques inconvénients:

  • prix relativement élevé;
  • réchauffement lent;
  • puissance de démarrage élevée.

Dans certaines situations, dans un souci d'économies, ces deux types se combinent. Par exemple, le long de la pente du toit, où la couverture de neige ou de glace est à peu près la même, une résistance est autorisée et un câble autorégulateur est posé dans les caniveaux, les drains et les entonnoirs.

La conception

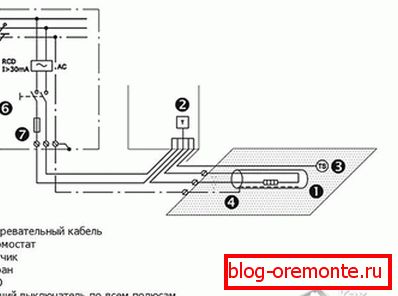

En plus de la base chauffante elle-même, certains composants seront encore nécessaires:

  1. Capteur de température La meilleure option serait une petite station météorologique. Elle sera en mesure de surveiller non seulement la température, mais également l'humidité et les précipitations.
  2. Thermostat À cette fin, la préférence est donnée à un produit électronique. Il suit plus précisément les fluctuations et résiste à des charges suffisantes.
  3. Câble froid. Habituellement pris en double gaine. Il servira de pouvoir pour connecter la charge. La section est sélectionnée en fonction de la consommation totale du système.
  4. Câbles de signal. Utilisé pour les capteurs de température et d'humidité.
  5. Interrupteur automatique Le nombre de pôles dépendra du réseau entrant.
  6. Boîtes d'assemblage. Il en faudra un pour le thermostat, un pour l'automate, s'il n'est pas installé dans le bouclier général et un autre pour la station météorologique.
  7. RCD. Élément requis. Cet appareil vous permettra de suivre la moindre fuite et d’arrêter immédiatement le courant électrique afin de protéger tous les résidents de la maison.
  8. Accouplements pour des connexions de câbles serrées. Matériel de fixation sous forme de vis, de chevilles, de supports pour fils.

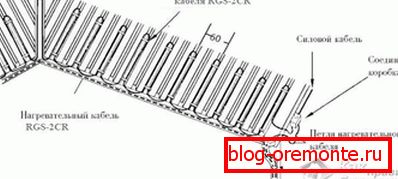

Maintenant, il est nécessaire de calculer la longueur du câble chauffant nécessaire. Pour ce faire, mesurez la longueur de toutes les sections horizontales et verticales. Habituellement, deux lignes entrent dans la gouttière, le résultat doit donc être multiplié par deux. Pour un tuyau de vidange vertical, il y en a aussi deux, mais il est important de réchauffer davantage la partie inférieure, car elle est plus proche du sol et peut geler plus fort. Environ 10% du stock doit être ajouté au résultat. Il continuera à faire des tours supplémentaires dans les entonnoirs. La longueur du segment, qui sera sur le toit, dépend de la méthode d'installation choisie. Il peut être réalisé en plusieurs fils ou un serpent. La hauteur de la boucle du serpent est choisie en fonction du motif du sol, mais elle ne doit pas être inférieure à la largeur à laquelle se forme habituellement le givre (cette valeur atteint en moyenne 35 à 40 cm). S'il y a un angle interne (endova) sur le toit, le câble chauffant doit également y être placé. Le minimum en a besoin? sa longueur en deux lignes.

La puissance du câble pour chaque cas est calculée individuellement, mais il existe plusieurs valeurs moyennes:

  • Dans des conditions normales, le point de départ est de 22 W pour un câble résistif et de 30 W pour un câble autorégulateur par mètre.
  • Pour les toits souples et les drains en plastique, la puissance au mètre linéaire ne doit pas dépasser 17 watts.
  • Avec la possibilité de fort givrage pour la gouttière métallique est autorisé à utiliser deux fils d'une puissance de 50 watts par mètre linéaire.
  • Avec une grande largeur, les rainures peuvent contenir non pas deux mais trois lignes ou plus.
  • Si le grenier est froid, alors 70 W / m suffiront2. Dans le cas où le grenier est utilisé sous le grenier, le nombre de tours et de lignes est calculé de manière à atteindre 200 W / m2.

Maintenant, connaissant la longueur totale de la ligne et la puissance de chaque conducteur, nous pouvons calculer la consommation totale. Selon cette valeur, un disjoncteur, une section de câble froide et un thermostat sont sélectionnés.

L'installation

  • L'installation se fait de haut en bas. Mais vous ne devez pas commencer par le câble chauffant.
  • À l'intérieur de la pièce, nous choisissons l'emplacement du panneau électrique. Si nécessaire, en utilisant un perforateur, nous faisons un retrait pour cela. Nous forons des trous et fixons la boîte avec des vis et des goujons.
  • Nous effectuons l'installation de machines pour chaque circuit individuel. Ici, nous installons également le thermostat.
  • Nous faisons une sortie de câble réseau. Tirez-le jusqu'au niveau où il sera connecté au chauffage.
  • Une boîte de jonction scellée est installée sous le toit. Il démarre le fil d'alimentation.
  • Ensuite, vous devez nettoyer toutes les gouttières et l’endroit sur le toit où l’installation est prévue.
  • La résistance du câble chauffant est mesurée et la valeur vérifiée pour vérifier sa conformité à la déclaration. Les indications sont entrées dans le passeport.

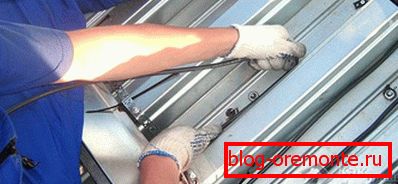

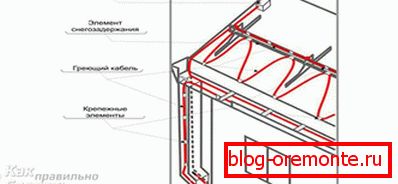

  • L'étirement du câble chauffant commence. La première étape est la pose sur le toit. Pour le sécuriser, utilisez des plaques spéciales avec des supports ou des treillis. Ils vous permettent de réaliser le pas et la vague d'un serpent ou la distance entre les fils parallèles
  • Pose dans des gouttières horizontales. Afin de ménager l’espace nécessaire entre les câbles (au moins 3 cm), des vergetures en plastique spéciales ou des entretoises métalliques sont utilisées. Certains de leurs types sont accrochés au bord de la rainure, d'autres doivent être fixés avec des rivets.
  • Autour de l'entonnoir est nécessaire de faire plusieurs tours supplémentaires. En aucun cas il ne devrait y avoir de congestion, cela est fait pour la sortie rapide d'eau.
  • Pour abaisser le fil dans le tuyau vertical, appliquez un câble avec une tresse en plastique. Les câbles ne doivent pas se croiser. Pour ce faire, ils doivent être séparés au préalable à l'aide d'entretoises spéciales. Au bas de la boucle est fixé avec une petite saillie. Vous pouvez le faire en perçant quatre trous et en fixant le conducteur à l'aide de chapes.

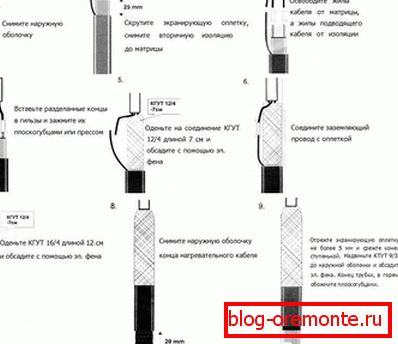

  • Les extrémités du conducteur sont amenées dans la boîte installée. À l'intérieur, la connexion est établie avec un fil froid.
  • Le capteur de température peut être monté directement près des drains ou sur le côté nord de la maison afin de pouvoir capter la température la plus basse possible.
  • Lorsque tout le système est monté avant la mise en route, il est nécessaire de vérifier le différentiel. Ensuite, la tension est appliquée et l'état des autoroutes posées est surveillé.

Dans le cas où le flux d'eau se produit dans le système d'orage, le câble doit alors être posé à la profondeur de gel. Pour les toits plats, il sera nécessaire d’utiliser en plus des entonnoirs spéciaux avec chauffage et de poser le câble autour des trous de drainage de la même manière que dans le cas des entonnoirs classiques. Veillez à ne pas endommager la gaine d’isolation tout au long du processus d’installation. Si cela se produit, dans le cas d'un câble résistif, vous devrez remplacer toute la ligne.

Avant d'acheter un câble, assurez-vous de bien connaître toutes ses caractéristiques, ainsi que les températures admissibles d'utilisation. Au stade de la conception, il est préférable de consulter des professionnels qui effectuent un travail similaire depuis un certain temps. En fait, pendant le processus d'installation, vous ne pouvez rien faire de vos propres mains.
