Installation de ruban led diy

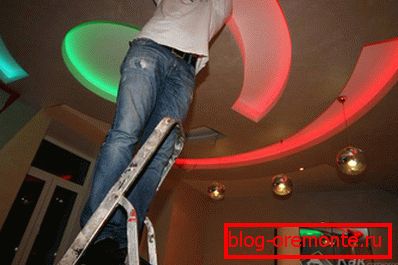

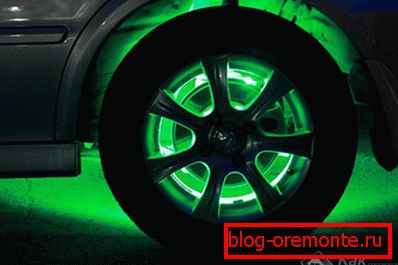

La bande à LED est une source d'éclairage moderne et universelle qui peut être utilisée à des fins décoratives dans et à l'extérieur des pièces. Plafonds à plusieurs niveaux, arches et niches intérieures, meubles, voitures, panneaux d'affichage - voici une petite liste de lieux qui transforment ce type d'éclairage. Les luminaires compacts et flexibles peuvent être placés dans des endroits difficiles d'accès. Une utilisation à long terme vous permet de ne pas vous soucier d'un remplacement fréquent. Dans cet article, nous verrons comment faire pour installer vous-même votre bande de LED.

Types de bande de LED

Les rubans d'éclairage sont constitués d'une bande de matériau diélectrique sur laquelle des diodes émettant de la lumière sont fixées à intervalles égaux. Sur la base d'une bande, des chemins spéciaux le long desquels passent des courants électriques sont mis. Pour limiter l'intensité du courant dans le circuit, incluez des résistances. La largeur de l’illuminant varie de 8 à 20 mm, l’épaisseur n’est que de 3 mm. Le degré d’éclairage dépend du nombre de LED sur 1 mètre de ruban; il peut varier de 10 fois - 30 à 240 pièces. La taille de chaque diode est indiquée dans le marquage du ruban. Plus elle est grande, plus son flux lumineux est intense. Dans les appareils puissants, les sources de lumière sont organisées en plusieurs rangées. La longueur d'une bande standard est de 5 mètres, elle est mise en vente à la bobine. Les endroits de coupe sont marqués sur le substrat, le ruban ne peut être divisé que le long de ces lignes.

La classification principale des bandes de LED est basée sur la couleur émise par la lueur:

1. SMD - rendu des couleurs monochrome (blanc, bleu, vert, rouge). La version blanche de la lueur est divisée en chaud, modéré et froid.
2. RVB - la bande de LED donnant l'éclairage de n'importe quelle couleur. Dans son boîtier, trois diodes sont placées, indiquées dans les noms de couleurs - rouge, vert et bleu. Leur combinaison, créée par le fonctionnement du contrôleur, donne n'importe quelle lueur. Le coût de cette conception est trois fois supérieur à celui de la bande SMD.

Les dispositifs d’éclairage sont livrés ouverts, destinés à une installation interne, et étanches à l’humidité, et sont calculés pour une utilisation dans la rue et dans l’eau, une classe de protection - IP. Pour faciliter le montage, certaines bandes de LED sont équipées d'un film autocollant.

Avantages et inconvénients

• Taille compacte et structure en plastique permettant au ruban de prendre la forme souhaitée.
• La seule exception est la surchauffe, qui est importante pour éclairer les plafonds tendus et autres surfaces sensibles à la température.
• Possibilité d'obtenir la couleur sélectionnée en ajustant la combinaison de combinaisons de couleurs.
• Facilité d'installation, la présence de ruban adhésif double face ne nécessite aucun effort d'installation.
• Durée de fonctionnement élevée, nettement supérieure à la durée d'utilisation des ampoules à incandescence traditionnelles.
• Nombreuses utilisations.
• Utilisation économique de l'électricité non consommée pour le chauffage.
• Sécurité - cette source de lumière ne contient pas de gaz nocifs ni d’impuretés, n’a pas de pulsation.

Le principal inconvénient de l'éclairage à LED est son coût élevé. Créer un éclairage principal à part entière nécessitera des coûts élevés. Cela a entraîné l'utilisation de bandes adhésives en tant qu'éclairage de plafond supplémentaire ou décoratif.

Choix de l'alimentation

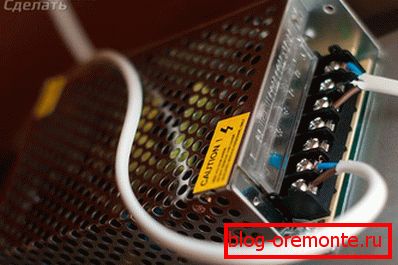

Pour faire fonctionner la bande à LED, une source d'alimentation en courant continu est requise. Par conséquent, la connexion au réseau commun est exclue. Vous devez installer un appareil qui convertit le courant alternatif en courant continu, avec une tension de 12 ou 24 volts. Pour choisir la bonne alimentation, vous devez calculer sa puissance. Pour le calcul, la valeur de puissance de 1 mètre de la bande, la longueur totale de la lampe utilisée et le facteur de sécurité sont pris en compte. Par exemple, SMD 3014 d’une longueur de 6 mètres - 24? 6? 1,15 = 165,6 W - la valeur de la puissance pour l’alimentation. La tension de fonctionnement de la bande est indiquée par le fabricant.

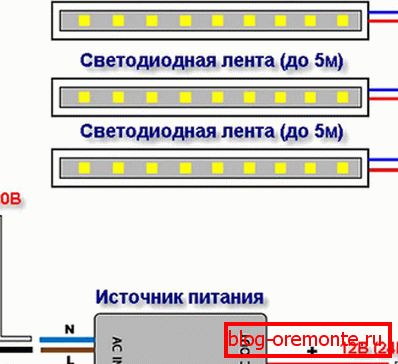

Lors de l'utilisation de plusieurs bandes, il est possible de créer une alimentation commune, mais du fait de la puissance élevée, un tel dispositif aura des dimensions considérables et son placement caché rencontrera des difficultés. Il est plus pratique pour chaque bande d'éclairage de choisir une source d'alimentation distincte. Si vous pensez connecter la bande de LED à l’alimentation, choisissez un circuit parallèle. Si vous connectez la bande en série, les diodes distantes recevront la tension la plus basse et seront émoussées.

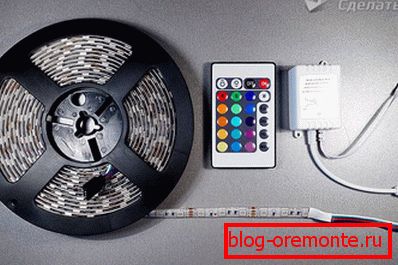

La connexion d'une bande RVB nécessite l'inclusion d'un contrôleur dans le circuit. Si vous vous connectez directement à l'alimentation, la bande brillera, mais la couleur ne changera pas. Il y a quatre fils pour la connexion, et il y a des bornes avec des couleurs sur le contrôleur:

• B est bleu.
• G - vert.
• R est rouge.

Pour le quatrième fil, la borne est indiquée par le numéro de tension - 12 ou 24 V. Après connexion avec la bande de LED, le contrôleur est connecté à l'alimentation.

La bande de LED ne peut être composée que de LED de la même couleur. Dans ce cas, le contrôleur n'est pas obligé de le connecter.

Étapes d'installation

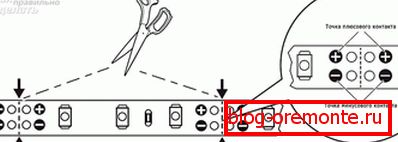

Le travail commence par la coupe de bandes de la longueur désirée, il est nécessaire de s'assurer que l'incision passe à travers des marques spéciales. Les sections de connexion de la bande peuvent être réalisées de deux manières: en utilisant des connecteurs LED spéciaux ou en soudant. L’assemblage du circuit à l’aide de connecteurs peut s’avérer assez rapide et simple pour poser la bande adhésive sur le plot de contact et fermer le couvercle. Cette méthode mécanique ne nécessite aucune compétence, mais le coût de la pièce est assez élevé, si plusieurs connexions sont nécessaires, cela augmentera considérablement le coût de l'éclairage.

L’alimentation la plus simple comporte deux bornes, l’une plus la seconde est un moins, il est important de ne pas les confondre lors du raccordement à l’automate, faute de quoi le périphérique tombera en panne. Après avoir collecté tout le circuit, il est connecté au réseau via l’entrée de l’alimentation. Si la bande de LED fonctionne correctement, elle peut être fixée à l'endroit choisi.

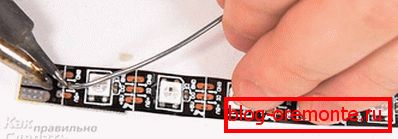

S'il est nécessaire de raccorder les extrémités de la bande sans connecteur, un fer à souder de faible puissance est utilisé. Une couche de soudure est appliquée sur les plages de contact des pistes de jonction et un film protecteur doit être retiré de la base de la bande. En outre, les deux pièces se chevauchent et sont chauffées par un fer à souder jusqu'à ce que la soudure soit fondue.

La longueur de la bande de LED ne doit pas dépasser cinq mètres, car les LED situées au bout de la bande ne brillent pas à pleine puissance.

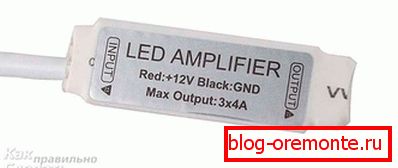

Si vous devez connecter plusieurs bandes de couleur, l’amplificateur est installé. Cet appareil est placé derrière la première bande de LED et la seconde y est connectée. Ce schéma utilise un contrôleur et deux alimentations. La bande de LED monochrome n'a que deux fils à connecter à l'alimentation: rouge signifie plus et bleu signifie moins.

La connexion est réalisée mécaniquement ou par soudure. Pour ce faire, les extrémités des fils sont dénudées et étamées. Une couche de soudure est également appliquée sur les parties de contact de la bande. Fixant les fils aux broches, ils sont touchés en alternance avec un fer à souder. Malgré la faible tension, les extrémités nues doivent être enveloppées avec du ruban isolant. Un variateur peut être installé dans le circuit entre le ruban et l’alimentation pour réguler le flux lumineux.

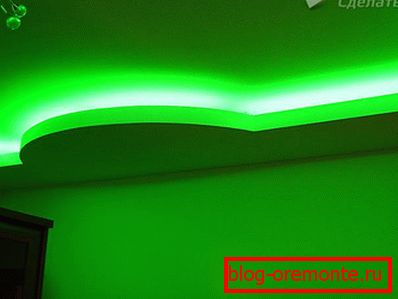

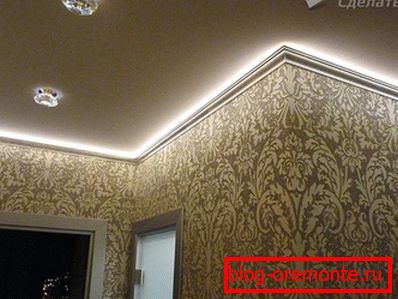

L'installation de l'éclairage de plafond à LED se fait sur une surface propre et dégraissée. Ce n'est qu'en observant cette condition que vous vous assurez d'une fixation fiable de l'illuminant.

Les derniers modèles de barrettes de diodes électroluminescentes sont proposés avec un ensemble complet de tout ce dont vous avez besoin pour le raccordement: un bloc d’alimentation doté d’une protection contre les connexions erronées et un contrôleur.
