Panneaux solaires diy

Beaucoup de gens s'intéressent à la conversion de l’énergie solaire en électricité. Les sources d’énergie alternatives ont toujours occupé l’esprit des gens et, aujourd’hui, tout le monde peut avoir l’énergie du soleil. Dans l'article, nous décrirons comment réaliser indépendamment des panneaux de transducteurs à partir des outils disponibles (chez nous), puis nous donnerons des instructions pas à pas pour l'assemblage de la structure.

Comment ça marche

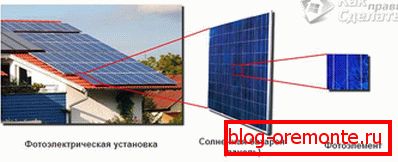

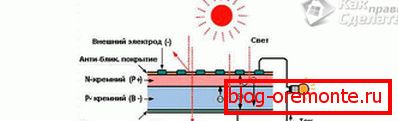

Une source d'énergie alternative est un générateur fonctionnant sur la base de l'effet photoélectrique. Il vous permet de convertir l’énergie solaire en électricité. Sur les plaquettes de silicium, qui sont des composants de la batterie solaire, les quanta de lumière déplacent les électrons des dernières orbites de chaque atome de silicium. Ainsi, vous pouvez obtenir un grand nombre d'électrons libres, qui forment un courant électrique.

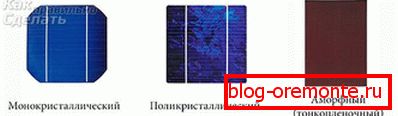

Avant de procéder à la fabrication d'un panneau solaire, vous devez sélectionner les modules de conversion qui seront utilisés: monocristallin, polycristallin ou amorphe. Les plus accessibles sont les première et deuxième options. Pour sélectionner les éléments appropriés, il est nécessaire de connaître leurs caractéristiques exactes:

1. Les plaques polycristallines avec du silicium donnent un rendement plutôt faible - pas plus de 8 à 9%. Cependant, ils se comparent favorablement au fait qu'ils peuvent travailler même par temps nuageux ou nuageux.
2. Les plaques monocristallines produisent environ 13-14% d'efficacité, mais toute nébulosité, sans parler des conditions nuageuses, réduit considérablement la puissance de la batterie assemblée à partir de telles plaques.

Les deux types de plaques diffèrent par leur longue durée de vie - de 20 à 40 ans.

En achetant des plaquettes de silicium à monter soi-même, vous pouvez prendre des éléments présentant de petits défauts, appelés modules de type B. Certains composants des plaques peuvent être remplacés, collectant ainsi la batterie pour beaucoup moins cher.

Conception de panneaux solaires

Lors de la planification de l'installation des transducteurs, vous devez choisir le lieu d'installation de manière à ce qu'il soit incliné, en prenant les rayons du soleil plus ou moins perpendiculairement. L'idéal serait de placer les piles de manière à pouvoir ajuster leur angle d'inclinaison. Ils doivent être situés du côté éclairé de la parcelle, et le plus haut possible - mieux, par exemple sur le toit d'une maison. Cependant, tous les toits ne peuvent pas supporter le poids d’une batterie solaire à part entière. Il est donc parfois recommandé d’installer des supports spéciaux pour les convertisseurs.

L'angle requis pour la localisation de la batterie peut être calculé sur la base de la localisation géographique du site, ainsi que du niveau du solstice dans la région.

Matériaux pour la production

Vous aurez besoin de:

• Modules de conversion de type B
• coins en aluminium ou cadres tout prêts pour une future batterie,
• feuille pour les modules.

Les cadres de soutien peuvent être fabriqués indépendamment à l'aide de cadres en aluminium, ou vous pouvez acheter des produits prêts à l'emploi, de tailles différentes.

Le revêtement protecteur des cellules solaires peut être absent et peut être:

• verre,
• polycarbonate,
• оргverre,
• Plexiglas

En principe, tous les revêtements de protection peuvent être utilisés sans pertes importantes de l’énergie convertie. Cependant, le plexiglas transmet des rayons plus nocifs que tous les matériaux énumérés.

L'installation

La taille du cadre de la batterie solaire dépend du nombre de modules utilisés. Lors de la planification de l'emplacement des éléments, il est nécessaire de laisser une distance de 3-5 mm entre les modules afin de compenser les éventuels changements de taille dus aux différences de température.

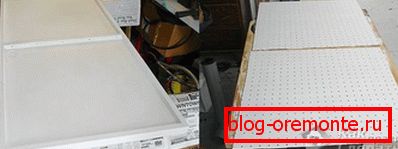

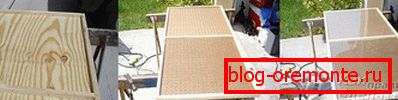

• Après avoir calculé les données et obtenu les dimensions nécessaires, vous pouvez procéder à l'installation du cadre. Si vous utilisez des cadres prêts à l'emploi, il vous suffit de sélectionner les modules qui les remplissent complètement. Les coins en aluminium vous permettent de créer une batterie de toute taille.
• Le cadre des coins en aluminium est assemblé avec des attaches. Le mastic à la silicone est appliqué à l'intérieur du cadre. Il convient de l’appliquer avec soin, sans perdre un millimètre - la vie de la batterie en dépend.

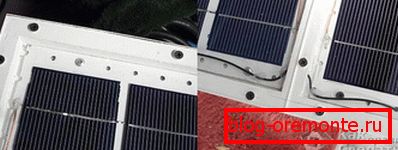

• Ensuite, dans le cadre est placé un panneau du matériau de protection sélectionné. Il est recommandé de fixer le matériau sur le cadre à l'aide de matériel. Pour cela, vous aurez besoin de vis et d'un tournevis. À la fin des travaux, le verre ou son équivalent doit être nettoyé de la poussière et des débris.
• Les modules achetés peuvent contenir des contacts déjà soudés ou non. Dans tous les cas, il est recommandé de souder à partir de zéro, c'est-à-dire trois fois - pour une plus grande fiabilité - en utilisant de la soudure et de l'acide pour la soudure, ou de marcher avec le fer à souder sur la soudure déjà effectuée.

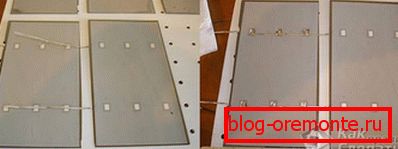

• Le panneau solaire peut être assemblé soit directement sur le cadre préparé, soit d’abord sur le carton marqué. Après avoir disposé les éléments sur le verre de la manière nécessaire, vous devez les relier en soudant: d’un côté de la piste, en conduisant le courant, avec le signe "plus"; d'autre part, avec un signe moins. Les contacts des derniers éléments doivent être placés sur un large conducteur en argent, appelé bus.

Les experts recommandent d'installer le terminal avec le point "central" fourni. Placer une diode de dérivation sur celle-ci empêchera la batterie de se décharger la nuit ou par temps couvert.

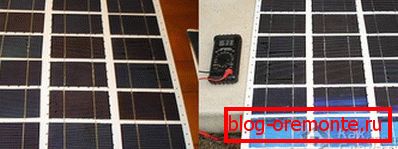

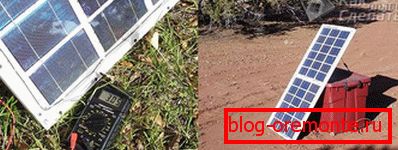

• Après la fin de la soudure, il est nécessaire de vérifier le travail et d’éliminer soigneusement tous les problèmes, de s’assurer que le panneau fonctionne.

L'étape finale des travaux consistera à sceller les panneaux fabriqués à l'aide d'un scellant élastique spécial. Tous les modules connectés sont entièrement couverts par ce mélange. Après son séchage complet, vous devez mettre un deuxième panneau de matériau de protection et placer également la source d'énergie alternative résultante à angle droit par rapport à l'emplacement prévu.
