Remplacement des prises avec vos propres mains

Dans cet article, nous allons essayer de vous expliquer en détail comment remplacer une prise de courant typique dans un environnement domestique. Immédiatement, nous formulerons une réserve indiquant que la nécessité d’un tel remplacement s’impose, en règle générale, lorsqu’une mise à jour complète ou partielle de tout le matériel électrique installé dans l’appartement est effectuée (parfois, si nécessaire, transfert des prises de courant vers un nouvel emplacement).

Notez également que toutes les opérations de remplacement et d'installation de produits d'installation électrique (prises de courant, en particulier) appartiennent à la catégorie des travaux électriques, dont la fabrication doit être conforme aux normes en vigueur en matière de sécurité électrique (règles PUE). Conformément aux dispositions de ces règles, avant de remplacer la prise de courant par vos propres mains, il est nécessaire de libérer partiellement la tension de la pièce où se trouve le produit électrique.

Dans le cas le plus général, l’appartement peut être complètement mis hors tension en déconnectant l’automate de saisie (dit "automate").

Outil utilisé

Pour mener à bien l'ensemble des travaux liés au démantèlement de l'ancienne et à l'installation d'une nouvelle prise de courant, vous aurez certainement besoin de l'outil suivant:

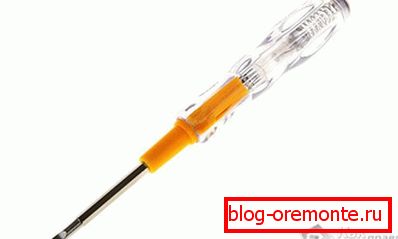

  • tournevis indicateur type (vous pouvez également utiliser un multimètre du type "multimètre");
  • un ensemble de tournevis conventionnels avec une pièce de travail en forme de croix et droite;
  • couteau pour dénuder les extrémités du câblage;
  • petite pince à becs ronds servant à faire la partie de contact des fils.

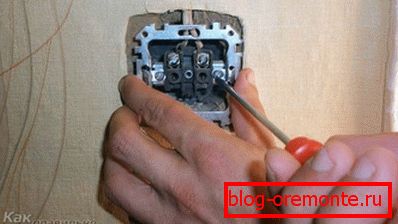

Démantèlement de l'ancien produit

Immédiatement après avoir débranché l'alimentation électrique de la zone de travail de l'appartement, vous pouvez procéder au démontage de la prise de courant mise à jour, généralement dans l'ordre suivant:

  • tout d’abord, le couvercle décoratif du produit électrique est retiré, maintenu sur sa base avec une ou deux vis de fixation;
  • ensuite, il est nécessaire de desserrer les 2 vis de fixation latérales au moyen desquelles le corps du produit est fixé dans le trou de montage (dans la niche murale);
  • immédiatement après cela, vous pouvez desserrer les vis des bornes avec les fils d’alimentation et retirer complètement le boîtier de la prise vide de la niche.

Vous devrez dénuder les extrémités nues des anciens fils de manière à ce que la longueur de leur pièce de travail soit d’au moins 2 centimètres. Après un dénudage en profondeur, les extrémités libres sont dessinées sous la forme d'une bague dont le diamètre doit correspondre au montage de la borne et le sens du pliage doit coïncider avec le sens de rotation de la vis de fixation.

Installer une nouvelle prise

Après le démantèlement complet de l’ancienne prise, vous pouvez commencer à installer un nouveau produit. Pour ce faire, desserrez tout d’abord les fixations à vis des entretoises situées sur les côtés du boîtier de la prise à installer. Après cela, il est inséré complètement dans la prise, en restant dans la niche de l'ancienne prise, et fixé dans celle-ci en serrant alternativement chacune des vis d'écartement. (En cas d'usure grave ou de dommages au dessous, il est préférable de le remplacer par un neuf).

Immédiatement après cela, les extrémités des fils préformés sont connectées aux contacts terminaux de la prise nouvellement installée, qui leur est fixée au moyen d'un raccordement à vis. Une fois toutes les opérations de fixation terminées, assurez-vous de vérifier le serrage de toutes les fixations et effectuez un test de vérification de la prise de courant installée. Pour ce faire, vous devez mettre cette section du câblage sous tension et vous assurer de la présence de tension aux bornes du produit (vous pouvez le faire avec le même tournevis indicateur).

Au stade final des travaux d'installation, un couvercle décoratif est installé sur le boîtier de la prise, après quoi l'automate d'introduction est activé. En vous assurant que la tension aux bornes est présente, vous pouvez procéder en toute sécurité à l'utilisation du produit mis à jour.

Les notes

En conclusion, nous considérons un certain nombre de conditions spéciales qui doivent être remplies lorsque vous remplacez le point de vente de vos propres mains.

  1. Tout d'abord, elles concernent l'installation de points de vente dans des pièces très humides (par exemple, dans des salles de bain). Dans de tels locaux doivent être installés des produits avec une performance spéciale imperméable.
  2. En outre, toutes les procédures décrites ci-dessus supposent l'utilisation de nouveaux modèles de prises dans la version "euro", comportant un contact auxiliaire, nécessaires à l'organisation d'une mise à la terre de protection.

Le contrôle final des performances du produit nouvellement installé est effectué en se connectant au réseau d’un appareil domestique choisi arbitrairement. Dans le même temps, une sortie montée de manière fiable ne doit pas être chauffée ou fragmentée pendant le fonctionnement.

Vidéo

Comment remplacer les anciens sockets par des anciens, voir la vidéo suivante:
