Assemblage de cheminée en acier inoxydable

Les cheminées sont nécessaires à l'élimination des gaz résultant du processus de combustion du combustible. Ils contribuent à créer une traction qui augmente l'efficacité du système de chauffage. La principale exigence de qualité est l’étanchéité qui empêche les fuites de monoxyde de carbone. Pour ses appareils sont utilisés des matériaux durables résistant à l'acide et à haute température. L'un des modèles les plus fiables et les plus populaires est devenu un tuyau en acier inoxydable. Le système universel est compatible avec tous les types de chaudières et foyers, il est placé à l'intérieur et à l'extérieur du bâtiment, l'installation d'une cheminée en acier inoxydable est simple et abordable.

Variétés

Les kits de montage de cheminée sont fabriqués en deux types:

1. Simple paroi ou mono-système - un tuyau en tôle d'acier soudée, sans isolation. Cette conception est abordable, mais limitée à une installation à l'intérieur. La conception peut être fixée à l'intérieur de la cheminée en brique. La température d'application du métal monocouche est limitée à 450 degrés. L’acier inoxydable ondulé s’appliquant également aux systèmes monocouche, il est conseillé de l’utiliser sur les sections courbes du canal.
2. Tuyau sandwich composé de deux contours métalliques séparés par une couche de fibre de basalte. L'isolation résistant à la chaleur fournit une bonne isolation thermique et contribue à améliorer la sécurité de l'ensemble du système. Une telle cheminée est universelle - elle est montée à l'intérieur et à l'extérieur. L'épaisseur de l'isolant est comprise entre 30 et 100 mm, choisie en fonction de la température hivernale de la région.

Faites attention! Les systèmes sont fabriqués en acier de différentes qualités, dont les propriétés et la portée sont influencées par le pourcentage d'impuretés de chrome, de nickel, de titane, de molybdène et d'autres métaux. Tous ces éléments forment des alliages caractérisés par diverses résistances aux acides et aux températures élevées.

• AISI 409 - contient 10–12% de chrome, la stabilisation avec du titane ajoute une résistance à la chaleur et à la corrosion, le métal est bien soudé et forme un joint hermétique résistant Utilisé pour les appareils à combustible solide.
• AISI 430 - diffère peu de résistance à l'environnement agressif, est utilisé pour la fabrication de l'enveloppe extérieure du tuyau sandwich
• AISI 321 - l’alliage est conçu pour une utilisation à des températures élevées allant de 600 à 800 degrés, avec une teneur en chrome de 17-19% et du nickel - 9-11% pour la flexibilité et la résistance à la corrosion du matériau.
• AISI 316 - composé d'additifs au nickel et au molybdène, ces métaux augmentent considérablement la résistance à l'acide et à la chaleur.
• AISI 309 est un acier inoxydable résistant à la chaleur et à haute teneur en chrome (22–24%), fonctionnant à une température allant jusqu'à 900 ° C.
• AISI 304– reprend les caractéristiques de la marque 316, mais contient moins de dopants, donc moins coûteux.
• AISI 310S - diffère dans la résistance thermique à 1 mille degrés et le degré élevé de résistance à la corrosion, a la longue durée de fonctionnement.

Forces et faiblesses

Les systèmes de cheminées en acier inoxydable répondent à toutes les exigences en matière de canaux sûrs et fiables pour l'évacuation des produits de combustion:

• sur une surface lisse, dépose le minimum de produits de combustion
• résistant aux composés acides formés à partir de produits de combustion;
• le poids de la structure ne nécessite pas de fondation séparée, contrairement au système céramique;
• haut degré de tension;
• système modulaire simplifie l'installation;
• L'utilisation de tuyaux en sandwich assure la sécurité incendie.

La conception à tube unique est chauffée à haute température и может послужить причиной пожара, поэтому проходы через перекрытия нужно тщательно теплоизолировать. L'installation такого дымохода снаружи невозможен без утепления, иначе будет образовываться избыточное количество конденсата. Сэндвич-труба более универсальна и надежна, но со временем из-за расширения и сжатия металла происходит снижение герметичности сварного шва. Поэтому перед монтажом шов обрабатывают термостойким герметиком.

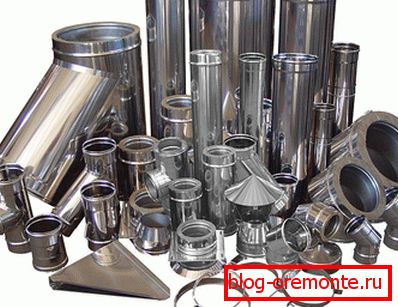

Ensemble complet

La cheminée en acier inoxydable est composée de plusieurs modules qui sont connectés dans un certain ordre. Le kit comprend:

• tees installés dans la connexion de plusieurs éléments;
• longueur droite du tuyau de 0,33 à 1 m;
• genou en marche arrière avec un angle de 45 °;
• Sortie à 90 ° pour connecter la buse de sortie et le système de cheminée;
• réservoir de récupération des condensats;
• élément pour l'audit et le nettoyage;
• bouchon avec bouchon;
• attaches.

Règles de localisation

Lors de la conception de l'installation de tels systèmes d'évacuation des produits de combustion, ils tiennent compte des normes stipulées par les normes techniques:

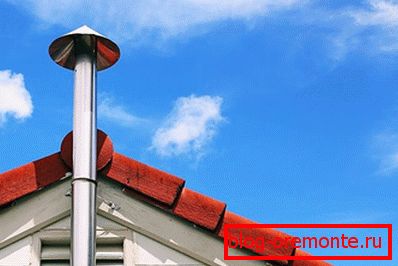

• La sortie du canal sur le toit, située sur un toit plat ou à 1,5 m de la crête, doit avoir une hauteur minimale de 0,5 m.
• La cheminée, située à une distance de 1,5 à 3 m de la crête, atteint son niveau.
• Le bord du tuyau, situé à une distance de plus de 3 m de la crête, est aligné avec la ligne, qui est à 10 ° de l'horizon de la ligne de crête.
• La hauteur minimale de la cheminée est de 5 m, la longueur maximale de la section horizontale est de 1 m.
• L'épaisseur des parois des canaux pour les chaudières à combustibles solides est de 1 mm;
• combustible liquide - 0,8 mm; 0,5 à 0,6 mm est suffisant pour les appareils à gaz.
• Les joints de construction ne tombent pas sur le sol.
• Le passage à travers le toit du tuyau en sandwich a un intervalle de 13 cm et un recouvrement de 20 cm
• Le nombre de tours admissibles des canaux d'évacuation des fumées est de 3. Le diamètre du tuyau n'est pas inférieur à celui de la buse de sortie.

L'installation

Les pièces en acier inoxydable sont vendues dans un film protecteur, celui-ci doit être retiré avant l'installation. La cheminée est installée du bas vers le haut depuis le poêle. Il est possible d'augmenter la fiabilité et l'étanchéité des joints en utilisant un agent d'étanchéité spécialement conçu pour une utilisation à des températures allant jusqu'à 1000 ° C

Faites attention! La cheminée en acier est placée à l'intérieur ou à l'extérieur du bâtiment. La deuxième méthode est préférable, car la construction ne libère pas de place et il n’est pas nécessaire d’équiper les passages à travers le plafond et le toit.

1. Un mastic résistant à la chaleur est appliqué sur la surface intérieure du té, dans la partie inférieure de laquelle se trouve un réservoir de condensat, qui a été vieilli pendant 12 heures à une température de + 20 ° C.
2. L'élément est placé sur le tuyau de sortie du radiateur. Pour plus de solidité, le joint est en outre fixé à l'aide d'un collier. Dans cette section, les tuyaux sont reliés «par de la fumée» - le suivant est placé sur le précédent de sorte que les produits de la combustion sortent sans obstacles. Dans toutes les sections verticales, la connexion est établie «par condensat» - le tuyau supérieur est inséré dans le tube inférieur de manière à ce que l’humidité s’écoule le long des murs.
3. Le té est fixé au mur avec un support, tous les joints sont prétraités à l'intérieur avec un produit d'étanchéité et à l'extérieur, ils sont fixés à l'aide de colliers.
4. Un élément spécial de révision est installé dans la partie inférieure, son ouverture est fermée par une porte. Une section droite est fixée au tee, dont le sommet est équipé d'un amortisseur.
5. En outre, le système monte à la hauteur du plafond. La fixation au mur est faite tous les 2 m.
6. L'installation внутри дома потребует оборудовать проходы через перекрытия и кровлю. Для этих целей продаются готовые элементы из нержавеющей стали. Можно изготовить стальной короб самостоятельно и вырезать отверстие нужного диаметра. Свободное пространство короба заполняется негорючим минеральным утеплителем. Предпочтительнее в месте прохода установить сэндвич-трубу, для этого монтируют стартовый переходник от одноконтурного дымохода к двухконтурному, а в верхней части устанавливается обратный финишный элемент. Проход в кровле дополняется гидроизоляционной юбкой, он подбирается с учетом угла кровли.
7. Pour une installation externe, un tuyau sandwich est utilisé, la section horizontale de la chaudière à la cheminée ne doit pas dépasser 1 m.Le passage à travers le mur est composé d’un manchon métallique de plus grand diamètre et l’espace est rempli de fibre de basalte.
8. L'assemblage commence par un té, qui dispose d'un drain pour le condensat et la révision. Les parcelles sont reliées à l’entrée de la partie supérieure dans la partie inférieure et fixées à l’aide de colliers de serrage en métal. La fixation au mur est réalisée avec des équerres espacées de 1,5 m, la partie supérieure est fermée avec une boîte à fumée avec un capuchon protecteur.

L'assemblage du conduit d'évacuation de fumée externe ou interne en acier inoxydable est réalisé conformément au schéma. Il est important de fixer solidement les éléments afin d'éviter les fuites de gaz.
