Cheminée en céramique - conception et installation

L'argile est le matériau de construction le plus ancien, utilisé dans la construction des premiers bâtiments résidentiels, dans la fabrication d'ustensiles de ménage et de vaisselle. Après un an, les produits céramiques ne perdent pas leur pertinence, ils sont introduits dans de nouveaux domaines d'application. Récemment, des cheminées en céramique ont remplacé les briques ou les métaux, le principal avantage étant la sécurité environnementale et l'absence de danger pour la santé humaine. Cet article vous dira quand le conduit de cheminée en céramique est approprié, comment l’installer et le faire fonctionner.

Construction

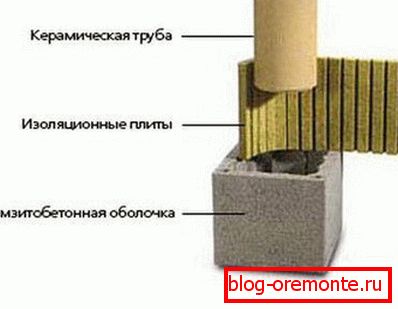

La cheminée en céramique combine les points forts des analogues d'autres matériaux: la facilité des tubes en acier et les excellentes propriétés isolantes de la brique. Sa conception se compose de trois couches:

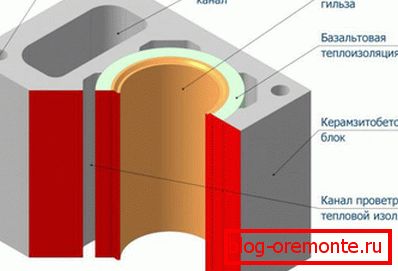

1. Cadre Cet élément est constitué de blocs d'agrégats creux légers et légers. Au milieu de chaque bloc de section carrée se trouve un trou rond dans lequel un tube en céramique est inséré. Dans chaque coin du bloc, des trous sont percés dans lesquels un renfort est inséré lors de l'installation.
2. Tube en céramique. Il s’agit d’un cylindre creux en céramique de haute qualité résistant à la chaleur. Chaque segment de tuyau a une longueur de 50-100 cm. Lors de l'installation, il est inséré dans le précédent. Différents modèles de cheminées en céramique sont complétés par des tuyaux de différentes épaisseurs de paroi. Lors du choix, il est conseillé au poêle de suivre la règle: plus la température des gaz dans le canal d'évacuation des fumées est élevée, plus les murs doivent être épais.
3. Isolement Entre le cadre et le tuyau se trouve une couche isolante qui «bloque» la chaleur à l'intérieur, empêchant ainsi l'échauffement de l'enveloppe externe de la cheminée. Pour ce faire, utilisez des matériaux isolants fibreux non combustibles, le plus souvent de la laine de basalte. Cette mesure améliore la sécurité incendie du conduit d'évacuation de fumée en céramique.

Faites attention! Lors du montage d'une cheminée en céramique, il convient de prendre en compte le fait qu'elle est positionnée strictement verticalement, il est interdit de tourner ou de plier le canal. Cette caractéristique du système de désenfumage est prise en compte lors de la conception et de la sélection d'un site pour le chauffage. Sous la cheminée, verser une fondation séparée, ne communiquant pas avec la conduite principale, pour éviter sa déformation et sa surcharge.

Les avantages

Les cheminées en céramique à trois couches ont été utilisées pour la première fois en France dans les années 1980. Dix ans plus tard, elles couvraient le marché de la construction américain. En Russie, elles ne sont venues qu'au début des années 2000. Les experts russes ont traité la nouveauté avec prudence, mais après une étude approfondie des performances, le froid hivernal a permis de conclure que le tuyau de cheminée en céramique présentait les avantages suivants:

• Polyvalence. En raison de la stabilité thermique élevée et du changement d'épaisseur de paroi, les tuyaux en céramique résistent à des températures allant jusqu'à 1000 degrés. Par conséquent, ils sont utilisés pour les poêles, les foyers et les chaudières fonctionnant avec tout type de combustible. En particulier pour les chaudières à basse température, ils produisent des tuyaux avec des parois minces, dans lesquels il n'y a pas de réduction de poussée.
• Ignifuge. Les qualités réfractaires de la céramique et l'utilisation de matériaux isolants réduisent les risques d'incendie.
• L'efficacité énergétique. En raison des hautes qualités d'isolation thermique de la céramique, le tuyau ne refroidit pas pendant le fonctionnement, ce qui maintient un niveau de traction normal et économise du carburant.
• La durabilité Déclarée par les fabricants, la durée de vie des cheminées en céramique est de 50 ans ou plus. La résistance à la corrosion, aux moisissures et aux champignons rend ce type de tuyau le plus durable et le plus facile à nettoyer.
• Échauffement rapide. Même après une longue période d'inactivité, vous pouvez allumer le feu et chauffer la maison en quelques heures à l'aide d'une cheminée en céramique.

C'est important! Manque important de tuyaux de cheminée en céramique - prix élevé. Les modèles de production russes sont moins chers que leurs homologues étrangers et ne leur sont pas inférieurs en qualité. Les fabricants nationaux, jouant un rôle de rattrapage dans ce créneau du marché de la construction, se concentrent sur l'adaptation des produits aux conditions de l'hiver russe. Pour ce faire, ils ont fourni des fixations supplémentaires pour l'isolation externe, augmenté la longueur des éléments supplémentaires, réduit le poids et augmenté le diamètre des tuyaux.

L'installation

Les technologies d'installation des tuyaux de cheminée en céramique de production nationale et étrangère ne sont pas différentes, elles fournissent toujours des produits avec des annotations avec une description détaillée de la séquence des travaux. Le montage de la cheminée est une tâche complexe dont la qualité affecte la sécurité incendie et la durée de son entretien. Pour une installation correcte, il est préférable de faire appel à des artisans professionnels qui effectueront le travail plus rapidement et avec plus de précision. La technologie pour construire une cheminée en céramique est la suivante:

1. Sous le site d'installation du tuyau, la fondation est coulée à une profondeur de 30 à 50 cm et la surface de la fondation doit être 20 à 30 cm plus grande que le tuyau. Après la solidification, l'étanchéité est réalisée à l'aide d'un matériau de couverture ou d'un revêtement avec du mastic bitumineux.
2. Préparez une solution épaisse de ciment, de sable et d’eau dans le réservoir pour le mélanger. Barres d'armature en acier coupées à 1,5 m.

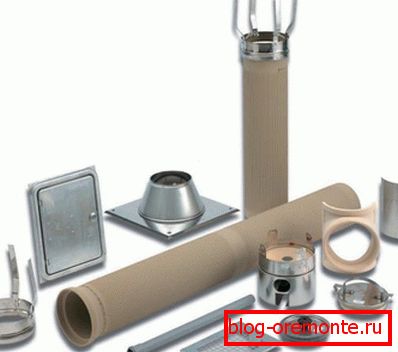

3. Commencez l'assemblage du tuyau en installant un té avec un réservoir de récupération du condensat, à travers lequel ils contrôlent l'état de la cheminée et la nettoient
4. Après le té, installez la doublure du poêle. Chaque unité de cadre est installée sur la précédente et le tube est inséré dans le segment inférieur. Les joints sont recouverts d'une composition spéciale résistante à la chaleur. Pour que les joints soient lisses à l'extérieur, l'excès de coulis est enlevé avec un chiffon.

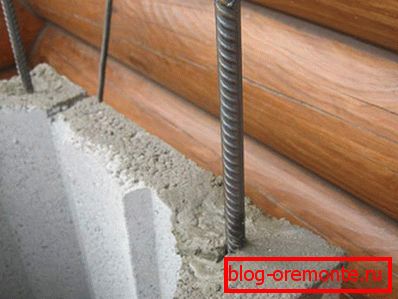

5. Lorsque la hauteur des blocs atteint 1,2 à 1,4 m, des tiges de renforcement sont insérées dans les trous et remplies d'une solution de sorte qu'il ne reste aucune cavité. Si les trous sont de gros diamètre, utilisez 2 tiges à la fois.

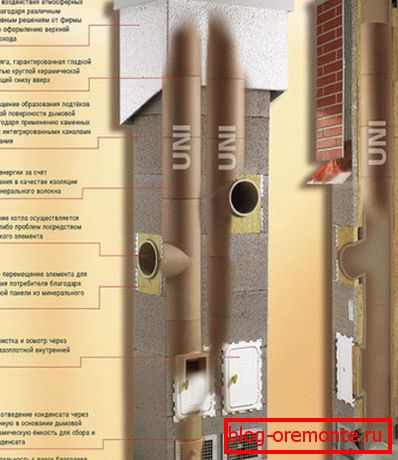

6. Ensuite, la cheminée est collectée selon le schéma indiqué, sans oublier les révisions et les tés. Il ne doit y avoir aucun joint entre les blocs dans les endroits de passage du tuyau de recouvrement. Ces zones extérieures sont en outre isolées avec un matériau résistant à la chaleur.
7. Le réchauffement externe est réalisé dans les endroits de pipe passant le long de la rue et dans les greniers non chauffés
8. La section de tuyau surplombant le toit est garnie de brique de scories ou de pierre artificielle. Sur le bout mis sur le déflecteur.

Faites attention! Il existe une méthode plus longue d’installation d’un tuyau en céramique utilisant une grille et des angles en métal. Dans le même temps, effectuez un renforcement en dehors de la cheminée.

Il est préférable d’effectuer l’installation de la cheminée en céramique avant le début des travaux de finition, avant le montage du cadre de chevron. Cela vous permettra de remplir facilement les fondations, de demander le passage du canal par le plafond ou le toit. Cependant, une fois les travaux terminés, il n’est plus possible de modifier le lieu d’installation de la chaudière. Planifiez et coordonnez donc soigneusement la conception de la cheminée.
