Cheminée faite maison en tube d'acier faites-le vous-même -

Chaque maison ou même maison de campagne, salle de bain, non raccordée au système de chauffage central, est alimentée par un dispositif de génération de chaleur. Pour éliminer de l'intérieur des produits de combustion du combustible dans le four, ils sont alimentés par un canal d'évacuation des fumées. L'option la plus abordable est une cheminée galvanisée. Dans les magasins de construction, le prix d'un tuyau de 1 m fabriqué avec ce matériau est d'environ 110 roubles. Si nous ajoutons à cela le coût des éléments tournants, du déflecteur et des supports, l'installation coûtera un joli centime. Cependant, dans cet article, nous expliquerons comment réduire les coûts de 60% et comment fabriquer une cheminée avec un tuyau en acier avec vos propres mains.

Paramètres de base

De plus, les modèles de magasins de cheminées en acier galvanisé offrent aux fabricants une vaste gamme de tailles. De plus, parmi les produits d'usine, on trouve des produits à deux circuits, équipés d'une isolation thermique, ondulés, avec une flexibilité accrue et un circuit unique. Pour faire une cheminée maison, il est nécessaire de se limiter aux tuyaux à simple flux. Pour que le système de désenfumage fonctionne efficacement, il convient de prendre en compte les paramètres suivants:

1. La taille de la section de tuyau. Pour que la fumée sorte de la fournaise, tournez la cheminée, vous devez choisir le bon diamètre du tuyau. Un tuyau trop mince ne fournit pas le niveau approprié, en liaison avec lequel l'inversion de poussée peut être formée. Au contraire, une cheminée de grand diamètre évacue trop rapidement les produits de combustion dans l'atmosphère, ce qui augmente la consommation de carburant et les pertes d'énergie. Plus il y a de tours dans la configuration du canal d'évacuation des fumées, plus le tuyau doit être épais. Dans la plupart des cas, un tuyau approprié en acier galvanisé d'un diamètre de 100 mm. La section recommandée de la cheminée pour les chaudières de différentes capacités:
2. Matériel. Les tuyaux de cheminée sont en tôle. Ce matériau doit être extrêmement résistant à la corrosion, à l'humidité et aux températures élevées. Par conséquent, un simple acier galvanisé ne suffit pas, car la température dans la cheminée des poêles à combustible solide et des foyers dépasse 500-700 degrés. Par conséquent, pour la fabrication de tuyaux utilisés en métal avec une résistance élevée à la chaleur et à la corrosion.
3. Épaisseur du mur La durée de vie de la cheminée en tube d'acier dépend de l'épaisseur du métal utilisé. Tôles d'acier usagées d'une épaisseur de 0,25 à 1,0 mm. Plus la température des gaz quittant le four est élevée, plus le métal doit être épais.

C'est important! Une tôle d'acier galvanisée de 2500x125 mm de diamètre dans les magasins de construction coûte environ 600 roubles. Avec une découpe correcte d'une feuille, vous obtenez 8,75 m de tuyau d'un diamètre de 100 mm et un coût d'environ 1 m, soit une économie de 60%!

Fabrication

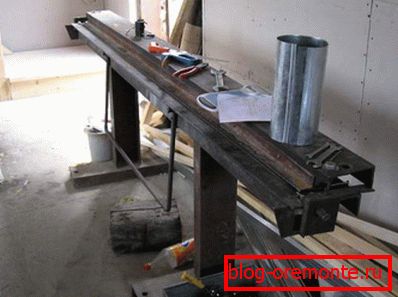

Pour la fabrication de tuyaux à partir de tôle d'acier galvanisée, il faudra un centre commercial en caoutchouc ou en bois d'un poids suffisant pour plier le métal.. Dans le processus, on utilise des cisailles pour couper le métal, une règle longue, une pointe à tracer pour marquer, un coin et un "pistolet" pour plier. Le processus de pliage est le suivant:

• Tout d’abord, la feuille de métal est disposée à l’aide de lignes de dessin. D'une part, la pièce a une largeur de 340 mm et l'autre de 330 mm, ce qui facilite leur insertion lors de l'assemblage. Avec une coupe appropriée devrait obtenir 7 bandes de longueur 1250 mm.
• À l'aide d'un angle métallique et d'un maillet, les deux arêtes sont pliées à un angle de 90 degrés dans des directions opposées sur une largeur de 0,7 mm. Puis les flans se retournent et ramènent l'angle sur les bords à un angle de 135-145 degrés en tapotant doucement avec un maillet.
• La billette est déplacée vers le "pistolet", un dispositif pour donner à la tôle une forme arrondie avec un diamètre de 100 mm. La feuille posée sur le "pistolet", frappez le maillet pour obtenir la forme souhaitée du tuyau.

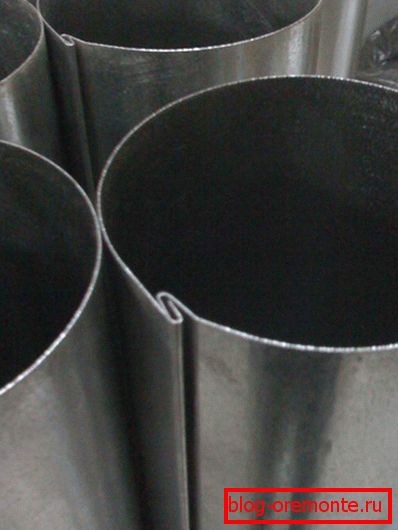

• Les bords de la pièce accrochés et placés sur le pistolet. À l'aide d'un maillet en caoutchouc, l'adhérence des bords de la feuille est rendue plate. La jonction peut être renforcée avec des rivets en métal, mais cela nécessitera un soudage.

Faites attention! Pour l’installation de la cheminée, il est nécessaire de tourner les pièces qui sont fabriquées en coupant des tuyaux droits en angle. Si vous coupez le tuyau à un angle de 75 degrés, il vous permet d’effectuer un virage à 150 degrés, mais à un angle de 45 degrés. Pour améliorer l'efficacité de la cheminée improvisée, celle-ci est enveloppée dans un matériau isolant thermique ininflammable.

Les avantages

Avec l'apparition d'un grand nombre de produits d'usine pour l'assemblage de cheminées en acier galvanisé, la nécessité de fabriquer des tuyaux de vos propres mains a diminué. Cependant, les pipes faites maison peuvent réduire les coûts et trouver le diamètre idéal. En outre, ils sont utilisés pour l'équipement des drains, de sorte que la capacité de fabriquer des tuyaux de leurs propres mains sera utile dans la vie quotidienne. Les cheminées métalliques par rapport aux autres présentent les avantages suivants:

• Léger Les canaux de désenfumage des tuyaux galvanisés fabriqués par l'utilisateur pèsent beaucoup moins que la brique ou la céramique. Par conséquent, pour installer ce type de cheminée n'a pas besoin d'équiper la fondation, le coût de la coulée qui dépasse le coût des matériaux et des travaux d'installation.
• Sécurité incendie. Selon les codes du bâtiment, les cheminées en acier sont parfaitement sûres du feu. Le métal de haute qualité résiste à des températures pouvant atteindre 900 degrés. Il convient donc même aux poêles et foyers à combustible solide.
• Faible coût. Les cheminées en acier constituent le moyen le plus démocratique d’organiser le désenfumage. Le coût d’installation est plusieurs fois inférieur à celui des appareils en brique et en céramique.
• Facile à assembler. Une cheminée en acier galvanisé peut être facilement assemblée de ses propres mains conformément aux instructions, permettant ainsi de réduire les dépenses liées à l'embauche de personnel professionnel.

C'est important! L'efficacité du désenfumage dépend de l'exactitude de la cheminée. Les maîtres qualifiés conseillent de choisir principalement la configuration verticale avec le moins de virages. Chaque élément de pivot constitue un obstacle sur le trajet de la fumée et réduit la poussée.

Règles d'assemblée

Pour assembler correctement la cheminée en acier galvanisé, vous devez préalablement marquer la disposition et la pose du tuyau. Selon ce dessin, il est nécessaire de déterminer le nombre de tuyaux nécessaires et de les couper en sections de la longueur requise. L'assemblage est effectué comme suit:

1. Tout d'abord, la cheminée est raccordée au tuyau d'entrée de l'appareil de chauffage avec un adaptateur spécial. Il est important de garantir l'étanchéité complète du joint.
2. Après le premier segment, un tee est connecté à un collecteur de condensat et à une révision. Chaque section de tuyau est insérée dans la précédente et le joint est lubrifié avec un mastic résistant à la chaleur et fixé avec un collier en acier.
3. Aux endroits où le tuyau traverse des obstacles sous forme de murs ou de plafonds, percez des trous et montez un boîtier résistant au feu en acier galvanisé ou en plaques d’amiante. L'espace entre les parois du tuyau et la boîte est enveloppé de fibre de basalte ou recouvert d'argile expansée.
4. Un parapluie protecteur est placé sur la pointe et le joint avec le toit est isolé avec un scellant ou une pénétration élastique en caoutchouc. Si le matériau de couverture n’a pas de résistance au feu, un détecteur d’étincelles est installé.

Faites attention! Le toit du canal de désenfumage est affiché à une distance de 30 à 50 cm de la crête. Pour assurer le niveau de traction, la cheminée doit avoir une hauteur de 50 cm au-dessus de la crête. Un mauvais placement sur le toit peut provoquer une inversion de poussée ou une contre-pression du vent.
