Cheminée sur la cheminée elle-même

Le système de désenfumage est important pour un fonctionnement efficace du poêle. Le conduit de cheminée ouvert permet aux sédiments de s'écouler sans encombre, des objets étrangers apportés par le vent peuvent y pénétrer. Tout cela viole l'envie et nécessite nécessairement le nettoyage de la cheminée. Pour éviter des problèmes inutiles, le dessus du tuyau est recouvert d'un dispositif spécial appelé cheminée ou tête. Réaliser une cheminée avec une cheminée de vos propres mains est une tâche tout à fait envisageable - il s’agit de l’une des pièces de construction les plus simples du système d’échappement des produits de combustion.

But

1. Un capuchon sur un tuyau en brique le protège de l'humidité et du gel, ce qui détruit rapidement le bord supérieur du bâtiment.
2. L'embout bien conçu augmente les fringales.
3. La boîte à fumée protège le tuyau des nids d'oiseaux et autres débris.
4. La casquette d'origine sert d'élément décoratif à la conception du toit.

Matériaux pour la fabrication de bouchon

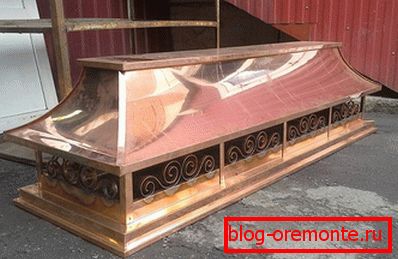

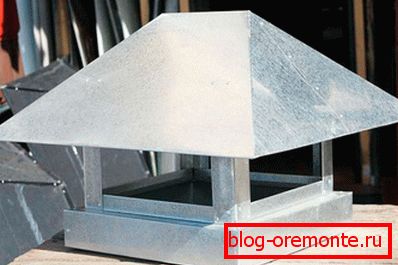

La boîte à fumée est installée dans un endroit inaccessible et fonctionne dans des conditions difficiles. Par conséquent, pour un service long et fiable de l'appareil, vous devez sélectionner le matériau approprié. L'option la plus abordable et la plus pratique est la fabrication d'une cheminée en acier galvanisé. Un tel produit durera au moins 10 ans. Trois fois plus longtemps, votre tuyau sera protégé par un capuchon en acier inoxydable et la construction en cuivre servira à plus d'une génération. Ce dernier matériau a un coût élevé. Par conséquent, lors de la fabrication d’une cheminée en cuivre, vous devez tenir compte du fait que le support doit être fabriqué dans le même métal.

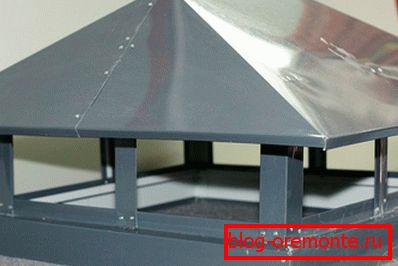

Le revêtement en polymère d'acier prolonge la durée de vie et améliore l'aspect de la pointe.

Des vues

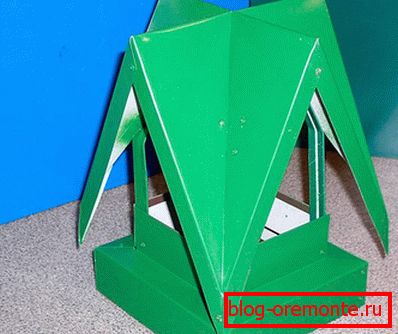

Une cheminée standard est une structure en métal dont la base a la forme et la taille d’une cheminée et la partie supérieure est un toit qui protège des précipitations. Une des fonctions les plus importantes de la cheminée est de protéger la zone autour du tuyau des étincelles et du feu. Les qualités pratiques d'abstraction de l'humidité et l'obstacle à l'entrée des oiseaux dans le tuyau, combinées à un design décoratif. La partie supérieure du tuyau, réalisée sous la forme d'un design original, est une décoration de la maison. Les capuchons de protection sur le tuyau diffèrent non seulement par les ajouts de matériau et de structure - il peut s'agir d'une girouette forgée, d'une grille protégeant l'espace entre la base de la cheminée et son toit des nids d'oiseaux, d'un couvercle à charnière pour le nettoyage de la cheminée. Le toit de la structure diffère sous une variété de formes:

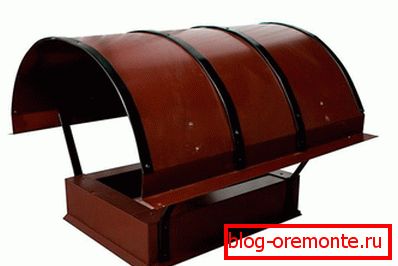

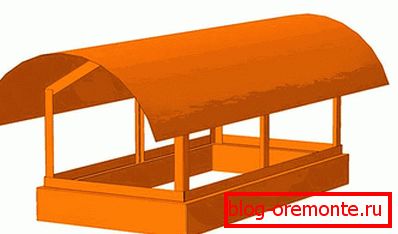

• voûté;
• pignon;
• pignon;

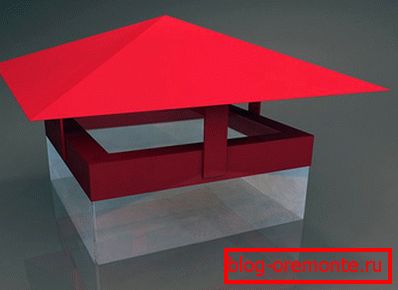

• chetyrehskatnaya;
• joyeux anniversaire
• comme une flèche.

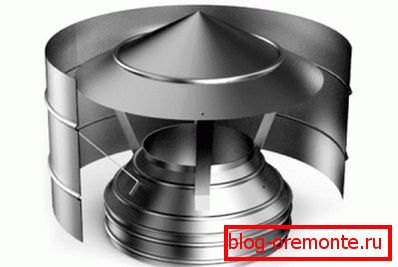

L'un des types de capuchon de protection est une girouette ou déflecteur, avec une protection circulaire contre le vent qui souffle. Les rafales de vent tombant dans une extrémité non protégée réduisent la traction dans la cheminée. Le dispositif sur le tuyau agit sur le principe aérodynamique, il modifie le vecteur de l'air en mouvement et augmente l'efficacité de la cheminée. Flyugarka comprend le cylindre inférieur, le verre supérieur en forme de cône tronqué et un capuchon qui protège la structure. Le déflecteur a deux canaux pour la sortie de fumée - le canal annulaire inférieur entre les cylindres et le haut, qui termine le dessin. Selon le vent soufflé, les produits de la combustion sont évacués par l’un d’eux. L'appareil est en acier galvanisé, capable de durer longtemps dans des conditions de fonctionnement difficiles. Le diffuseur est fixé au cylindre inférieur avec une pince. Le parapluie-cap est installé sur le diffuseur à l'aide de supports.

Fabrication

Après avoir choisi le matériau et le design de la tête, nous allons voir comment le fabriquer de vos propres mains. Pour l'auto-fabrication, un toit à deux versants avec un toit à deux pentes et un tuyau carré ou rectangulaire convient. Le travail nécessitera les outils et matériaux suivants:

1. Ciseaux pour le métal.
2. Perforateur.
3. La roulette
4. Vice
5. Tôle pour le toit.
6. 4 morceaux de tuyau profilé 20-20 mm.
7. Coin en métal.

La première étape consiste à mesurer l’ouverture du tuyau de manière à ce que le produit fini soit solidement porté dessus, en ajoutant 5 mm aux dimensions. Selon la taille de la base est soudé pour la cheminée de 4 pièces d'angle en métal. Aux coins de la crémaillère soudée d’une longueur de 50 cm, ils supporteront le toit. La taille des racks et des angles pour la base est la même - 20 × 20 mm. Les supports de la calotte sont soudés non pas au bord, mais à une hauteur de 20 cm, leur partie inférieure s'enfoncera dans le tuyau sur trois briques pour une meilleure fixation de la structure. La partie supérieure d'une longueur de 30 cm servira à fixer le toit. La tôle d'acier pour le toit de la cheminée, découpée dans un rapport 2 × 3, plie dans un étau à un angle de 90 degrés et forme deux pentes. Ce capuchon sera fixé aux supports avec des plaques et des rivets. Deux trous pour les fixations sont percés dans chacune des quatre plaques métalliques de 20 mm de large. Ils sont appliqués sur la découpe de toit et les étiquettes y sont transférées. Pour ces marques dans le capuchon métallique perforé des trous pour les rivets.

Toutes les parties de la base sont recouvertes d'un apprêt, puis d'une peinture spéciale pour le métal. Le toit est traité de la même manière et peint dans la couleur de la base. Les plaques de montage sont soudées aux poteaux selon un angle. Ils ont mis sur le toit et après avoir aligné les trous fixés avec des rivets. Cheminée finie posée sur le tuyau et sécurisée avec des ancres. La conception nécessite une fixation fiable pour ne pas être emportée.

Un simple modèle de cheminée peut permettre à quiconque sait utiliser l'outil. Avec un capuchon de protection, le système de chauffage fonctionnera plus efficacement. Pour un design élégant, le design est décoré d'éléments en fer forgé.
