La structure du toit est un système complexe avec des éléments de support, un revêtement d'étanchéité, une isolation et une isolation anti-vapeur. Toutes les unités de toiture sont soumises à des charges temporaires et permanentes. Elles doivent donc avoir une capacité portante élevée pour éviter toute déformation ou même l’effondrement du toit. Pour assurer la durabilité et la longévité, un calcul précis détermine la composition du cadre, la distance entre ses éléments et leur section. En règle générale, dans le secteur de la construction de logements privés, le système de toiture à chapeaux est utilisé, ce qui permet de bloquer des structures d’une largeur maximale de 16 mètres. Dans cet article, nous allons parler de sa structure, de ses fonctionnalités et de ses principaux nœuds.

Appareil et fonctions

Une structure constituée d'éléments de soutien interconnectés soutenant les pentes du toit est appelée système de fermes de toit. Il remplit les fonctions d'une sorte de cadre, qui donne l'inclinaison et la forme du toit. L'installation de la structure du toit est effectuée uniquement après le calcul des charges qui l'affecteront pendant le fonctionnement. Un cadre correctement conçu résoudra les problèmes suivants:

1. Utilisé comme base pour la fixation du matériau de toiture. L'installation d'un matériau imperméabilisant à la surface de la pente se répercute sur les caisses de la charpente, qui répartit uniformément le poids du revêtement et lui confère une forme rigide.
2. Forme la pente de la structure du toit. Les pieds du cadre sont montés sous une pente par rapport à la base, grâce à quoi le toit acquiert une forme triangulaire. La surface inclinée de la pente permet à l'eau et à la neige de glisser librement sans augmenter la charge sur les éléments du système porteur.
3. Donne la rigidité de la structure et la capacité de charge. Le toit est soumis à des contraintes sévères dues au poids important du toit, à l'isolation thermique, au poids de la charpente de toit et au capot anti-neige. Le système de toit doit donc avoir des propriétés de résistance élevée et rediriger le poids du toit vers les piliers.

Faites attention! Le système de toit de type naval s'appelle la structure porteuse de toit, qui comprend des piliers verticaux reposant sur les murs porteurs internes. L'installation d'un tel cadre est effectuée si un mur principal est installé au centre de la maison. Un toit avec un système de fermes suspendues est uniquement soumis à une contrainte de flexion, grâce à quoi il ne nécessite pas d'éléments d'expansion compensateurs.

La composition

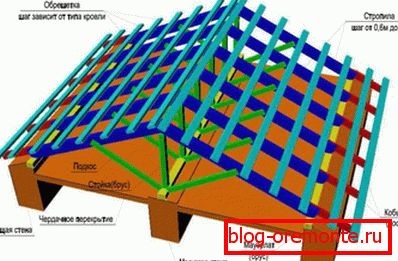

Avant d'installer le toit, vous devez effectuer un calcul précis des charges qui l'affecteront, ainsi qu'un projet détaillé. Ces calculs simples aideront à déterminer quels éléments seront inclus dans le système de chevrons obliques, à calculer leur section transversale et la distance qui les sépare. Si le toit a un support sur les murs porteurs internes, son cadre est constitué des éléments suivants:

• Mauerlata et couchée. Ces termes sont appelés éléments de support de la structure du toit, fixés sur le niveau supérieur des murs, sur lesquels les pentes du toit sont supportées. Ils sont faits de bois de conifères avec une section de 100x100 mm ou 150x150 mm. Le Carême se caractérise par le fait qu’il est monté sur les cloisons internes et que l’on peut fixer des montants verticaux soutenant le faîte.
• Le chevron Les chevrons suspendus sont installés par paires le long de la pente du toit. Leur particularité est qu'ils disposent de 2 points d'appui - sur le mauerlat et sur la piste de crête. De ce fait, la structure est durable et ne ressent pas les contraintes exercées sur la fraise. Le pas entre les chevrons, l'épaisseur des jambes détermine le calcul en tenant compte du poids de la toiture et des conditions climatiques.
• Éléments de sous-traitants. Les éléments secondaires sont appelés éléments de support supplémentaires, grâce auxquels le toit acquiert une grande capacité portante. Cette catégorie comprend les supports verticaux, appelés drains, bouffées horizontales, ainsi que les jambes de force supportant les chevrons.
• Caisses La caisse est montée perpendiculairement aux pieds des chevrons et le matériau de toiture est en cours d'installation. Le calcul des charges détermine si la base du toit doit être solide ou en treillis.

C'est important! Lors de la conception d'un système de toit en pente, l'essentiel, avant le montage, est de calculer correctement les charges permanentes et temporaires auxquelles est soumis le toit d'une maison. Les caractéristiques distinctives du cadre de ce type sont l'utilisation de murs porteurs internes pour l'installation de cales, construction verticale, supportant la structure de faîtage.

Des vues

Le toit renverse plusieurs types de charges, y compris la dilatation et la flexion Pour compenser ces tensions, ainsi que pour rendre le système de fermes stable et rigide, un grand nombre d'éléments de compensation sont utilisés, dont la section transversale détermine le calcul. Pour éviter les déformations du cadre, l'installation du toit est effectuée à l'aide de fixations mobiles. Les chevrons suspendus sont du type suivant:

1. Sans laisser de trace. L'installation du cadre de la nacelle sans cadre de la nacelle est réalisée à l'aide de fixations mobiles. Grâce à cela, même après la fixation, les composants du système peuvent compenser la charge sur les murs porteurs. Les jambes de suspension de ce type sont fixées d’un côté par une charnière et de l’autre par un curseur.
2. Spacer. Les chevrons expansionnels du type nylon n'ont pas deux degrés de liberté, mais un. Dans ce cas, une extrémité de la jambe est fixée de manière rigide et l’autre avec un curseur, une charnière ou un autre support mobile. Le cadre en treillis d'espacement permet l'installation de la plaque d'alimentation, car il a un léger effet de cambrure sur les supports de roulement externes.

Les couvreurs expérimentés qui chevauchent des maisons en bois qui n’ont pas encore terminé le processus de rétrécissement utilisent des ossatures en treillis sans support, dont les supports mobiles peuvent compenser les déformations dues au séchage progressif du bois. Le calcul est que la construction non fixée va s'installer avec la boîte à la maison.

Caractéristiques spéciales

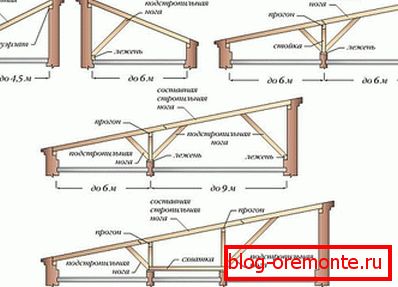

La conception de la charpente en verre du toit dépend de nombreux facteurs. La composition du système dépend de la pente des pentes, des conditions climatiques dans la zone de construction, du matériau de couverture choisi. Pour prendre en compte tous ces critères, vous devez effectuer le calcul des charges sur le toit. En fonction de la largeur de la structure qui se chevauche, la charpente présente les caractéristiques suivantes:

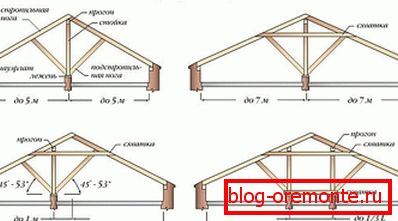

• Pour recouvrir des structures jusqu’à 10 mètres de large, un seul support de palier sur lequel sont montés des montants verticaux suffit. Pour compenser la déviation des longues jambes de la ferme, réglez les jambes de force.
• Pour recouvrir des structures d'une largeur allant de 10 à 14 mètres, un mur porteur interne suffit également. Toutefois, pour renforcer le cadre en treillis, composé d’un mauerlat, d’une bûche, de pieds en treillis, de treillis, de supports et de montants, utilisez des inhibitions horizontales qui compensent la charge de rupture.
• Pour chevaucher la structure d'une largeur de 16 mètres, il faut 2 murs porteurs internes. Dans ce cas, la charpente se compose d’un mauerlat, d’une bûche, de chevrons, de jambes de force, de supports, de boulons et d’un serrage.

Gardez à l'esprit que la longueur maximale des jambes de la structure en stratifié est limitée à la taille standard du bois, qui est de 6 mètres. Bien sûr, vous pouvez fabriquer des chevrons de rasoir ou mettre des pouliches, mais cette conception sera moins durable.
