Comment amener la cheminée à travers le toit, la hauteur de

Les appareils de chauffage sont un attribut nécessaire de tout bâtiment résidentiel, offrant une température confortable pour la vie durant la période froide, qui dure 9 mois dans la plupart des régions de la Russie. Cependant, le confort supplémentaire s'accompagne d'un certain degré de risque d'incendie. Une attention particulière est donc accordée à la cheminée, à l'aide de laquelle la fumée et les produits de combustion sont retirés des générateurs de chaleur et évacués à l'extérieur de la pièce. Cet article expliquera comment faire passer une cheminée par le toit en respectant toutes les exigences de sécurité.

Conséquences d'une mauvaise installation

En règle générale, les services d’installation de la cheminée ne font pas partie des travaux de l’installateur du poêle ou de l’équipement au gaz; La simplicité imaginaire de la tâche oblige les artisans du bois à refuser les services de maîtres-toitures professionnels. Néanmoins, la mauvaise qualité du tuyau de toiture conduit à des conséquences graves:

1. L'humidité s'infiltre dans la maçonnerie par un passage de tuyau qui fuit, détruisant progressivement la cheminée en brique.
2. L’augmentation de l’humidité à l’intérieur du conduit de cheminée stimule la propagation de microorganismes et de moisissures. Les spores de certaines espèces de champignons étant dangereuses pour l'homme, l'utilisation du tube infecté n'est pas sûre. Dans les cas avancés, la cheminée et le poêle doivent être remplacés.
3. La pénétration de l'eau dans le passage de la cheminée à travers le toit réduit de moitié les propriétés isolantes de l'isolant. De plus, après séchage de la couche d'isolation thermique, ses caractéristiques ne reviendront jamais au niveau précédent.
4. Même le système en treillis souffre d'un mauvais enlèvement du tuyau à travers le toit, car l'humidité y pénétrant par un passage qui fuit conduit à la pourriture et à la destruction.
5. Les lacunes près du passage de la conduite perturbent la circulation normale de l'air à l'intérieur du grenier, ce qui entraîne une augmentation des pertes d'énergie et des coûts de chauffage.

En passant, non seulement les cheminées des fournaises sont amenées sur le toit, mais elles placent également des tuyaux de chaudières à gaz et des conduits de ventilation, pour lesquels ils utilisent les mêmes méthodes.

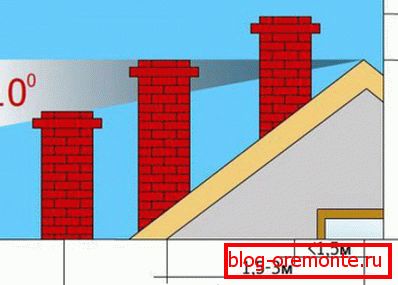

Le choix de l'emplacement de la sortie de la cheminée et de sa hauteur

La première condition pour la qualité du tuyau de sortie à travers le toit - le placement correct de la cheminée sur le toit. Le fonctionnement de l’ensemble du système de chauffage dépend de ce facteur. Par conséquent, pour éviter les erreurs, l’installation est réalisée conformément aux exigences de sécurité du bâtiment et de protection incendie:

• Les tuyaux de cheminée sont placés à proximité immédiate du sommet du toit, à une distance de 1 à 1,5 m.
• La hauteur recommandée de la cheminée par rapport au faîte du toit pour assurer un tirage normal du poêle est de 0,5 à 1,5 m
• Plus la cheminée est haute, plus la force de traction dans le four ou la chaudière à gaz fournie est grande.
• Plus le tuyau est bas sur la pente, plus sa longueur doit être grande pour que la hauteur recommandée de la cheminée au-dessus du toit soit conforme aux recommandations.
• Des paramètres tels que la hauteur de la cheminée, le diamètre de la section sont choisis en fonction des recommandations du fabricant du dispositif de thermogénération ou en fonction du calcul.
• La cheminée consiste principalement en des sections verticales de tuyaux, la longueur des segments horizontaux ne doit pas dépasser 1 m.
• Placez la sortie est placée entre les éléments du système de ferme, afin de ne pas violer son intégrité.

La difficulté principale à maintenir le tuyau à travers le toit est que la température des murs augmente pendant le passage de la fumée, ce qui rend dangereux l’enflammation des matériaux combustibles du système de fermes.

Pénétration élastique

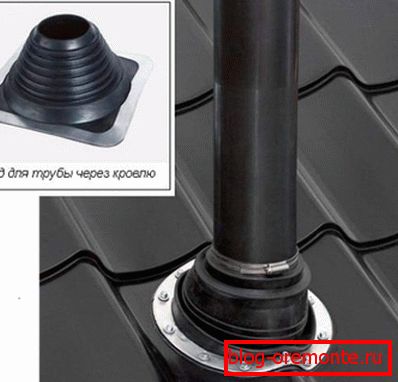

Le plus souvent, dans le secteur privé, l’installation de tuyaux métalliques à section transversale circulaire est mise en œuvre. Pour assurer l'étanchéité du passage, utilisez un dispositif spécial - pénétration élastique. Ce produit est un silicone ou caoutchouc à haute résistance, en forme d’entonnoir avec un large rebord en forme de carré ou de cercle, appelé tablier. En raison de ses propriétés, la pénétration élastique prend n'importe quelle forme, en s'adaptant à l'angle d'inclinaison de la pente. Il résiste à des températures extrêmement basses ou élevées, à l'exposition à des produits chimiques agressifs et à une large palette.

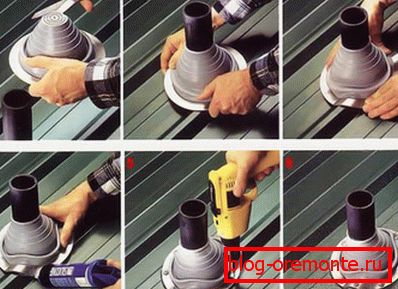

Lors de l'achat d'un revêtement élastique, ils sont guidés par le diamètre du tuyau et la couleur du matériau de couverture. Les modèles universels, sous la forme d'une pyramide à gradins, conviennent à toutes les tailles. L'ajustement se fait en ajustant la pénétration au niveau souhaité. Il est très simple d'installer un tablier élastique sur le toit. Vous devez le placer sur le passage de la cheminée, placer un cercle en métal avec des trous pour les attaches, traiter le joint avec un produit d'étanchéité résistant au feu et le fixer à l'aide d'un tournevis. Pour les toits à forte pente, appliquez un type spécial de pénétrations en plastique avec une bride de montage à angle donné.

Traversée de métal

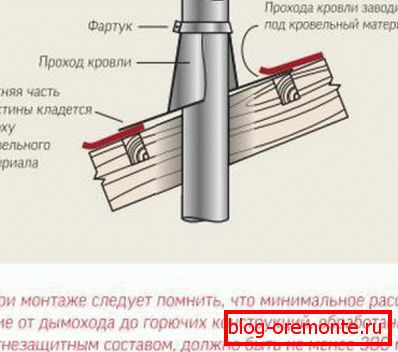

Dans les magasins de construction, vous pouvez trouver un autre type de pénétrations pour tuyaux ronds: une traversée en métal. Il est utilisé pour effectuer le passage de la cheminée à travers un toit sans relief. Les tuyaux en acier allié prêts à l'emploi ont un angle de toit standard, qui est sélectionné sur la pente du toit. Pour installer, vous devez:

Découpez un trou approprié dans le toit. Pour ce faire, utilisez un marqueur sur la surface du balisage de toit. En fonction du matériau de couverture, la découpe est effectuée à l'aide d'une meuleuse ou de ciseaux tranchants, en reculant de 1 à 2 cm à l'intérieur du cercle.

• Retirez le matériau d'étanchéité et d'isolation du trou en libérant le passage pour la cheminée. Si nécessaire, retirez les éléments de la latte en les découpant avec précaution.
• Sur la face inférieure du toit, fixez une feuille de matériau résistant au feu avec une ouverture du diamètre requis de telle sorte qu’il y ait une marge de 15-20 cm de chaque côté de la cheminée.
• Poussez le module du tuyau dans le trou, connectez-le à la cheminée posée en serrant la jonction avec un collier.
• Pour poser le tuyau de refoulement sur le tuyau, fixer à la surface de la pente avec un mastic résistant au feu et visser avec un capuchon en caoutchouc.
• Pour ajouter un tuyau avec de nouveaux segments de sorte que la hauteur de la cheminée dépasse le niveau de la crête de 0,5 à 1,5 m.

Certains maîtres préfèrent utiliser une méthode différente: ils sont préalablement scellés dans un tuyau de cheminée à travers l'entrée, en l'isolant avec un matériau thermo-isolant, par exemple de la laine de roche, et ensuite seulement cette structure est montée dans le passage.

Conclusion de tuyaux rectangulaires et carrés

Les poêles à bois et les cheminées en brique, le plus souvent de forme carrée ou rectangulaire, utilisez donc d'autres méthodes pour l'amener sur le toit. Cette tâche est destinée à un maître de four expérimenté, et non à un artisan à la maison, car le processus utilise une technique de maçonnerie spéciale. Lorsque la cheminée approche du toit, un trou de taille appropriée y est ménagé avec une marge de 2 à 5 cm à travers laquelle le poêle conduit le tuyau vers le toit. Bien que les briques résistantes à la chaleur retiennent parfaitement la chaleur à l'intérieur du tuyau, le passage est coupé avec des feuilles d'amiante pour protéger les chevrons du feu.

Une bande d'étanchéité douce sur une base en plomb ou en aluminium, dont le bord inférieur est fixé au toit avec un scellant, est fixée au tuyau en brique avec un profil en métal. Après cette imperméabilisation peu sophistiquée est fermé avec un tablier décoratif spécial. Il se compose de quatre pièces supplémentaires et est installé sous le matériau de toiture, ce qui rend le passage soigné et bien protégé.

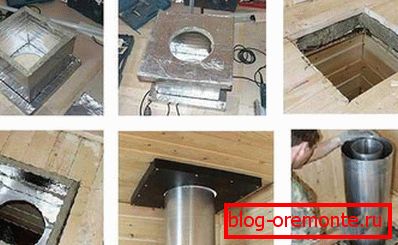

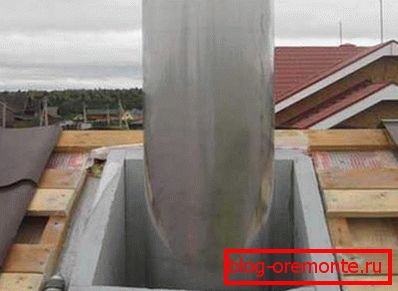

Installation de la boîte de sortie

La structure de la toiture est constituée de couches de plusieurs matériaux dont les qualités réfractaires sont exprimées de différentes manières. Bien que la plupart des matériaux de couverture ne brûlent pas et ne favorisent pas la combustion, le système de toiture, traditionnellement en bois, ne possède pas de telles propriétés. Afin de pouvoir retirer la cheminée en toute sécurité à travers tout matériau, montez la boîte de passage:

• La première étape consiste à acquérir ou à fabriquer une boîte en matériau réfractaire, par exemple en métal ou en amiante. La taille de la boîte est choisie en fonction de la section transversale du tuyau, de sorte qu’entre leurs parois, elle soit d’au moins 15 cm.
• Une fois le trou fait, un conduit y est installé, le bord supérieur est aligné avec le niveau de la pente du toit.
• Retirez la cheminée à travers le trou dans la boîte de passage. Les bords du film d'étanchéité et du pare-vapeur sont collés au tuyau avec un mastic résistant au feu et une bande renforcée.
• La claydite est coulée dans la boîte ou de la laine de roche est déposée pour isoler la cheminée. Les matériaux d'isolation thermique sont placés en tenant compte du fait qu'ils ne doivent pas entraver la circulation de l'air.
• À l’extérieur, le tuyau de cheminée, selon la forme et le matériau de la toiture, est garni d’une pénétration élastique, d’un tablier décoratif ou d’un tuyau métallique.

Une sortie de cheminée bien faite ne gâche pas l'apparence du toit, ne laisse pas entrer l'humidité et est sans danger du point de vue de la réglementation anti-incendie. Observez la technologie appropriée pour le passage des tubes à travers les plafonds afin de vous protéger et de protéger votre propriété.
