Comment calculer avec précision le profilage de toiture -

La feuille professionnelle est un matériau de toiture moderne, qui est une tôle d'acier galvanisée ondulée avec un revêtement de polymère ou de peinture. Apprécié pour son prix raisonnable, sa durabilité et son caractère pratique, il est largement utilisé dans la construction de logements privés de faible hauteur. De plus, savoir calculer la tôle de toiture et la couper correctement permet d’économiser considérablement sur les travaux de couverture. Il existe des programmes spéciaux permettant de déterminer rapidement le nombre de feuilles nécessaires pour chevaucher les rampes de couverture, mais ces calculs peuvent être effectués indépendamment, sans utiliser de calculatrice. Dans cet article, nous allons décrire comment effectuer de manière indépendante un calcul exact de la quantité requise de feuilles professionnelles.

La conception

Il est nécessaire de commencer le calcul de la quantité requise de feuille professionnelle par la conception du toit, la création d’un schéma ou un dessin. Au cours de ce processus, il est nécessaire de déterminer avec précision le nombre, la forme, la taille et la pente des pentes de la toiture, car le nombre de feuilles de revêtement de sol ondulé nécessaires et la marque utilisée dépendent de ces paramètres. Dépend d'un dessin:

• Épaisseur d'une feuille professionnelle. Sur les structures dont l'inclinaison est inférieure à 45 degrés, la neige demeure sur les pentes, ce qui crée une charge supplémentaire sur le sol et la charpente de la structure. Elles utilisent donc des tôles profilées de grande épaisseur. Plus il est raide, plus le platelage peut être mince pour le recouvrir. La tôle en billettes d’acier épais a une résistance et une capacité de charge plus élevées, mais son coût est plus élevé.

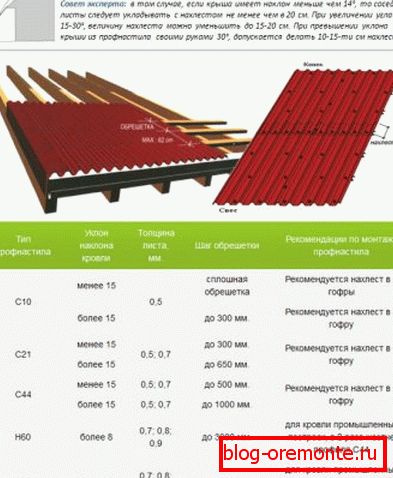

• L'ampleur des chevauchements verticaux et horizontaux. Dans le calcul du matériau, il faudra nécessairement inclure un coefficient reflétant l’importance de la pente du toit, car il dépend de la disposition du revêtement. Les feuilles empilées se chevauchent aux joints entre elle s'est avérée serrée. Plus la pente du toit est raide, moins le chevauchement est recommandé. Pour les structures avec une pente de 12 degrés, il est recommandé de respecter un chevauchement de 25-30 cm, ce qui réduit la surface utilisable d'une feuille et augmente la consommation de matériau.

Обратите внимание! La conception и точный расчет необходимого количества профлиста помогает сократить расходы на кровельные материалы, избежать ошибки при раскрое и минимизировать отходы. Упростить вычисления поможет онлайн-калькулятор, в который нужно просто ввести размеры, число и уклон конструкции. При определении оптимальной формы и вида конструкции учитывают климатические условия региона строительства и формы сооружения.

Calcul à l'aide de la calculatrice

Un programme de calcul moderne, qui appartient au domaine public, peut compter en quelques secondes le temps nécessaire à la création d’une structure par une feuille de calcul professionnelle. Pour ce faire, entrez simplement les données d'origine: le nombre de rayons, leur forme, leur taille et leur pente. Les programmes vous permettent d’effectuer le calcul rapidement et avec suffisamment de précision. De plus, ils ont des fonctionnalités supplémentaires:

1. Calcul rapide et précis des matériaux nécessaires pour le toit de forme complexe.
2. Construction automatique du plan de la toiture et mise en œuvre de la couverture de coupe optimale.
3. Possibilité de modifier certains paramètres et de comparer les résultats afin de réduire la consommation de matière et les coûts.
4. La possibilité de déterminer avec précision le nombre requis d’éléments supplémentaires du toit de la plaque professionnelle (profil de faîtage, chevilles, barres de jonction, vallées, barres anti-vent).

Notez que le calcul fait à la machine, a une grande précision et vous permet de visualiser rapidement le projet du toit. Plus la conception de la toiture est compliquée, plus l'erreur dans les calculs manuels est importante. Par conséquent, il est préférable d'utiliser un programme de calcul pour calculer la quantité de matériaux requise pour les structures à plusieurs surfaces.

Paramètres de base

Le principe de calcul du nombre requis de feuilles pour couvrir le toit repose sur des formules mathématiques simples, dont le calcul peut être facilement effectué sans utiliser de calculatrice. Pour ce faire, vous devez connaître les dimensions exactes (longueur et largeur) du toit, en tenant compte du porte-à-faux, ainsi que de leur pente. D'autres calculs sont basés sur les paramètres suivants:

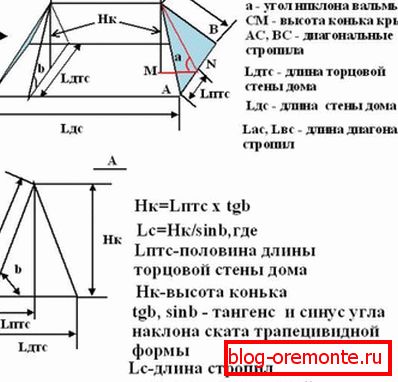

• Stingray carré. Il est déterminé à l'aide de formules trigonométriques en fonction de sa forme. Si la surface du toit a une forme rectangulaire, vous devez multiplier la largeur par la longueur pour effectuer le calcul de la surface du toit. Si le toit est asymétrique, le calcul est effectué séparément pour chaque rampe afin d'éviter toute erreur lors de la détermination de la quantité requise de tôle profilée.

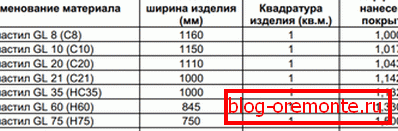

• Feuille de surface profilée. Lors du calcul de la quantité de matériau requise, la surface utile de la feuille ondulée, et non la totalité, est prise en compte. Cet indicateur reflète la taille de la couverture en feuille professionnelle diminuée des recouvrements: il dépend de la marque, de la quantité, de la hauteur des vagues et de la pente de la structure. Plus les ondes du matériau sont petites et plus la pente est petite, plus cet indicateur est petit et plus la consommation de revêtements de sol en carton ondulé est importante.

C'est important! Lors du calcul de la quantité requise de tôle profilée, il est déconseillé d'utiliser la surface utile du matériau spécifiée par le fabricant, car il s'agit d'un indicateur moyen ne prenant pas en compte la pente du toit. Le programme de calcul effectue des calculs plus précis puisqu'il calcule cet indicateur de la feuille professionnelle en fonction de la conception du toit.

Compter la technologie

Même sans utiliser une calculatrice pour les calculs, vous pouvez déterminer assez précisément le nombre de feuilles de carton ondulé nécessaires pour recouvrir le toit. Pour éviter une erreur, vous devez mesurer avec précision la longueur, la largeur et la pente. D'autres calculs sont effectués selon le schéma suivant:

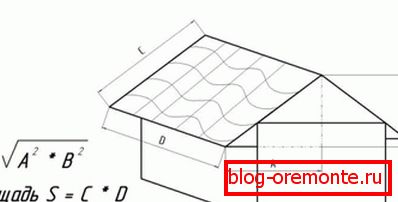

1. Tout d'abord, la surface de la pente est déterminée. Si le toit est à double pente, il a une forme rectangulaire et son paramètre peut être calculé en multipliant la largeur par la longueur de cette figure géométrique.
2. Déterminez ensuite la surface totale du toit, en ajoutant la surface des pièces individuelles. Si le toit est symétrique, alors rendez-le plus facile.
3. Calculez la surface utile de la feuille profilée en tenant compte de la taille du chevauchement horizontal et vertical.
4. Déterminez la quantité de matériau nécessaire en divisant la surface totale du toit par la surface effective d'une seule feuille. Ce chiffre est arrondi.
5. Ils estiment le nombre de feuilles nécessaires pour la rangée horizontale du toit, en divisant la largeur de la pente par la largeur utile de la feuille profilée.
6. Estimez combien de feuilles ont besoin de lignes horizontales. Pour cela, la longueur de la pente est divisée par la longueur utile du matériau.
7. En conclusion, le nombre requis d'éléments supplémentaires est calculé en considérant que leur longueur standard est de 2 m et que le chevauchement recommandé est de 10 à 20 cm.

Des artisans expérimentés affirment qu’il existe un moyen de faciliter le calcul du revêtement de sol en carton ondulé afin qu’il chevauche le toit. Pour ce faire, vous devez acheter une feuille professionnelle dont la longueur correspond à la longueur de la pente. Cette technologie permet de réduire les chevauchements horizontaux, ainsi que la consommation de matériaux.
