Comment calculer le diamètre du tuyau: déterminer les

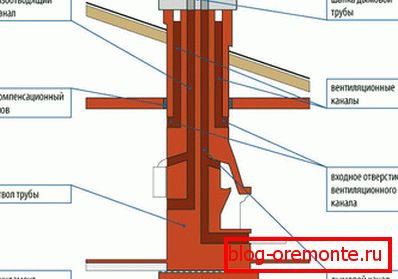

Le calcul correct des paramètres du trou de cheminée est une condition préalable au fonctionnement sûr et efficace du système de chauffage installé dans votre maison. Pour tout faire correctement, nous vous suggérons de vous familiariser avec les bases du design du canal de fumée, ainsi qu'avec le schéma de l'appareil de sa partie surnaturelle.

Faites attention! Il convient de noter que l'auto-calcul n'est efficace que s'il est conforme aux exigences du fabricant de l'équipement de chauffage utilisé dans la maison.

Méthodes de calcul

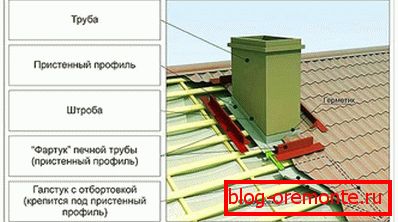

Sortie de tuyau

Le choix de la taille des conduits de cheminée d’un type particulier peut être effectué de différentes manières:

  1. Selon le premier d'entre eux, le diamètre de la partie supernumérale de la cheminée est calculé sur la base des données figurant dans le passeport du système de chauffage. Dans ce cas, tout ce qui est requis de vous - est de déterminer sa hauteur optimale.
  2. Pour les foyers ouverts, vous pouvez connaître la taille du tuyau à l'aide des valeurs de sa hauteur et de la surface du portail de chauffage. Au cours des calculs, il sera nécessaire d’utiliser un diagramme spécial dans lequel les segments correspondant aux paramètres spécifiés sont posés. Le point d'intersection des lignes droites verticales et horizontales tracées à travers les extrémités des segments obtenus donne le diamètre de canal souhaité, déterminé conformément au tableau joint au diagramme. Donc, avec une surface de foyer de 0,7 m2 et selon une hauteur de cheminée d’environ 12 mètres selon le tableau, nous déterminons que le point d’intersection des lignes correspondant à ces paramètres du diagramme se situe dans la zone de l’indicateur 25. Cette valeur sera celle souhaitée.
  3. La valeur de l'indicateur souhaité pour les poêles de sauna est déterminée par leur puissance spécifique (pour 1 kW de puissance devrait représenter environ 8 cm du diamètre du tuyau). Dans ce cas, le calcul est effectué selon la formule suivante: D = P (kW) 8, où P est la puissance du four et D le diamètre de la section de conduite en centimètres.
Calcul du diamètre

Nous notons par ailleurs que la taille du canal de fumée dans les fours du bain dépend également du type de combustible utilisé et de la hauteur de la partie supérieure de la cheminée. À titre d’exemple, on utilise généralement des fours à bois dont la puissance n’est pas suffisante pour créer une poussée optimale. Dans ce cas, il est recommandé d'utiliser un tuyau élargi. En outre, devrait tenir compte des différentes nuances que vous pouvez trouver dans la littérature spéciale.

Approche simpliste

Au cas où il serait nécessaire de déterminer le diamètre du canal sans impliquer d'outils auxiliaires (graphiques et tableaux) dans les calculs, il faudra tenir compte non seulement de la hauteur de la structure, mais également de la présence d'un "souffleur" assurant la circulation de l'air extérieur.

Vous pouvez utiliser un rapport relativement simple, prenant en compte les dimensions de travail du four et en supposant qu'avec une plus grande quantité de matériau combustible, la capacité du four aura une valeur accrue.

Faites attention! La section transversale de la cheminée doit être choisie sur la base d'un rapport de 1: 1,5 à la taille du four. Dans le même temps, il ne devrait pas être inférieur à la taille du ventilateur.

Plus la conduite est haute, meilleure est la poussée.

Ainsi, en utilisant cette simple proportion, vous pouvez calculer indépendamment la section transversale du tuyau de cheminée. Lorsque vous choisissez un modèle de poêle ou de cheminée dans une partie de son canal de cheminée, il est nécessaire de suivre une règle simple: plus il est élevé, meilleures sont les caractéristiques de traction du chauffage. Donc, avec l'augmentation de la section transversale de la cheminée, ses caractéristiques de traction augmentent proportionnellement à la taille.

Il faut tenir compte du fait qu’avec une augmentation de la poussée, la consommation de carburant consommé augmente également. Pour économiser les matériaux combustibles, lors du calcul de la hauteur du conduit de cheminée, il est nécessaire de choisir une valeur intermédiaire qui réponde à toutes les exigences ci-dessus.

Canaux de cheminée

En ce qui concerne la détermination des dimensions du canal de la cheminée, monté dans des bâtiments à plusieurs étages, dans une situation similaire, vous devrez probablement faire appel à des spécialistes. Cela s'explique par le fait que les immeubles de grande hauteur comportent des zones importantes qui doivent être entièrement chauffées (par opposition aux petits immeubles de banlieue qui ne sont que partiellement chauffés). En conséquence, le chauffage utilisé dans le bâtiment doit avoir une puissance accrue suffisante pour chauffer toutes ses pièces.

Dans ce cas, une assistance extérieure ne sera requise qu’au stade de la conception de la future structure. Si vous avez une certaine expérience des travaux de construction, ainsi que la capacité d'utiliser la documentation de projet appropriée, il ne sera pas difficile de faire un calcul vous-même.
