Comment connecter les chevrons les uns aux autres dans un

Une charge importante est créée sur le cadre de toiture créé par le matériau de toiture, la couche d’isolation thermique et le poids de la neige se trouvant à la surface des pentes. Pour éviter l'effondrement de la structure, un système de toiture a été conçu en tenant compte de toutes les forces susceptibles de l'affecter. Lors du calcul, déterminez le nombre et la taille requis de la section transversale des pieds de chevron sur lesquels repose l'essentiel du toit. Cependant, la connexion des chevrons dans la crête est tout aussi importante. Cet article vous expliquera quels types de connexions existent, comment les établir correctement et en quoi dépend le choix de l'une ou l'autre méthode d'attache.

Types de nœuds de connexion

Les fermes de toit constituent la base de la charpente, dans lesquelles les différents éléments sont interconnectés lors de la construction de différentes formes géométriques, par exemple triangulaires ou pentagonales. Le triangle est l’un des aspects les plus durables et résistants aux influences extérieures de la figure. Ce type de regard est donné aux fermes à deux versants et à toits semi-crénelés ou en croupe.. Le nœud de connexion est appelé lieu d’épissage ou de fixation des chevrons entre eux, avec une plaque de puissance, des supports supplémentaires. Dans la construction du système en treillis, les types de nœuds suivants sont utilisés:

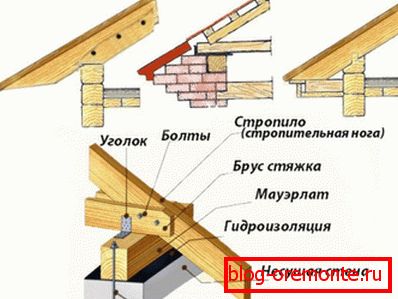

• Fixation à la plaque d'alimentation. Chaque pied de botte a un point de fixation à la base du cadre, appelé barre mauerlat. Sa tâche consiste à répartir uniformément la charge du poids du toit et à la faire passer à travers les murs porteurs jusqu'à la fondation de la structure. La violation de l'intégrité du mauerlat réduit sa résistance, de sorte que la connexion est réalisée à l'aide de barres, d'angles métalliques ou de scies aux extrémités des pieds des chevrons.
• Nouer les chevrons entre eux. La connexion des chevrons du toit entre eux s'exerce dans le faîte du toit. En plus du poids du matériau de toiture, les jambes du cadre sont soumises à des contraintes sur le flex et sur la déflexion. Par conséquent, le nœud de faîte est sous pression constante. La fiabilité et la capacité de charge du système de fermes dépendent de la force et de la précision de cet accessoire.

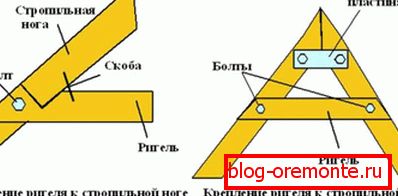

• Unité d'amarrage avec éléments de support supplémentaires. Pour réduire et redistribuer la charge depuis la butée, utilisez des boulons, des vis, des contrefiches et des crémaillères. Ils sont reliés les uns aux autres par une attache en demi-bois, des plaques de métal ou des clous.

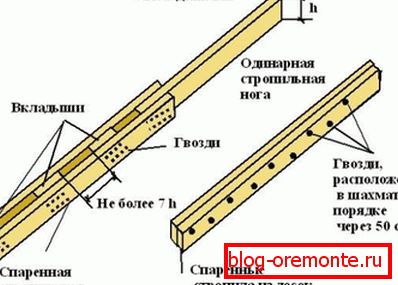

• Noeud d'épissage. Pour la fabrication de chevrons pour toits dont la largeur de la pente dépasse la longueur standard de 6 m, utilisez la méthode d'épissage de bois de 2 à 3 fragments

C'est important! Lors de la construction d'une structure en treillis, deux types de nœuds de connexion sont utilisés: rigide et mobile. Les fixations dures sont appelées lorsque les éléments sont fixés entre eux, immobiles. Les connexions mobiles ont la possibilité de changer de position, des "curseurs" métalliques spéciaux leur étant utilisés.

Façons de relier les chevrons dans la crête

Le nœud de faîte du système de fermes est situé au sommet du toit et est formé par la connexion entre les jambes d'une paire de fermes. Non cette section du cadre pose une énorme charge pour que le cheval le supporte, les couvreurs expérimentés utilisent les options de montage suivantes:

1. Butt. Afin de réaliser la liaison bout à bout, une extrémité des planches utilisées pour la fabrication des pieds est sciée selon un angle de sorte que, lorsqu'elles sont combinées, elles forment un angle. Pour fixer les chevrons à cet endroit, utilisez des clous et enfoncez-les à l’extrémité du pied pour qu’il passe à travers les deux jambes. Pour renforcer le montage de bout en bout, utilisez des plaques métalliques spéciales avec des trous pour les vis. Imposer une jonction de chevrons de deux parties et fixer des vis ou des clous autotaraudants.

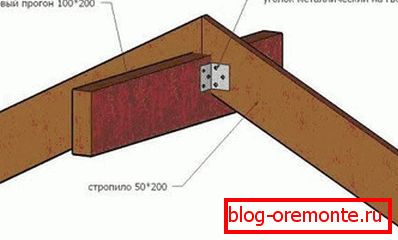

2. Sur le faisceau. Une autre méthode de montage de bout en bout implique l'utilisation d'une barre, appelée poutre faîtière. En choisissant cette méthode de liaison, les chevrons sont également coupés selon un angle le long du motif, mais ne sont pas fixés non pas les uns aux autres, mais fixés sur un bois. Lorsqu'elle est montée sur une poutre, la crête a une extrémité non pointue mais plate.

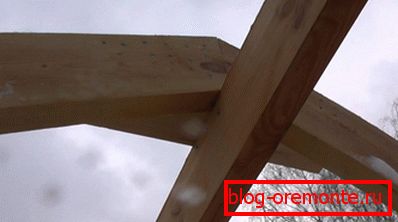

3. Chevauchement Pour fixer les pieds des treillis qui se chevauchent dans le noeud faîtier, les extrémités des pieds sont jointes et fixées avec un goujon ou un boulon et un écrou en métal. Pour garantir la fiabilité des deux côtés, des rondelles de grand diamètre sont placées sur le boulon et certains artisans utilisent en outre un joint en caoutchouc.
4. Dans le groove. La connexion des chevrons dans la rainure convient aux menuisiers qualifiés et expérimentés. Il consiste à fabriquer dans une jambe de chevron et dans l’autre une pointe à laquelle s’associent les chevrons avec une cheville ou un clou en bois.

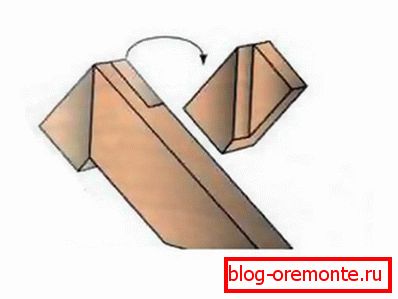

5. À demi arbre Fixation dans un demi-arbre un peu plus facile que la connexion dans la rainure. Étant donné que, pour l’exécuter, il est nécessaire de couper une entaille à la fin des chevrons égale à la moitié de l’épaisseur de la planche. En connectant ces rainures comme un casse-tête et en les fixant avec un clou ou un clou, les menuisiers obtiennent un nœud de crête solide.

Attention! Travailler avec des maisons en bois à partir de bois et de rondins nécessite une approche particulière. Comme le bois naturel change de taille au fur et à mesure que le pourcentage d'humidité change, la maison construite avec ce matériau se trouve au cours des cinq premières années d'exploitation. Pour compenser le rétrécissement, dont la taille atteint parfois 20 cm, des montages mobiles spéciaux sont nécessaires. C'est une plaque de fixation de chevrons, reliée par une tige métallique.

Principes de montage

Afin de relier les chevrons les uns aux autres en un nœud de faîtage, il nécessite les outils les plus courants: un crayon, un ruban à mesurer, une scie, un niveau de construction, un tournevis et une fixation. La qualité du travail dépend des règles suivantes:

• Le type de fixation utilisé pour chaque feuille de connexion est déterminé dans le calcul et la conception du système de fermes. Pour éviter toute confusion, cette information est reflétée dans le dessin.
• Pour que tous les points d'attache aient la même taille et le même angle, un motif sera créé à partir d'un pré-marqué.
• Si un boulon ou des vis sont utilisés dans le processus de fixation et que des trous doivent être percés, leur diamètre doit dépasser les dimensions de la fixation. Cela empêche le bois de se fissurer, se déformer et se déformer.
• Serrant les boulons, les vis auto-taraudeuses ou les clous, ils ne s'enfoncent pas sous la surface des planches, mais au contraire, laissent un petit espace pour ne pas endommager le bois lorsque l'humidité change.
• Chaque connexion des pieds en treillis dans un patin doit être serrée, mais pas serrée. Une fois l'installation terminée, une vérification de l'ajustement correct de tous les nœuds est effectuée.

Noeud de faîte du toit - la zone sur laquelle pèse le plus lourd fardeau. Par conséquent, la capacité portante de l'ensemble du système de fermes dépend de l'exactitude du calcul et de la qualité de la connexion du chevron.
