Comment construire un toit en croupe de vos propres mains -

Un artisan débutant peut commettre de nombreuses erreurs lors de la construction de la toiture de type coudée. La raison en est même pas la complexité de la conception ou de l'installation, et la mise en œuvre incorrecte des travaux de conception préparatoires. Tous les constructeurs professionnels le savent: pour couper une fois, il faut en mesurer au moins sept. Par conséquent, le toit en croupe est construit de ses propres mains uniquement sur la base de calculs techniques et d’un plan établi à ce sujet. Ensuite, lisez comment calculer les paramètres de base du toit, sélectionner la section transversale de ses éléments et effectuer l’installation de manière qualitative.

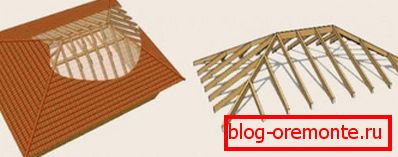

Caractéristiques de conception

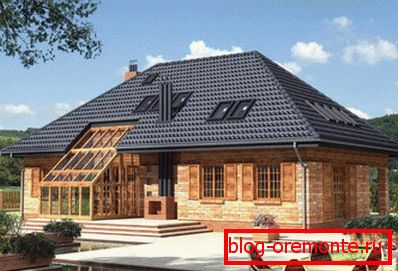

Toit en croupe – одна из разновидностей четырехскатной. Если посмотреть на дом с такой кровлей сверху, ее форма напомнит запечатанный конверт. Два ската меньшей площади в виде треугольника называют вальмовыми. А остальные два имеют трапециевидную форму и больший размер. Устройство кровли вальмового подтипа состоит из следующих узлов:

1. Skate: c'est le sommet du toit, la ligne que les fermes forment à leur jonction. La particularité de l'arête du toit en croupe est que sa longueur est inférieure à la longueur de la structure qui se chevauche.
2. Les hanches sont appelées rampes triangulaires, situées au-dessus des murs d'extrémité. Ils remplacent le fronton et sont formés de chevrons diagonaux et intermédiaires.
3. Скатов. Toit en croupe помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
4. Côtes Les côtes sont des angles formés à la jonction des hanches et des rayons trapézoïdaux. Le nombre d'arêtes du toit en croupe correspond au nombre de chevrons en diagonale, c'est-à-dire qu'il y en a quatre au total.
5. Système d'égouttement. Le drainage, composé d'entonnoirs, de tuyaux et de gouttières, est nécessaire pour l'évacuation de l'excès de liquide de la surface du toit en croupe dans l'égout pluvial.

Veuillez noter que le toit en croupe ne permet pas de créer un grenier car deux pentes supplémentaires réduisent considérablement le plafond de la pièce sous toit.

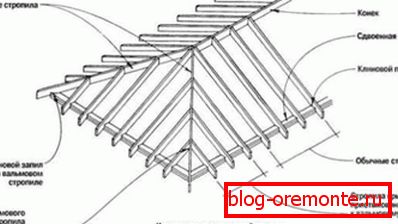

Chevrons et éléments de support

Le système de treillis de hanche est quelque peu différent de la double pente, la construction compliquée de rampes nécessite un plus grand nombre d'éléments. Il comprend:

• Ridge run. Faisceau qui relie la paire de fermes.
• Rafter diagonal. Quatre jambes de force formant les côtes des hanches. À partir de la fin du patin, ils se déplacent vers les joints de coin du mauerlat, se connectant avec le mauerlat. Leur longueur est plus longue que celle des chevrons ordinaires. Pour leur fabrication, ils utilisent des planches doubles ou des matériaux plus gros. Fait intéressant, l’angle des pieds de la diagonale est plus doux que celui des pieds intermédiaires; il ne faut pas l’oublier lors de l’établissement des dessins.
• Chevrons intermédiaires ou ordinaires. Les chevrons, qui fixent la pointe sur la crête et l'extrémité sur le mauerlate
• Chevrons ordinaires centraux. Six chevrons, qui accostent au bout du patin et au pied du chevron en diagonale. L'unité laborieuse du système de fermes, dont l'installation nécessite une attention particulière et un marquage précis.
• Jambes courtes ou dames. Les jambes courtes ne sont pas en contact avec la crête dans la partie supérieure, elles sont fixées aux chevrons diagonaux Plus l'échelle est basse, moins sa longueur est grande.
• Resserrement. Cavalier entre les paires de fermes ordinaires, en bois. Serrage situé au sommet du toit, sous le faîtage, appelé le boulon. Et comme le serrage inférieur, fixé à la base des chevrons, utilisez les poutres de plancher.
• Rack Bois installé verticalement qui supporte la crête, en transférant le poids du toit aux cloisons porteuses. Dans certains modes de réalisation, le système de ferme du rack est installé au milieu des chevrons pour libérer le centre de la pièce mansardée.
• Jambes de jambe ou de sous-traitants. Le support fixé perpendiculairement aux chevrons. La jambe de force protège les chevrons contre l'affaissement, il est nécessaire si la longueur des pentes du toit est supérieure à 4,5-5 m.
• Sprengel La ferme Sprengelnoy a appelé un appareil nécessaire pour supporter les pieds en diagonale. Il se compose de deux poutres: l'une relie les deux côtés du mauerlat et la seconde repose contre le premier et le chevron en diagonale.

Les maîtres-couvreurs expérimentés disent que le système de fermes ne sera fiable que si vous utilisez le même matériau, la même section et la même méthode de fixation pour la fabrication d'éléments.

Calcul et conception

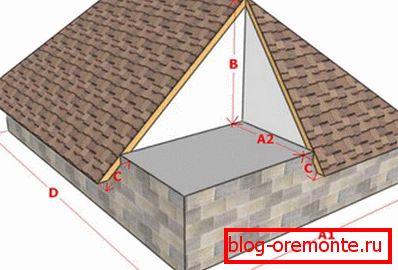

Avant de construire un toit en croupe, il est nécessaire d'effectuer un calcul des éléments de sa structure. Avant de commencer les calculs, un schéma de maison chevauchante avec toutes les dimensions connues est prévu. Ensuite, en utilisant des formules géométriques simples sur la base du théorème de Pythagore, déterminez:

1. La hauteur du patin. h = b x tg? / 2, où b est la longueur de la structure entre les jambes de la ferme de l'avant, hein? - l'angle des pentes.
2. La longueur des fermes ordinaires. e = b / 2 x cos?, où b est la longueur de la structure entre les jambes de la ferme à partir de l'avant, hein? - l'angle des pentes, e - la longueur des jambes en treillis ordinaires.
3. Patins carrés. S = 2ea, où S est la surface totale du toit gambulaire en pente, e est la longueur des chevrons ordinaires et est la longueur entre les jambes du chevron sur la longueur de la structure.

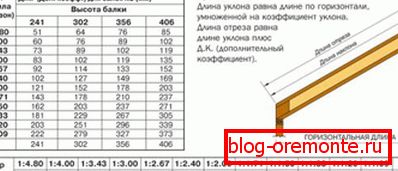

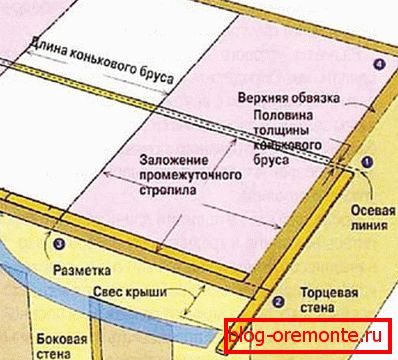

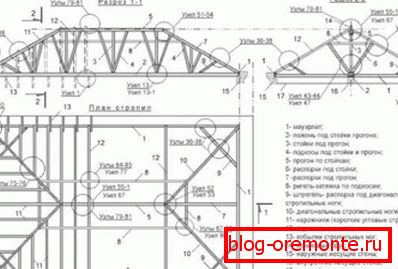

Pour les valeurs standard de la pente des pentes du toit en croupe, il existe des tableaux avec des coefficients avec lesquels vous pouvez calculer la longueur des chevrons diagonaux sans calcul, en connaissant les dimensions de la rangée et du fichier. Le pas entre les paires de fermes est également considéré dans les matériaux de référence, en se concentrant sur le type de bois, son épaisseur et la longueur des pentes. Les résultats des calculs sont appliqués au dessin, selon lequel le balisage est ensuite effectué.

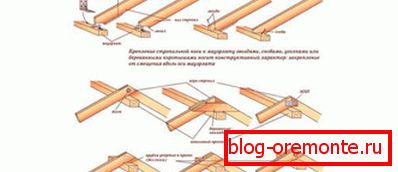

Mont maurlat

Mauerlat - la base sur laquelle installer le toit. Mauerlat est nécessaire pour répartir le poids du toit autour du périmètre des cloisons porteuses. Le plus souvent pour sa fabrication, on utilise du bois de feuillus. Plus la structure du toit est lourde et complexe, plus la section doit être grande. Dans la plupart des cas, du bois de pin approprié, dont la taille est de 150 x 150 mm ou plus. Mauerlat avant de construire une maison dans l’ordre suivant:

• Mesurer et scier la barre de la longueur requise. Dans les coins, le mauerlat est interconnecté "dans la patte". Pour couper une rainure sous la monture, vous devez mettre un balisage.
• Sur la rangée supérieure de la maçonnerie, une charpente est construite de planches et coulée avec du béton visqueux dans lequel des spires métalliques sont insérées pour la fixation du noyau.
• Une fois que le béton a pris, il est nécessaire de créer une couche d’étanchéité entre celui-ci et le mauerlat. À cette fin, du mastic bitumineux peut être appliqué sur le béton ou la surface de la chape peut être revêtue d'un matériau de couverture.
• Traiter le bois avec une préparation antiseptique, un ignifuge à pénétration profonde et un vernis imperméable.
• Marquez et percez des trous dans la plaque métallique pour les goujons métalliques.
• Faites glisser la barre sur les goujons et serrez fermement les boulons d’ancrage.

Il est important que chaque trou effectué réduise la résistance de la plaque d'alimentation. Par conséquent, vous ne devez pas utiliser un grand nombre de goujons. Il est formellement interdit de le couper pour monter des chevrons!

Processus de construction

Toit en croupe своими руками строится по четкой инструкции, которая описывает последовательность каждого шага. Чтобы результат оправдал затраченное время и материалы, работы следует выполнять согласно технологии:

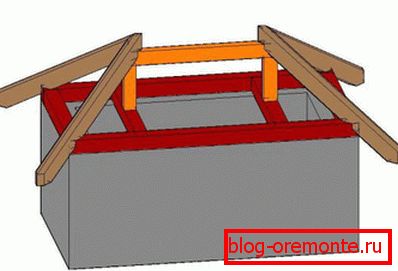

1. Installation de choux. Des poutres qui se chevauchent peuvent être utilisées comme tirants; il faut au moins deux de ces éléments pour pouvoir y installer des supports. Des artisans expérimentés construisent une passerelle au-dessus de poutres pour créer un système de fermes plus pratique et plus sûr.
2. Sur le support, deux racks sont montés. Les racks peuvent être plus si nécessaire, mais sans la nécessité de rendre la structure plus lourde. Bien que le système n’ait pas acquis de stabilité, les racks sont fixés verticalement avec des entretoises temporaires.
3. Une poutre faîtière est installée sur les supports, en la fixant avec de longs clous. Les pieds en treillis ordinaires sont fixés à la poutre avec des doublures ou des coins en métal.
4. Monté des chevrons intermédiaires centraux sur les pentes de la hanche, puis les jambes diagonales de la ferme double.
5. Fixez les chevrons, les darks, les pouliches et la planche à vent sur une ou deux rampes.
6. La contre-caisse est montée et une membrane pare-vapeur est posée sur celle-ci avec des bandes et sécurisée avec une agrafeuse de construction.
7. Pour construire un toit en croupe, les toits souples sont plus souvent utilisés, car avec son aide, il est plus facile de couvrir les pentes de géométrie complexe. Pour les matériaux de couverture de ce type, il est nécessaire de réaliser une caisse continue à partir de feuilles de contreplaqué résistant à l'humidité.
8. À l'aide d'une attache spéciale en acier inoxydable avec un capuchon en caoutchouc, le matériau de toiture est fixé sur la latte. Ils ont des feuilles avec un chevauchement de 10-15 cm pour se protéger contre la pénétration d'humidité. Notez que plus la pente du toit est raide, plus le chevauchement doit être important.
9. Une fois le matériau de toiture posé, le toit peut être isolé de l'intérieur, équipé de fenêtres, gouttière et cheminée.

Un toit de type coudé convient mieux à une construction honnête, mais pour le construire vous-même, des calculs, un design et de la patience sont nécessaires, sans lesquels il est impossible de réussir.
