Comment construire un toit en mansarde faites-le vous-même -

La construction de maisons commence toujours par la détermination de l'espace de vie nécessaire, la profondeur de pose des fondations et le coût total de la construction dépendent de ce paramètre. Pour qu'un petit lopin de terre soit suffisant pour organiser un potager, un bain public et un belvédère, il est impossible d'agrandir la maison horizontalement. Augmenter l'espace habitable dans une telle situation aidera le toit en mansarde de ses propres mains.

Types de toit à la Mansard

Grenier - espace chauffé ou froid sous le toit, utilisé comme logement. Selon la réglementation de la construction, dans le grenier, il est nécessaire d’équiper les fenêtres d’éclairage naturel et les plafonds d’une hauteur suffisante pour une personne. Les pièces sous les toits dans lesquelles ces conditions ne sont pas remplies sont appelées grenier. Les types de toits suivants conviennent au dispositif de grenier:

• Dvukhskatnaya. La conception la plus simple pour les équipements de grenier. Il est composé de deux pentes rectangulaires et de frontons triangulaires. Pour obtenir la hauteur de plafond souhaitée pour l’espace habitable, il est nécessaire de poser un angle très raide des pentes. Cela augmente la surface et le poids du toit à double pente, rendant son installation économiquement peu pratique.
• Hanche. La conception du toit en croupe se compose de deux pentes trapézoïdales et autant de triangulaires situées au-dessus des murs d'extrémité au lieu des pignons. La hauteur du plafond sous les hanches ne suffit pas pour les locaux d'habitation, le grenier est donc trop petit. Cependant, il suffit d’organiser le stockage des objets ou le stockage des fournitures en hiver, s’il n’est pas chauffé.
• À moitié trempé. La particularité du toit à demi-charnière est que ses pentes extrêmes ne remplacent pas complètement les pignons, mais partiellement. Les hanches de petite taille ne réduisent pas la hauteur du plafond, il est donc tout à fait possible d'installer un toit à moitié plié comme un grenier. Le seul inconvénient de cette option est la complexité du système de fermes et la consommation élevée de matériaux de couverture.
• Cassé. Il s’agit d’une sorte de toit de type dvukhskatnogo dont les pentes sont constituées de deux parties ayant un angle d’inclinaison différent. La partie supérieure du toit cassé est plus plate et la partie inférieure est raide. Cette configuration permet une utilisation plus efficace de l'espace sans augmenter les coûts de construction. Toit cassé - l'option la plus abordable de construire un toit en mansarde avec un investissement minimal.

L’installation d’un toit en mansarde aménageable assure l’isolation thermique obligatoire, l’organisation de la lumière naturelle avec puits de lumière ou fenêtres verticales et la ventilation forcée.

Avantages d'un toit cassé

Pour créer un grenier résidentiel spacieux, il est nécessaire de construire un toit en pente. Sa conception est la mieux adaptée à cet effet, car:

1. Il convient aux maisons déjà construites, dans lesquelles ils effectuent la reconstruction du toit afin d'équiper un grenier résidentiel. Le toit cassé n'est que légèrement plus lourd que la double pente habituelle, cette modification n'a donc pas besoin de renforcer la fondation.
2. Sous ce type de toit, l'installation d'un grenier à deux niveaux est possible si la hauteur du plafond est de 5 m ou plus.
3. Améliorer l'efficacité énergétique des maisons. L'installation d'un toit cassé, même si elle n'est pas chauffée, crée un espace d'air épais entre le faîte et le plafond du premier étage, ce qui permet d'économiser de la chaleur dans les pièces chauffées.
4. La possibilité d'aménager un balcon. Le fronton trapézoïdal du toit cassé semble conçu pour y installer un balcon spacieux.

Veuillez noter que la construction d'un toit de grenier de tout type est plus onéreuse que d'habitude. Pour le rendre habitable, l'installation de fenêtres de toit coûteuses, l'isolation et l'installation d'un système de ventilation seront nécessaires.

Construction

Avant de construire un toit en mansarde, il est nécessaire de calculer ses paramètres et de dessiner un diagramme de la position relative des éléments. Le critère central étant la surface utile du grenier, il est nécessaire de s’en inspirer:

1. Sur un morceau de papier, dessinez la boîte d’une maison en construction de dimensions respectives en veillant à respecter l’échelle. Déterminez le milieu du mur d'extrémité, placez-vous à partir de ce point à la hauteur souhaitée du plafond. La valeur minimale de ce paramètre est de 2, 5. M. N'oubliez pas de prendre en compte l'épaisseur des dalles.
2. Retournez au milieu du mur d'extrémité, à gauche et à droite, mesurez la largeur souhaitée du grenier En partant de ces points, tracez des lignes d’une longueur égale à la hauteur du plafond. Connectez-les ensemble. Le rectangle résultant indique les limites du grenier.
3. À partir du milieu du mur d'extrémité, mesurez la distance jusqu'à l'arête du toit. La crête est placée à une hauteur de 1,2 à 1,5 m du plafond du grenier. De l’arête aux angles du rectangle désignant le grenier, tracez des lignes droites, les parties supérieures des pentes du toit cassé. Ensuite, tracez la partie la plus basse et la plus raide de la pente et le schéma de toit est prêt.

Pour déterminer les angles d'inclinaison des pentes du toit cassé, vous pouvez utiliser le rapporteur ou consulter le tableau des valeurs prêtes du rapport longueur / hauteur de la pente.

De plus, vous devez vous assurer que l'angle de la pente obtenu correspond aux conditions météorologiques dans le secteur de la construction de maisons et du matériau de toiture dont vous prévoyez l'installation. La climatologie de la construction formule des recommandations sur le choix de la pente des pentes, sur la base des données relatives aux charges de vent, de neige et de pluie.

La construction d’un toit cassé qui n’est pas conforme à ces normes se heurte à l’abattage du toit par vent venteux, à l’effondrement de la structure lors de chutes de neige et aux fuites dues aux fortes pluies.

Système de ferme de construction

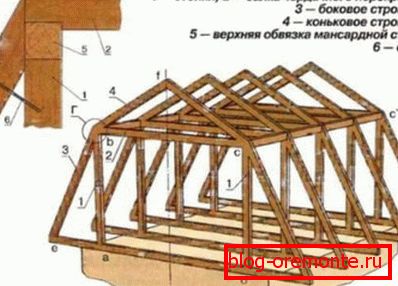

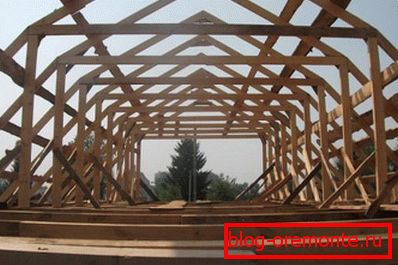

Avant de construire le toit du grenier, il est nécessaire de comprendre en quels éléments il se compose. Le gouffre de tout toit est un système de fermes, comme un squelette supportant le poids d’une structure. Il comprend les parties suivantes:

• Mauerlata. La barre Mauerlatny est posée à la maison sur le bord supérieur de la maçonnerie pour ramollir la monture avec une ferme et pour répartir uniformément la charge. Les maisons en bois en bois et en rondins ne nécessitent pas l’installation d’un mauerlat, ce rôle étant assuré par les bordures extrêmes renforcées par des entretoises faites de supports ou de chevilles
• Le chevron Les pieds des chevrons forment des rampes. Le toit cassé a deux types de chevrons - supérieur et inférieur. Les plus hautes vont de la crête à la bouffée, et les plus basses de la touffe au mauerlat.
• Skate. Le composé de faîtage est situé à l'endroit où les jambes d'une paire de fermes sont reliées par une pièce de métal ou une barre. C'est le point le plus élevé du toit.
• Resserrement. Les bouffées sont des planches montées horizontalement qui relient les chevrons d'une paire. La bouffée supérieure, située sous la crête, s'appelle un boulon et a une section plus épaisse. La construction d'un toit cassé implique également l'installation d'une houppette inférieure, qui sert de poutres de plancher et sert de base au plancher du grenier.
• Étagères. Des étagères de bois épais mis à serrer pour supporter des patins ou des chevrons. L'installation des racks ne s'effectue que verticalement.
• Strut Les montants sont montés en diagonale, à l’angle des fermes, contre un support ou une cravate. Ces éléments sont nécessaires pour supporter les longs chevrons, qui plient sous leur poids.
• Des combats Les contractions sont des planches qui relient deux supports verticaux adjacents.
• Grandmas La grand-mère est un élément de suspension du système de fermes qui relie la crête et la bouffée supérieure.

Toutes les parties du système de treillis sont en bois de haute qualité, dont la section est calculée dans les calculs. Pour la commodité de ceux qui effectuent l'installation à la main, des tableaux avec les valeurs recommandées dépendent de la longueur, de la pente et de la distance entre les éléments.

Séquence de travail

Pour construire un toit en mansarde de haute qualité, il est nécessaire de respecter scrupuleusement la technologie et la séquence d'installation. Veuillez noter que même un maître expérimenté peut difficilement s’installer seul en raison du poids important des chevrons, de sorte qu’un artisan débutant aura besoin de l’aide de 1-2 travailleurs à temps partiel. La construction d'un toit cassé est réalisée dans l'ordre suivant:

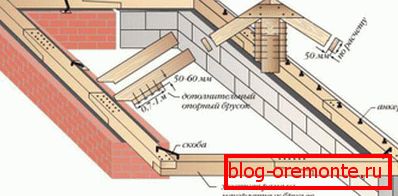

1. Installation de tondeuse. Le bois mauerlat est fixé sur la partie supérieure des murs frontaux le long des futures pentes. Si, à l'intérieur de la maison, il y a une cloison à roulement utilisée dans la construction du système de fermes, une jauge de niveau est installée. Mauerlat est appliqué sur l'imperméabilisation et le bois est recouvert d'une composition antiseptique pour augmenter sa durée de vie.

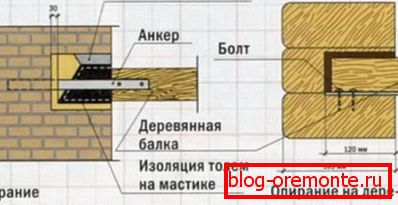

2. Installation de poutres de sol. Cela peut être fait de deux manières: sur le mauerlat ou sur des saillies préalablement préparées dans le mur. La première option vous permet d’agrandir l’espace du grenier en supprimant les poutres autour du périmètre de la boîte à la maison. Au-dessus des poutres de plafond, le plancher provisoire est constitué de planches sans les fixer à l'aide de clous. Un plancher est nécessaire pour faciliter le montage du système de fermes.
3. Supports de montage À égale distance du centre de la poutre de plafond, le premier support est installé verticalement et fixé avec 2 ou 3 angles métalliques. Effectuez les mêmes actions avec ce dernier et tirez le cordon entre eux. En vous concentrant sur le cordon, fixez tous les supports restants sur chaque poutre de plancher. Pour éviter que la verticalité des éléments ne soit perturbée, ceux-ci sont temporairement montés sur les clous d'arrimage.
4. Boulons d'installation. Une barre de même section est placée sur deux drains en haut et fixée sur des coins métalliques. Effectuez cette opération avec chaque paire de racks.
5. Fixez les éléments inférieurs de la ferme. L'extrémité supérieure de la jambe est fixée au rack et l'extrémité inférieure est fixée aux poutres de plafond ou à la poutre principale. La fixation se fait avec des agrafes, des vis ou des clous. Si la maison est en bois et n’a pas rétréci, la connexion inférieure est réalisée à l’aide de fixations métalliques du type à glissière, de sorte que le toit ne soit pas déformé lors du séchage du bois chez soi.
6. Fixez les chevrons supérieurs. Faire des jambes sur une seule pièce. Dans la partie supérieure de ceux-ci des deux côtés est fixé avec une plaque de métal, et en bas utilisez des clous ou des agrafes.
7. Entre le boulon et la connexion de la crête, suspendez la grand-mère en ajustant sa tension de sorte que le gros de la bouffée tombe sur la crête.

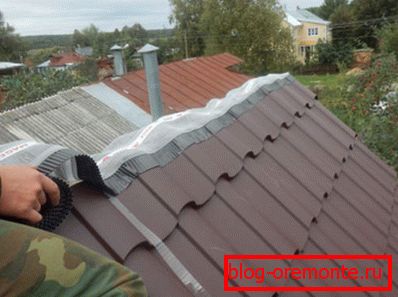

8. Ils clouent les lattes de la contre-latte, un film d'imperméabilisation et une latte sont fixés dessus avec une agrafeuse de construction. Pose de matériaux de toiture.
9. Gaine Gables, sans oublier de laisser des ouvertures pour les fenêtres. Isolez les pignons et les pentes du toit de l'intérieur. Construisez un cadre, recouvrez les murs et le plafond du grenier. Effectuer la garniture intérieure et l'insertion de la fenêtre.
10. Sur les pentes du toit, installez une gouttière et un tuyau qui draine l'eau dans l'égout pluvial. Equipé d'un système de ventilation forcée et d'un aérateur de faîtage.

Un toit en mansarde avec vos propres mains est un bon moyen de sortir lorsque la maison est à l'étroit et qu'il n'y a aucune possibilité de reconstruction majeure ni de superstructure du deuxième étage.. Le grenier aménagé avec l'esprit est une pièce confortable, dont le confort n'est pas inférieur à celui des autres pièces de la maison.
