Comment faire passer le tuyau à travers le toit de tuiles

Les toits en revêtement de sol en carton ondulé ont gagné la confiance des promoteurs privés en raison de leur poids léger, de leur longue durée de vie et de leur apparence, imitant le relief des carreaux de céramique traditionnels. La tôle ondulée est un métal mince, durable et résistant à la corrosion, recouvert d'une couche de peinture qui, à l'aide d'un pressage, donne à la surface la forme souhaitée. Pour chauffer la maison, il installe des poêles à bois, des chaudières à gaz pour les poêles à combustibles solides. L’installation de ce type de matériel étant techniquement difficile, elle fait confiance aux professionnels. Toutefois, la tâche du propriétaire consiste à assurer le passage du tuyau à travers la dalle en métal et le revêtement de sol en carton ondulé.

Types de cheminées

Le tuyau de cheminée est un cylindre creux à travers lequel la fumée et les produits de la combustion sont évacués dans l'atmosphère. Les poêles utilisent les options suivantes pour organiser ce processus:

1. À l'aide d'une cheminée en brique. Le système de cheminée en briques résistantes à la chaleur, spécialement conçu pour la pose de fours, présente une section transversale carrée ou rectangulaire. C'est un moyen coûteux de se débarrasser de la fumée, mais il est plus sûr et plus durable. Le seul inconvénient d'une cheminée en brique est une surface drainante et poreuse, sur laquelle la suie et la poussière se déposent. Si vous ne harcelez pas le nettoyage régulier du tuyau, les couches de suie l'encrassent complètement, réduisent les fringales et augmentent les risques d'incendie. Pour faire passer la cheminée en brique à travers le toit, il est donc préférable de ne pas le faire vous-même.
2. Avec l'aide d'une cheminée en métal. Les tuyaux métalliques en acier inoxydable avec l’ajout de molybdène ou de zinc sont vendus dans les quincailleries. En achetant des sections droites, des coudes et des colliers, vous pouvez assembler une cheminée de la configuration requise en insérant des segments de tuyau les uns dans les autres. La surface intérieure glissante de la cheminée ne permet pas à la suie de s'accumuler, permettant à l'air de circuler librement sur le toit. L'inconvénient de cette méthode est que le métal ne retient pas la chaleur aussi bien que la brique. Par conséquent, en raison de la différence de température à l'intérieur et à l'extérieur du tuyau, du condensat s'accumule dessus. La cheminée en métal est faite de section ronde et, du fait qu’elle se compose de pièces individuelles, il est très simple de la faire passer à travers le toit.

Sélection de l'emplacement de la sortie

Choisir un endroit commode pour percer des trous dans le toit d’un tuyau ondulé sous la cheminée - la moitié du succès. Naturellement, le facteur décisif en la matière est l’emplacement du four. Les poêles professionnels recommandent de placer la cheminée à la verticale. Cependant, il existe des nuances plus subtiles:

• Il est préférable d’avoir un trou pour la sortie de la cheminée au plus haut point du toit, c’est-à-dire plus près de la crête. La distance optimale entre l'arête et le tuyau est de 50 à 80 cm.
• Il est souhaitable que le trou dans le toit du tuyau ondulé ne tombe pas sur les éléments du système de fermes. Pour les contourner, utilisez des robinets, des sections d’angle de la cheminée. Avec eux, vous pouvez définir une rotation de 90 ou 45 degrés.
• La longueur des segments de cheminée est calculée de manière à ce que les joints soient situés au-dessus ou au-dessous des points de passage des plafonds et du toit de revêtements de sol ondulés. Sinon, la qualité de la connexion sera problématique.
• Pour assurer une bonne traction, la hauteur du système de cheminée doit être de 1-1,5 supérieure à celle du faîte du toit. Si le tuyau est trop haut, le flux de fumée aura le temps de refroidir en le traversant, ce qui entraînera la formation de condensat.

Pour vérifier si vous avez correctement identifié le point de sortie de la future cheminée, tracez une marque sur le toit du plancher et vérifiez sa température à la fin de la journée. La conduite doit être située dans la «zone froide», c'est-à-dire rester à l'ombre pendant presque toute la journée.

Phase préparatoire des travaux

Afin d'éviter toute difficulté lors de l'installation du tuyau, vous devez préparer le lieu de travail et les outils à l'avance. Le trou en carton ondulé est découpé selon la technologie suivante:

1. Après avoir déterminé la configuration de la cheminée, planifiez l’emplacement de la sortie du toit. Rappelez-vous qu'il est préférable de placer le tuyau verticalement.
2. Prenez la taille de la section transversale de la cheminée selon les recommandations du fabricant de l'appareil de chauffage. Plus le tuyau est épais et haut, mieux la fumée est extraite du four. Il est important que tous les segments soient de la même section et s'emboîtent les uns dans les autres, insérés sans espace.
3. Sur le toit en tôle profilée, trace le contour du tuyau avec un marqueur permanent.
4. Des broyeurs avec du métal sauvage mince découpent un trou, partant de la ligne prévue de quelques centimètres à l'intérieur. Les travaux avec des feuilles profilées doivent être effectués avec précaution et lentement, de manière à ce que le bord de la coupe soit uniforme, sans déchirure, ce qui pourrait causer des blessures en retirant le tuyau.
5. Dans les coins du trou, vous devez faire des coupes courtes pour plier les bords de la feuille.
6. Peser la même chose dans le plafond. Montez la boîte en métal qui relie le tuyau aux chevrons. La cheminée passera par le trou à l'intérieur de la boîte, la distance entre leurs murs devrait être d'au moins 15 cm.
7. L'isolation, le film d'étanchéité, la membrane pare-vapeur sont retirés du trou pratiqué dans le toit. Il faut que le trou soit passé.

Pour les régions du nord, dans lesquelles la couche d'isolation dépasse 150 mm, il est recommandé d'utiliser des tuyaux en sandwich, constitués de deux couches de métal et d'un matériau isolant thermique.

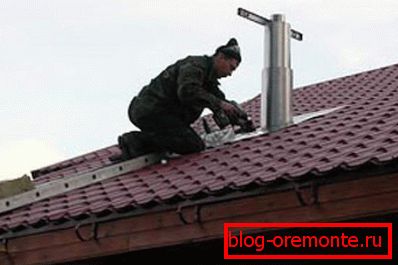

Sortie de cheminée sur le toit

Tout le travail préparatoire est terminé, il ne reste plus qu'à raccorder correctement le tuyau et à mettre en service la cheminée. Pour amener la cheminée sur le toit:

• Insérez la cheminée dans le trou de la boîte et dirigez-la vers le toit. À l'aide de ruban adhésif, les bords du film d'étanchéité et de la membrane pare-vapeur sont solidement fixés à la surface de la cheminée.
• Dans une boîte, il est dense de se remplir d'argile expansée ou de déposer de la laine minérale. Ces types d’isolants ne sont pas sujets au feu, ils isolent donc le tuyau et protègent contre l’inflammation soudaine des éléments en bois du système de fermes et des lattes.
• Placez le joint en caoutchouc ou en silicone qui protège contre les fuites d’humidité sur le lieu de retrait. Pour assurer une meilleure étanchéité, le mastic est collé à la feuille ondulée avec un mastic résistant au feu.
• La cheminée est fournie avec de nouveaux segments à la hauteur requise, en resserrant les joints avec des colliers en acier galvanisé.
• Après cela, il ne reste plus qu’à apporter de la beauté - placez le tablier extérieur dans la couleur de la tuile métallique qui recouvre le joint en caoutchouc et la boîte.

Ne craignez pas la surchauffe du film imperméabilisant à la surface de la cheminée: de la laine minérale ou de l'argile expansée incrustée dans le boîtier le protège de manière fiable contre les incendies.

Même un artisan débutant peut apporter une cheminée sur le toit, il ne faut surtout pas oublier que négliger ce problème peut provoquer un incendie et la perte de votre propriété.
