Comment faire un bouchon sur le tuyau de cheminée avec vos

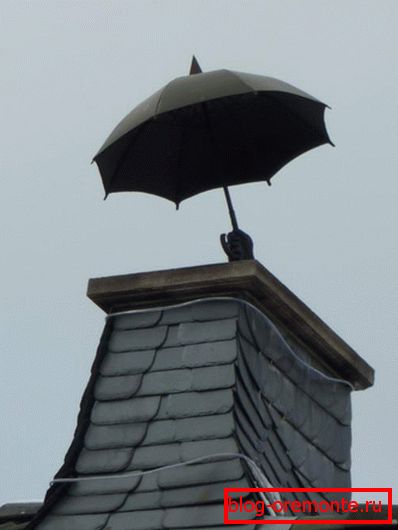

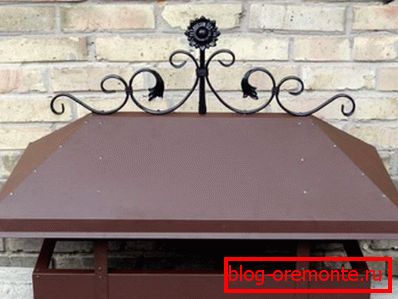

Par la cheminée dans la rue passe un mélange de gaz avec les produits de combustion du combustible provenant de cheminées, poêles et chaudières. En regardant les maisons privées, vous pouvez voir que la tête du tuyau est couronnée par une visière ou un parapluie spécial. À première vue, ces dispositifs, décorés de pièces forgées figurées, de motifs complexes et de personnages, semblent n’être qu’un élément de décor. En fait, la hotte de la cheminée est un élément important du système de désenfumage dont la conception et l'installation correctes affectent l'efficacité de son travail. Cet article traitera des principes de travail, des types et des méthodes de fabrication de déflecteurs automatiques avec leurs propres mains.

Construction

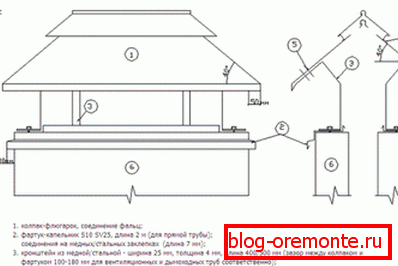

Hotte de cheminée - un dispositif qui ressemble à un parapluie ou à une visière installé sur la tête du tuyau pour le protéger de l'humidité. Существует огромное множество вариаций внешнего облика флюгарок, в зависимости от формы и размера канала дымоудаления. Construction колпаков всех видов состоит из следующих элементов:

1. Parapluie protecteur. Haut du capuchon en forme de cône, pyramide, demi-cercle ou autre forme plus complexe. Le parapluie protège le tuyau des précipitations, des débris et des oiseaux entrant dans la cheminée.

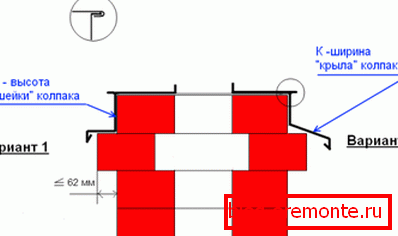

2. Tablier-goutte à goutte. Cet élément protège l’embout du tube des gouttes d’un parapluie. Il contribue à augmenter la durée de vie de la cheminée, empêche l'apparition de corrosion, de champignons. Un tablier est utilisé lorsque le capuchon est installé sur un tube rectangulaire ou carré.
3. Crochets. Plaques de tôle utilisées pour relier la visière au tablier. Le nombre de supports dépend de la taille de la cheminée et du poids du parapluie. Les attaches se soudent.

C'est important! Pour la cheminée, vous pouvez fabriquer une hotte avec vos propres mains à partir de tôle. Toutefois, des modèles plus complexes sont plus faciles à acheter ou à commander. Le plus commode pour maintenir et utiliser la forme - un parapluie protecteur avec un couvercle d'ouverture. En raison de la mobilité de cet élément, la visière de protection n'est pas retirée pendant le nettoyage ou l'inspection de la cheminée.

Pour créer un capuchon durable pour le tuyau de cheminée, utilisez une tôle non corrosive. Il est courant de fabriquer ses propres mains en acier galvanisé, en cuivre ou en aluminium. Le parapluie sur la pointe du cuivre a une teinte noble, il a l’air respectable, mais devient souvent une "victime" des collectionneurs de métaux non ferreux.

Variétés

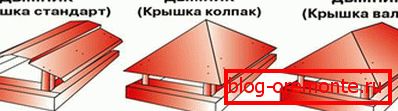

L'abondance de formes et de types de cheminées a obligé les fabricants à produire des capsules de formes, de styles et de tailles variés. Dans les quincailleries, il existe des produits des types suivants:

• Palette standard. Son parapluie est une pyramide en tôle avec des crochets fixés à un tablier.

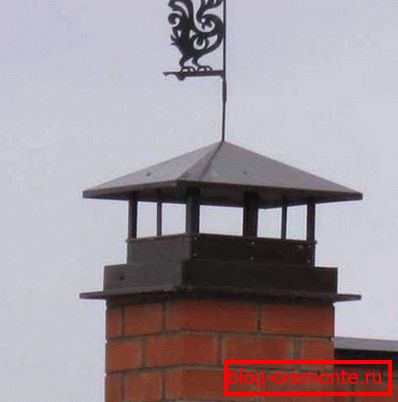

• Quadro Vane. Le sommet de ces modèles ressemble à un toit en croupe. En règle générale, ils sont utilisés pour les tuyaux rectangulaires en briques.
• Flyugarka avec un parapluie semi-circulaire. Il est utilisé pour l'installation sur les toits des maisons dans le style européen. En termes d’accroissement de la traction, son rendement est faible, mais il est magnifique sur la rampe.
• Girouette Il est équipé d'un parapluie rectangulaire plat, utilisé pour les bâtiments dans le style du minimalisme et du moderne. Le capuchon plat du capot ne permet pas à la neige de glisser, raison pour laquelle les supports de tels modèles subissent une charge accrue et se déforment parfois.
• Vane ronde avec un parapluie en forme de cône. Parce qu'il est utilisé pour protéger les tuyaux ronds en acier inoxydable, ces modèles ne sont pas équipés d'un goutte-à-goutte.

Faites attention! Flyugarki fournit des éléments fonctionnels supplémentaires: volets, doubles toits, portes battantes. Ne vous mêlez pas des détails, car la chose la plus importante dans le choix d’un déflecteur est sa durabilité et son efficacité. Une mauvaise forme peut causer du bruit ou des vibrations dans le tuyau.

Principes de fonctionnement et fonctions

Le capuchon de la cheminée protège non seulement contre l'entrée de débris et d'eau dans le canal d'évacuation des fumées, il affecte également la force de traction. Le flux d'air, se déplaçant horizontalement ou obliquement, se divise et s'abaisse, ce qui provoque un effet de "succion". De ce fait, une zone à pression réduite est créée, dans laquelle la fumée du four se déverse. Le déflecteur de protection remplit les fonctions suivantes:

1. Il empêche la pénétration d'humidité dans la cheminée. L'humidité dans la cheminée augmente la consommation de carburant et crée des conditions favorables à la propagation des champignons.
2. Ferme l'ouverture du tuyau contre les branches, les feuilles, les débris et les oiseaux qui nichent. Umbrella réduit les risques d’incendie et de blocage. Grâce à lui, la cheminée se bouche moins souvent et fonctionne plus efficacement.
3. Optimise le fonctionnement de la cheminée. Une visière correctement sélectionnée de 10 à 15% augmente l'efficacité de la cheminée. Et avec l'aide de déflecteurs aérodynamiques spéciaux avec turbines, résoudre le problème du manque de poussée.

C'est important! Bien que le parapluie protecteur de la cheminée soit considéré comme un élément de décor, il s’agit tout d’abord d’un élément fonctionnel de désenfumage. Un déflecteur bien choisi ne devrait pas créer de bruit ou de vibration à l'intérieur du conduit de cheminée.

Faire vos propres mains

Pour fabriquer une hotte de cheminée de vos propres mains, il est préférable de choisir un modèle plus simple. Pour travailler, tôle d'acier galvanisé, cisailles à métaux, coudes, marqueur, carton, poste à souder sont nécessaires Le processus est exécuté dans l'ordre suivant:

• Faire un capuchon de protection avec vos mains commence par le retrait des mesures de la cheminée. Pour cela, il est plus pratique d’utiliser une règle en métal ou un ruban à mesurer. Les mesures sont faites avec précision, sans hâte.
• La prochaine étape - la création de motifs sur carton. Considérez que le parapluie doit être posé facilement sur la cheminée, sans effort. Par conséquent, un espace de 4 à 5 mm est ajouté aux dimensions du tuyau.
• Après approbation finale, le dessin est transféré sur la tôle avec un marqueur. En utilisant des ciseaux pour le métal, découpez le parapluie en billette.

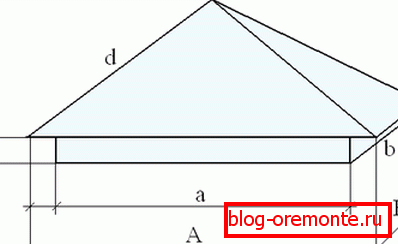

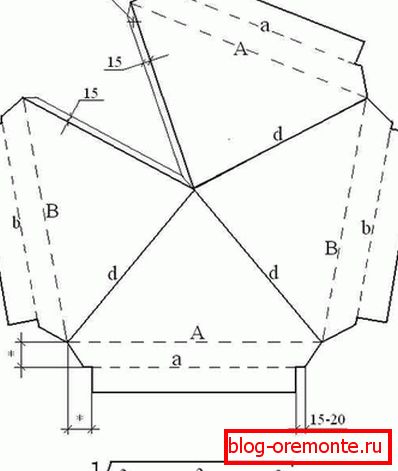

• La pièce est placée sur une surface appropriée marquant et pliant la ligne de pliage, indiquée sur le dessin par une ligne pointillée, selon un angle de 90 degrés. Puis pliez les lignes marquées de la lettre "d". À la jonction, faites 3 trous espacés de 15-20 cm et fixez la visière avec des rivets.

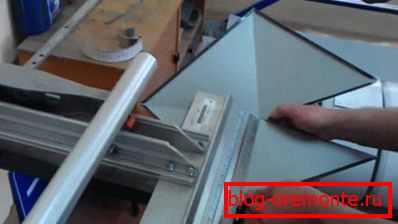

• Le motif d'un tablier-goutte à goutte est également transféré sur une feuille de métal et découpé. Les coudes sont traités avec une machine à cintrer les tôles et relient les pièces avec des rivets.
• Les supports de la longueur requise sont constitués de plaques de métal et soudés au tablier et au parapluie. Endroits de soudure traités avec un apprêt pour métal.
• Sur le capuchon, appliquez un revêtement résistant à la corrosion et 1-2 couches de peinture. 1-2 jours sont nécessaires pour un séchage complet. Ensuite, il est mis sur le bout du tuyau.

C'est important! Il est plus facile de fabriquer un capuchon de hotte sur une cheminée si vous faites une feuille de métal incurvée par un arc. Lorsque vous créez un dessin, n'oubliez pas qu'en hiver, le poids du bonnet à neige tombe sur les supports, choisissez donc un métal d'épaisseur et de résistance suffisantes.

Fabriquer indépendamment un parapluie pour protéger la cheminée de la pénétration de l'humidité, mesurez avec précision les dimensions du tuyau. Le modèle correct du déflecteur améliore l'apparence du toit et optimise le fonctionnement du système de désenfumage.
