Comment faire un système de treillis

08-01-2018
Le toit

Construire une nouvelle maison est un processus difficile et compliqué. Cela est particulièrement vrai pour la conception et l'installation d'un toit à pignon, qui devrait protéger les résidents de la pluie et de la neige. Grâce à la technologie moderne, l'installation de nombreuses pièces et composants structurels du bâtiment peut être réalisée indépendamment, sans embauche d'une équipe de travailleurs spécialisés. Lorsque les propriétaires décident de faire l'installation du système de ferme de leurs propres mains, vous devriez en apprendre plus sur toutes les nuances, car un toit correctement installé permet d'économiser temps et argent.

En quoi consiste-t-il

Toit à pignon à chevrons

Tout le monde sait que le toit à deux versants a la forme d’un triangle composé de deux moitiés rectangulaires équidistantes, fixées à l’intérieur par le système de fermes. Par conséquent, l’effet du nettoyage naturel et autonome de la surface sous l’effet de la gravité, de la pluie, de la neige, de la grêle, des feuilles et de la saleté sans la participation de forces extérieures est créé. Avant de créer un système de fermes, vous devez connaître ses composants structurels de base.

Le système de chevron comprend plusieurs composants:

  • Récompense - des bois de section transversale de 100 à 150 mm, montés sur les murs de support autour du périmètre du bâtiment pour répartir la charge créée par le système de fermes.
  • Kone - une poutre reliant toutes les jambes de la ferme le long d'une ligne au sommet du toit pour maintenir la stabilité structurelle et la stabilité lors de fortes charges de vent
  • Chevrons - des bois ou des planches d’une section transversale de 100–150 mm, installés perpendiculairement au mauerlat, créant ainsi une forme de triangle isocèle. De cette manière, toute la charge transmise par le toit et toute la structure est uniformément répartie sur la plaque de puissance et les murs porteurs. En fonction du poids du matériau de couverture, les pieds des chevrons sont espacés de 60 à 120 mm.
  • Sves - saillie du mur par une partie de 400 mm de la structure pour créer une sortie des murs de pluie ou d'eau de fonte.
  • Couché - poutre de section 100-150 mm, située au niveau du mauerlat parallèlement à la crête pour créer un support supplémentaire au poids qui lui est transféré depuis les piliers de toit.
  • Подкосы - Serrage pour former une structure solide pour de grandes portées.
  • Juments - les planches qui sont installées dans le prolongement des chevrons pour la formation d'une pente de toit dans le cas de jambes courtes.
  • Étagères - une barre de section comprise entre 100 et 150 mm située verticalement entre les murs intérieurs ou couchée et la jonction de l'arête avec les pieds du chevron, pour la transmission et la répartition de toute la masse de la structure.
  • Resserrement - la poutre inférieure - la traverse reliant les deux extrémités inférieures des bras du chevron pour empêcher toute séparation de la structure.
  • L'obésité - des planches ou des barres pour renforcer le système de fermes et installer la tourte de toiture.
Différentes formes de systèmes de chevrons

En fonction de la présence ou de l'absence de certains éléments de la structure, il existe deux types de systèmes de toiture: ce sont des chevrons suspendus et à chevrons, ainsi que leur combinaison.

  • Chevrons suspendus - fixé lorsque la hauteur des murs extérieurs est inférieure à 10 mètres avec une épaisseur décente et sans murs intérieurs - cloisons. Ce type de conception devrait être complété par un serrage à la base des chevrons.
  • Chevrons suspendus - installé avec une hauteur de murs extérieurs supérieure à 10 mètres avec la présence de supports de colonne internes, qui sont placés sur le sol ou sur une poutre de support.

Une fois que vous avez choisi le type de système de ferme, vous pouvez procéder aux calculs.

Cotation

Cotation

Pour bien calculer la taille et la forme du toit, certaines règles doivent être respectées.

Faites attention! Tout toit à pignon doit avoir un angle de 5 à 90 degrés, sinon l'installation sera très difficile et entraînera d'autres problèmes lors de l'exploitation de la maison.

En cas de pluies fréquentes et abondantes dans la zone de construction, vous pouvez créer un toit en pente, où la partie supérieure présente une pente douce et la partie inférieure une forte pente. Lors du choix de l'angle, vous devez également tenir compte de la vitesse du vent - plus l'angle du toit est net, plus il ressemblera à une voile de bateau. Ainsi, il est nécessaire de sélectionner la taille moyenne et la hauteur des chevrons, en tenant compte de tous les facteurs du temps et de la masse de la tarte à la toiture.

Trouvez la surface d'une pente du toit:

Surface de la rampe = longueur de la rampe multipliée par la largeur de la rampe

Avec ceci:

Largeur de la pente = longueur du mur + longueur de la saillie multipliée par 2

La hauteur de la pente dans ce cas est égale à la longueur des chevrons.

Le nombre de chevrons sera calculé par la formule:

Le nombre de pieds de chevrons est égal au double de la largeur de la pente divisée par le pas entre les chevrons.

Maintenant, nous calculons la charge admissible:

Le poids du toit est égal à la somme du poids de toutes les couches du toit par mètre carré. Il faut également ajouter 10% du résultat.

À cette valeur, nous ajoutons la charge résultant de l’impact des facteurs environnementaux et de l’angle d’inclinaison du toit. En fonction de ces données, vous devez sélectionner le matériau pour créer un système de fermes.

L'installation

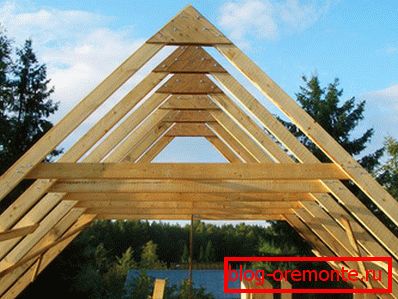

L'installation стропильной системы

Dans le cas de murs en béton ou en briques, l'installation d'une plaque de puissance est réalisée. Si la structure est constituée de bûches ou de bûches, le haut du mur jouera le rôle d’une plaque d’alimentation.

Dispositif de toiture

Les tiges métalliques sont montées sur la construction en béton ou en brique jusqu'au sommet avec un échelon de 1–1,3 m avec un diamètre transversal de 1 cm et des filetages taillés dessus. Vous devez également créer une couche d'imperméabilisation entre le mauerlat et le mur pour empêcher l'infiltration d'humidité et d'eau. Les murs de blocs de béton expansé dans les joints doivent être renforcés et remplis avec du béton de 200 à 300 mm.

Pour les constructions avec une marge de sécurité décente, utilisez mauerlat sous forme de barre de 150 mm de section. Il est installé sur des tiges filetées dans la zone du bord supérieur des murs (un canal spécial pour Mauerlat) sur la couche d'étanchéité. Pour les longues jambes avec une masse énorme, vous pouvez installer un support supplémentaire en mettant l'accent sur le soleil.

Méthodes de montage

Vous pouvez maintenant procéder à l’installation de pieds en treillis avec une combinaison de nylon et de systèmes de suspension. Pour ce faire, prenez des poutres d'environ 50–70 x 150-170 x 6000 - 9000 mm et réalisez le gabarit initial d'un pied pour chevron, le long duquel les chevrons restants seront créés ultérieurement.

Une fois que le nombre requis de fermes a été reçu, l'installation de chevrons sur la plaque d'alimentation peut commencer. De plus, connectez-vous avec des clous de faîtage et avec les vis de chevauchement du faisceau. En cas d'installation du système en nylon, il est nécessaire d'installer les supports sous les chevrons avec le pas préalablement déterminé lors de la phase de conception. Une fois terminé, les chevrons sont reliés à l'arête au sommet des poutres à l'aide de supports, de boulons ou de coins métalliques.

Fixation des chevrons avec surplomb

Il est maintenant nécessaire de donner la rigidité de la structure en installant les boulons de serrage inférieur et supérieur. Si dans la région de résidence il y a souvent des vents forts et des tempêtes, le toit peut être renforcé avec des liens diagonaux à l'aide de simples planches.

Chevrons à pannes et doubles soufflets

Ensuite, la latte est installée à l’horizon et la tourte de toiture est installée. Pour les caisses, utilisez du bois sec, sans fissures ni nœuds, qui commence à s’installer près de la crête dans le sens contraire du sommet. Ainsi, l'installation des deux côtés est effectuée pour obtenir une bonne dureté de surface.

Ainsi, un système de fermes du toit d'un garage ou d'un petit bâtiment est créé sans l'intervention d'une équipe de spécialistes et avec une économie d'argent considérable.

Vidéo

Nous vous recommandons de regarder la vidéo sur l'installation du système de fermes d'une maison en bois:
