Comment faire un toit en appentis de bricoleur ondulé
Ayant vécu dans une maison privée ou une maison de campagne, les propriétaires construisent au fil du temps des bâtiments résidentiels à des fins diverses. Les granges sont construites pour stocker les outils et l'équipement, des pavillons pittoresques sont aménagés pour le repos et des garages ou abris pour voitures pour l'entretien des voitures. Pour la construction de ces bâtiments n'est pas pratique d'embaucher des travailleurs professionnels, il est préférable de faire le travail d'installation avec vos propres mains. Cet article vous expliquera quels sont les éléments d’un système de toiture à une pente composé d’un revêtement de sol en carton ondulé, comment choisir une pente, effectuer les calculs et effectuer l’installation à faire soi-même.
Caractéristiques de conception
Le toit à une pente d'un vantail professionnel est une excellente variante d'une structure de toiture utilisée aussi bien pour des structures détachées que pour des extensions économiques. C'est un moyen abordable et peu coûteux de le faire vous-même, qui ne nécessite aucune compétence particulière. L'installation de sang versé a les caractéristiques suivantes:
- Partialité permise. Un toit en pente reçoit une pente comprise entre 20 et 25 degrés, car la construction de la tôle profilée, dont la pente est inférieure aux valeurs spécifiées, entraînera une accumulation sur la surface du pare-neige, ce qui exerce une lourde charge sur le matériau de toiture et la charpente. Un angle de plus de 25 degrés augmente l'enroulement du toit du côté de la crête, ce qui conduit à la rupture de la couverture de la pente par temps venteux.
- L'efficacité La construction des hangars nécessite moins de matériaux de couverture, de sorte que l'installation de tels toits est plus rentable que l'installation de dvukhskatnyh, de chetyrekhskatnyh et de tente. Considérez que plus la pente du toit est petite, plus la surface de la pente est petite. Pour un auvent ou une extension, protégés du vent d’une part, vous pouvez réaliser un toit dont l’angle ne dépasse pas 10-15 degrés.
- Facile à assembler. Lors de la construction d'un toit en hangar, même un assistant novice ne rencontrera pas de difficultés, son installation est donc souvent manuelle. Le calcul et la création du projet de toiture se font également de manière indépendante.
Faites attention! Profilé - matériau polyvalent, obtenu par emboutissage de tôle. Il est recouvert de peinture ou d'un revêtement polymère spécial qui protège contre la corrosion. La pente autorisée des toits pour le revêtement de sol de ce revêtement est de 12 à 60 degrés. Si l'angle de la pente est inférieur à 12 degrés, l'installation est effectuée en scellant les joints entre les feuilles avec un mastic thiokol.
Création de projet
L'installation du toit en appentis commence avec la création du projet et des schémas basés sur des calculs d'ingénierie simples. À l'aide de formules trigonométriques, le calcul est effectué en déterminant l'angle des pentes, la différence de hauteur des piliers et la superficie du toit. Les calculs peuvent être effectués à la main ou entrer les données source dans un programme de calcul spécial qui effectuera le calcul automatiquement. Pour déterminer les paramètres d'un toit en appentis, utilisez les formules suivantes:

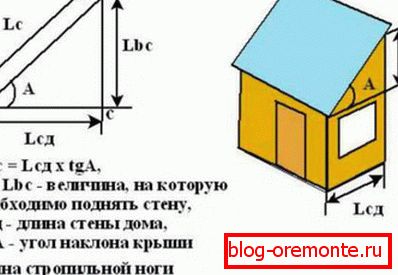

- Le calcul de la différence entre la hauteur des piliers est effectué selon la formule suivante: Lbc = Lcd x tg A, où Lcd est la longueur du mur de la maison, du belvédère ou du toit, et tgA est l’angle d’inclinaison de la pente du toit.
- La longueur du pied en treillis est calculée par la formule suivante: Lc = Lbc x sin A, où Lbc est la différence entre la longueur des poteaux de soutien du cadre et sin A est l'angle de la pente du toit par rapport à la base.

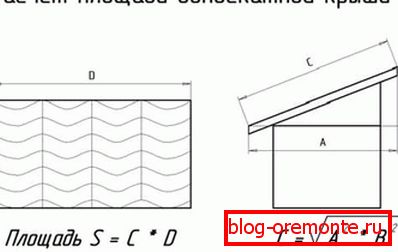

- Le calcul de l'aire de la pente est effectué selon la formule suivante: S = C x D, où C est la largeur de la pente du toit, en tenant compte du porte-à-faux, et D est la longueur de la pente.
- L'angle entre la pente et la base du toit est déterminé par la formule A = Lbc / Lc, où Lbc est la différence entre la hauteur des montants du toit et Lc est la longueur du pied en treillis.
C'est important! Les fermes d'un toit à une pente en tôles ondulées dans la projection frontale forment un triangle rectangle, dont l'hypoténuse est une jambe en treillis. L'installation d'un toit en appentis avec système de fermes suspendues est possible si la largeur de la structure ne dépasse pas 6 m. Pour les grands bâtiments, un mur ou une colonne principal interne est requis.

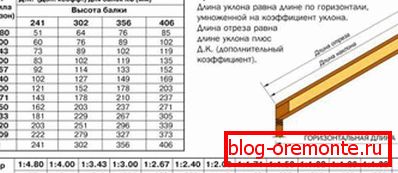

Le résultat du calcul des paramètres du toit à un versant est un diagramme en plan reflétant la pente calculée de la pente, la longueur des pieds des chevrons, leur distance et les dimensions déterminées par le calcul.
L'assemblée
Avec le schéma d'un toit en appentis, vous pouvez facilement assembler un toit en appentis en carton ondulé avec vos propres mains. Cela nécessitera une scie à métaux pour le métal et le bois, une perceuse, un tournevis, un marqueur et une tige de mesure, une agrafeuse de construction et des attaches. Il est nécessaire d'acheter à l'avance des sciages pour la structure en treillis, le film d'étanchéité et les revêtements de sol professionnels de la couleur et du relief désirés. La technologie pour effectuer des travaux d'installation de vos propres mains est la suivante:
- Tout d'abord, le chantier de construction est dégagé, débarrassé des débris, des cailloux et des bâtons, nivelle la surface du sol avec du sable ou du sol. Rempli d'une fondation en colonnes ou en bandes.
- Après la solidification de la fondation, assemblez la structure du cadre. Tout d’abord, la garniture inférieure est posée, puis les pieds d’appui sont installés en contrôlant que la différence entre leur longueur corresponde à la pente calculée de la pente.
- Faites un morceau de jambe de botte en essayant la garniture supérieure et en la faisant encoche pour la fixation. Le reste des chevrons sont fabriqués à partir de planches de 50x150 mm. À l'aide de coins métalliques, ils sont fixés à la garniture supérieure de la structure du bâtiment.
- Le matériau d'imperméabilisation est posé sur les pieds de la ferme avec des rayures, ce qui permet un chevauchement de 10-15 cm afin que l'eau ne pénètre pas dans les coutures. La couche d'imperméabilisation est fixée sur les chevrons avec une agrafeuse de construction.

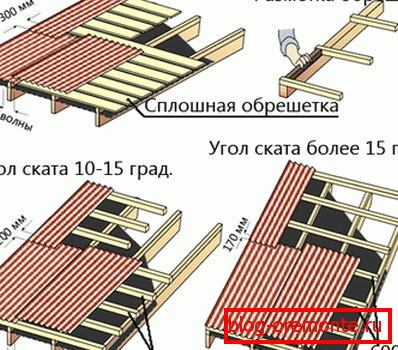

- Une contre-caisse de lattes de bois de 25x50 mm est fixée sur le dessus de l'imperméabilisation le long des pieds du chevron. Il est nécessaire pour l'organisation de l'espace de ventilation entre la caisse et l'armature en treillis.
- La caisse est faite de planches de 50x150 mm, elles sont clouées par incréments de 10-15 cm.Une couche continue de contreplaqué résistant à l'humidité est parfois utilisée comme caisse.
- Le matériau de toiture est posé sur la caisse. Il est recommandé de poser les terrasses en commençant par le coin inférieur droit en respectant un chevauchement des feuilles de 10-15 cm.
- Après avoir installé le matériau de toiture, le toit est équipé d'une gouttière, d'un gouttière et d'un panneau anti-vent. Une fois les travaux terminés, assurez-vous de vérifier le serrage des joints de raccordement.
C'est important! Lors de l'installation d'un revêtement de sol professionnel, il est nécessaire de calculer correctement le nombre nécessaire de vis autotaraudeuses. Ne posez pas les fixations trop souvent, car l'humidité qui y pénètre entraîne la corrosion et détruit le revêtement. Si les vis sont trop rares, la terrasse peut "claquer" par temps venteux et faire des bruits forts.
