Comment faire un tuyau d'étanchéité sur le toit de carton

Récemment, le revêtement d'acier ondulé a souvent été utilisé dans la construction de résidences privées ou de maisons de jardin. Le toit de ce matériau n'a pas peur de la corrosion, de la température, il n'est pas sujet au feu et à la pourriture. Considéré comme le plus pratique, il offre une imperméabilisation maximale à un prix relativement bas. L'installation du toit de l'ondulation ondulée qui se chevauchent ne pose généralement pas de problèmes Une attention particulière doit être portée à la finition de la jonction du tuyau avec le matériau de couverture. Dans cet article, nous décrirons comment effectuer correctement et efficacement le scellement de la jonction entre ces éléments avec vos propres mains.

Provoque des fuites

Beaucoup de trous sont faits de toiture ondulée sur le toit, à travers laquelle la cheminée, les conduits de ventilation sont enlevés, ils cassent l'intégrité de la couche d'étanchéité, ce qui conduit à des fuites. Le plus difficile est l'imperméabilisation du joint du tuyau et de la tourte de la toiture, si l'installation est effectuée après l'achèvement des travaux de toiture, dans ce cas, il est extrêmement difficile de s'assurer que le revêtement de sol ondulé est bien ajusté au mur. Si la finition du passage de tuyau sur le toit est mal effectuée, les problèmes suivants se posent dans la construction:

  • Fuite. Si la cheminée est affichée sur le toit et que le joint entre celle-ci et le plancher ondulé n'est pas correctement scellé, des fuites se produisent dans la conception.
  • Cadre en treillis pourri. L'écoulement de l'eau à travers le joint entre le carton ondulé et la cheminée conduit à un amortissement des éléments de structure en bois, puis à la pourriture et à la déformation des chevrons.
  • Corrosion de toiture. Lorsque l'humidité apparaît sous les feuilles profilées, elle commence à se corroder, car la protection à l'intérieur du matériau n'est pas aussi fiable que l'extérieur, car l'extérieur de la feuille profilée est recouvert d'un film protecteur en polymère et le fond n'est que vernis.
  • Isolation mouillante. Si vous ne fermez pas le joint sur le toit, là où la cheminée est retirée, de l'humidité pénètre dans le matériau isolant, ce qui réduit de moitié l'efficacité de l'isolation.
Le dispositif de passage du tuyau à travers le toit

Faites attention! Une finition de haute qualité du joint entre le plancher profilé et la fournaise ou le tuyau de ventilation est considérée comme la clé du fonctionnement à long terme, de la fiabilité de la toiture. Pour sceller ce joint avec un mastic à la silicone, un tablier en acier galvanisé, un ruban d’étanchéité auto-adhésif, des pénétrations élastiques en silicone ou en caoutchouc

Lieu de sortie

La fiabilité et l’étanchéité de la tourte de couverture dépendent du bon choix du point de sortie de la cheminée et des conduits de ventilation à travers le toit. La finition de l'articulation dépend de l'emplacement du passage. Si le toit est en tôle profilée, les tuyaux sont enlevés aux endroits suivants:

  • Sur le cheval L'endroit le plus avantageux pour l'enlèvement des tuyaux est l'arête de construction. Cette disposition élimine la formation de poches de neige, de condensat, réduit le risque de fuite, mais viole l'intégrité de la poutre faîtière. Si la cheminée ou le conduit de ventilation est évacué à travers le faîte, il suffit de remplir le joint entre eux et le matériau de toiture avec un mastic à base de silicone, puis de recouvrir le tablier décoratif.
  • À une distance de 50 à 70 cm du patin. Une telle disposition est considérée comme avantageuse, car elle minimise la formation de poches de neige et évite les fuites. Lors du retrait de la cheminée à une telle distance de l'arête, les fermes ne sont pas perturbées. Pour protéger le joint entre le tuyau et le matériau de couverture, des pénétrations élastiques et des éléments supplémentaires sont utilisés pour assembler le tablier.

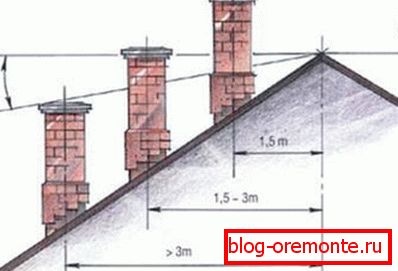

Variantes de placement de tuyau par rapport à l'arête

Il existe un schéma simple: plus la conduite est basse, le long de la pente du toit, plus l'effort doit être imperméabilisé entre le joint et la tourte de la toiture.

Equipement attenant au tuyau rectangulaire

Les tuyaux rectangulaires sont l’un des plus courants, ils servent de conduit de cheminée ou de ventilation et sont fabriqués en briques résistantes à la chaleur ou en blocs de céramique spéciaux. La jonction d'un tuyau rectangulaire avec un toit ondulé est réalisée à l'aide d'un élément de forme fini - un tablier. Il est fabriqué en acier galvanisé, puis peint dans la couleur de la toiture. Sceller le joint avec un tablier est comme suit:

  1. Le matériau d'imperméabilisation et de pare-vapeur, qui a été coupé lors du retrait de la cheminée à l'extérieur, a été soigneusement collé aux parois extérieures du tuyau à l'aide de ruban de construction.
  2. Sur le périmètre du tuyau est faite strobing peu profond pour l'installation de la jonction supérieure avec une meuleuse d'angle.
  3. Le bord supérieur de la plaque de jonction est placé dans la porte et est également fixé avec un mastic à base de silicone résistant à la chaleur.
  4. La partie inférieure du tablier est placée avec un chevauchement de 10-15 cm. Pour la fixation, utilisez des vis spéciales pour le carton ondulé.
  5. Une attache est placée sous le tablier - un élément en matériau imperméabilisant empêchant la formation de fuites.

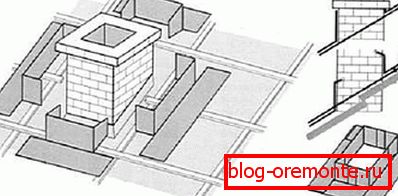

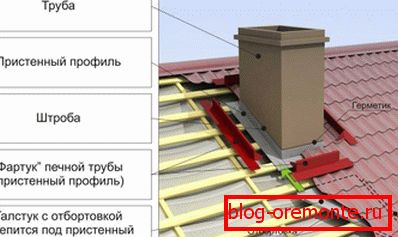

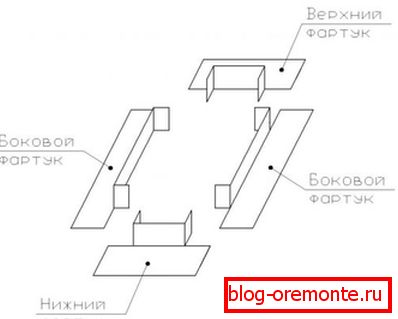

Tube rectangulaire d'étanchéité Schéma d'assemblage du tablier Eléments pour assembler un tablier

Les maîtres d'œuvre expérimentés conseillent de choisir des éléments supplémentaires, à l'aide desquels le joint entre le plancher ondulé et les parois de la cheminée de section transversale rectangulaire est réalisé dans le même matériau, de la même couleur que la couverture. Le moyen le plus simple d'installer un tablier fabriqué par la même entreprise que celle utilisant des feuilles professionnelles.

Equipement de la jonction d'un tuyau ovale et rond

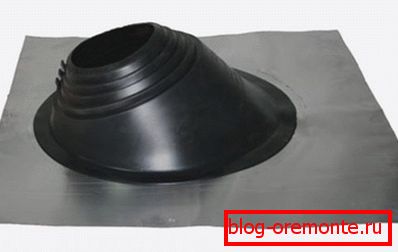

Les tuyaux de cheminée et de ventilation sur le toit du carton ondulé peuvent être en acier galvanisé et avoir une section transversale circulaire. Fermer le joint entre eux et le matériau de toiture est beaucoup plus facile. Pour l’imperméabilisation du lieu d’interface d’un tuyau et d’une feuille professionnelle, utilisez des pénétrations élastiques spéciales, par exemple «Master Flash». Ils sont fabriqués en latex ou en caoutchouc synthétique sous la forme d'un entonnoir de différentes tailles. Produire des pénétrations élastiques pour les toits plats ou en pente. Sceller le joint entre la cheminée et le matériau de couverture sur le toit de la tôle profilée peut être comme suit:

  1. Choisissez une pénétration élastique de taille appropriée, puis coupez soigneusement la partie étroite du produit afin qu'elle soit bien ajustée autour de la cheminée.
  2. Il est nécessaire de retirer le parapluie protecteur ou les déflecteurs du tuyau, puis tirez doucement la pénétration élastique sur la cheminée jusqu’à la fondation.
  3. La base de pénétration est fixée au toit à l'aide d'une base auto-adhésive, d'un mastic à la silicone ou de vis de toiture.
  4. La finition est complétée par l'installation d'un tablier décoratif sur la cheminée sous la forme d'un capuchon assorti à la couleur du matériau de toiture, qui protège la pénétration élastique des rayons ultraviolets, ainsi que des dommages mécaniques.

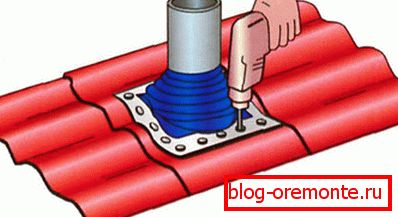

Angle de pénétration élastique Schéma d'installation de pénétration élastique

C'est important! Pour imperméabiliser la cheminée de section transversale circulaire, il est important de choisir la taille de la pénétration flexible. Si le diamètre de la cheminée est plus petit que le produit, il est alors possible d’assurer un ajustement parfait uniquement à l’aide d’un produit d’étanchéité et d’un collier en acier. Si le diamètre de pénétration est plus petit, il peut se déchirer lors de l'installation.
