Comment faire une caisse sous la tuile métallique -

Les profilés métalliques constituent la couverture de toiture la plus pratique, la plus abordable et la plus populaire, acquise et installée par des millions de propriétaires de maisons de campagne et privées. L’avantage de ce matériau est que la technologie de son installation vous permet de faire le travail vous-même, ce qui vous évite d’embaucher une équipe de professionnels. Cependant, les artisans inexpérimentés se demandent souvent comment fabriquer une latte pour des tuiles en métal, quel choix de taille de planche choisir et quelle est la bonne solution pour que le toit puisse supporter des charges de neige et de vent intenses. Dans cet article, nous allons parler du dispositif de caisses sous le métal et comment le construire vous-même.

Appareil

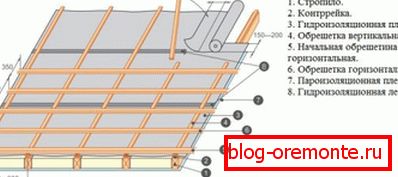

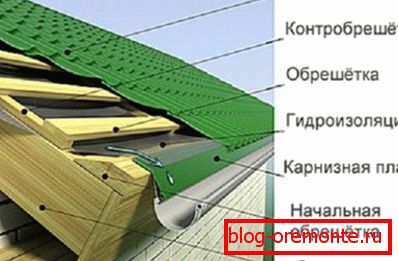

Caisse pour tuiles métalliques - la base sur laquelle la toiture est posée. Il remplit 3 fonctions importantes dans la structure de la toiture: il donne de la rigidité aux rampes de la toiture et répartit uniformément le poids du profilé métallique en transférant la charge sur la fondation. Pour la fabrication de la base du toit, on utilise un panneau de bordure ou du contreplaqué résistant à l'humidité, dont la taille et l'épaisseur déterminent le calcul de la charge. La caisse pour le métal se compose de 2 éléments:

• Contrebribe. Kontrobreshetka est une latte en bois d’une épaisseur de 2 à 5 cm qui est fixée le long des jambes du cadre sur l’étanchéité. Cet élément de conception aide à fixer le film d'étanchéité et forme un espace de ventilation à l'intérieur du "gâteau".
• Caisse sous la tuile métallique. Lorsqu'un contre-réseau est monté sur les chevrons, une caisse en métal est montée perpendiculairement à celui-ci. Pour le fabriquer, utilisez une planche non corrigée ou un panneau OSB à boues tranchantes. La taille et l'inclinaison du revêtement sous la tuile métallique sont déterminées par un calcul prenant en compte le poids du matériau de couverture, les charges dues à la neige et au vent.

C'est important! La contre-grille et le lattage des tuiles métalliques sont des éléments structurels importants du toit, dont dépendent sa résistance et sa capacité de charge. Pour déterminer la taille et le pas requis, vous devez effectuer correctement le calcul en faisant la somme des charges subies par la carte pendant son fonctionnement.

Des vues

Le revêtement sous la tuile métallique est un élément structurel obligatoire de la toiture en profilé métallique, qui a pour fonction de supporter et de répartir la charge sur les chevrons. Une couche de finition est appliquée sur cette construction, pour laquelle un panneau de bordure ou du contreplaqué résistant à l'humidité est utilisé. Le pas correctement calculé de la latte sous la tuile métallique garantit la durabilité et la portance élevée du toit. Le lattage pour le métal peut être de 2 types:

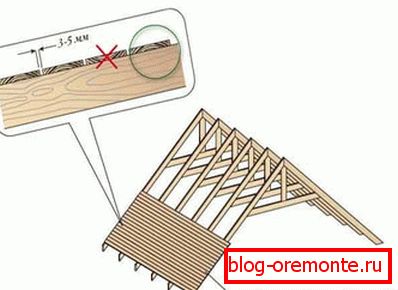

1. Solide. Le lattage plein sous la dalle métallique est une base solide, pour la fabrication de contreplaqué résistant aux intempéries ou de panneaux de chants, posée sans espaces. Il est utilisé si le toit est soumis à des charges élevées, si le matériau de couverture est lourd ou en raison de la faible pente des rampes. Dans ce cas, une contre-grille est d'abord montée sur les chevrons, puis un plancher solide.
2. Clairsemé. La caisse clairsemée en métal est un revêtement de sol destiné à la fabrication de panneaux découpés ou non découpés, disposés à une faible distance les uns des autres. Pour déterminer la taille des éléments et la distance entre les lattes, il est nécessaire de calculer correctement les charges qui pèsent sur la rampe pendant le fonctionnement.

C'est important! Kontrobreshetka et obreshetka pour les tuiles métalliques sont le plus souvent en bois. Pour protéger le bois de l'humidité, il est nécessaire de l'imprégner de composés antiseptiques. Il est également recommandé de traiter les panneaux à partir desquels la charpente est constituée de substances coupe-feu.

Critères de sélection du type

Des artisans inexpérimentés se demandent souvent comment fabriquer correctement une caisse sous la tuile de métal. Pour y répondre, vous devez étudier attentivement les instructions du fabricant, car la distance entre ses lattes dépend de la nature et de la longueur d'onde du profil métallique. Afin de monter correctement la fondation pour le revêtement de sol du matériau de toiture, vous devez prendre en compte 2 facteurs:

• Biais Plus la pente est grande, plus la distance entre les éléments de base est grande. S'il est plat, le contre-réseau et le sol en treillis sur lequel le sol est posé sont réalisés dans des matériaux plus épais et plus durables.
• Le poids du matériel. Le toit en métal ne pèse que 3,5 à 4,5 kg / m2. Les dimensions des panneaux servant à la fabrication de la base sont donc calculées en fonction de facteurs supplémentaires.
• Conditions climatiques. Si la zone de construction est caractérisée par de fortes précipitations en hiver, la taille des éléments servant à la fabrication de la base est augmentée et la distance qui les sépare est réduite.
• La nature du profil d'onde. La distance entre les lattes doit correspondre à la longueur d'onde du profil métallique afin d'installer le revêtement était pratique.

Des artisans expérimentés conseillent de prendre en compte la longueur d'onde du profilé métallique, effectuant le calcul du pas entre les éléments structurels afin de simplifier le processus de fixation des feuilles de matériau. Le cadre de haute qualité soulagera de nombreux problèmes d'installation.

L'influence de l'angle de la pente

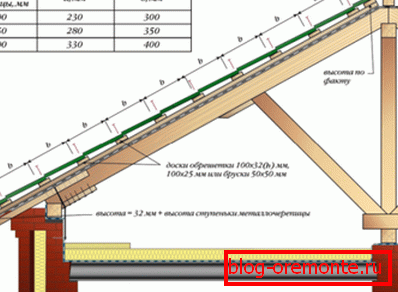

Il est préférable de commencer l’installation du lattage sous la dalle métallique en effectuant un calcul minutieux des charges permanentes et temporaires auxquelles il est soumis. Pour que la construction supporte toutes les catastrophes naturelles, il est préférable de laisser une petite marge de sécurité dans les calculs. Les maîtres expérimentés recommandent de s'en tenir aux recommandations suivantes:

1. La caisse pour les tuiles métalliques sur un toit à faible pente doit être solide. Il est plus rationnel de le fabriquer à partir de feuilles de contreplaqué résistant à l'humidité.
2. La caisse pour les tuiles métalliques sur la structure du bas-côté doit être en treillis. Le pas entre les lattes devrait être de 10-15 cm et l’épaisseur de 4-5 cm.
3. Si l’angle d’inclinaison des pentes est supérieur à 35 degrés, le sol du profilé métallique peut être peu épais, avec une distance entre les lattes de 15-20 cm et une épaisseur de 2 à 3 cm.

Notez que le toit sous le métal doit être plat pour que le matériau après l'installation "ne marche pas". Par conséquent, pour la fabrication de la base, il est préférable d'utiliser l'OSB ou le panneau à bord coupé, aligné avec l'épaisseur.

Même un maître inexpérimenté peut faire face à l'installation d'un toit en tôle d'acier profilée à condition que la tourte de toiture soit bien organisée. L'essentiel est de suivre strictement les recommandations du fabricant et de respecter la technologie de travail. En savoir plus sur la conception des toits en métal, l'isolation, l'étanchéité, lire d'autres matériaux sur le site.
