Comment faire une cheminée dans le bain avec ses propres

Auparavant, en Russie, la construction d'un bain durait une année, mais vous ne surprendrez personne avec des bains tout faits, qui sont amenés directement sur le site et récupérés en quelques heures. Cependant, après le départ des constructeurs, vous vous retrouvez avec une boîte à bûche qui n’est pas équipée d’un dispositif de chauffage. Par conséquent, la cheminée de l'appareil dans la baignoire et l'installation de la fournaise reposent sur les épaules du responsable. Pour le faire correctement de vos propres mains nécessite des connaissances et de l'expérience, car une attitude frivole à l'égard de ce problème promet des coûts supplémentaires pour le maintien de la température requise, le risque d'incendie et le risque d'intoxication au monoxyde de carbone.

Classification de la cheminée

La cheminée pour le bain peut être équipée de plusieurs manières, en fonction de l'installation du four. Les manières d'organiser l'évacuation de la fumée du bain sont classées selon les paramètres suivants:

1. Le matériau utilisé Pour fabriquer les tuyaux de cheminée, utilisez du métal ou des briques résistantes à la chaleur. La maçonnerie en brique est considérée comme une option plus traditionnelle. Cependant, les maîtres-maîtres modernes préfèrent la cheminée en métal d'un poêle à bain. Son avantage est une installation rapide à faire soi-même.

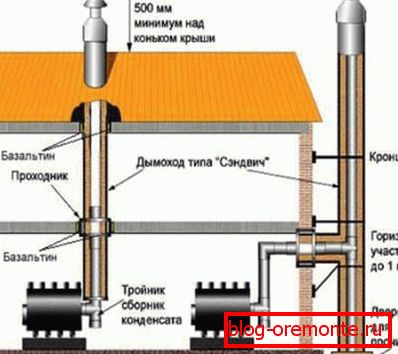

2. Méthode de montage. La cheminée dans la salle de bain à l'intérieur ou à l'extérieur du bâtiment. L’installation d’un système de cheminée externe est une technologie nord-américaine, selon laquelle des tuyaux traversent le mur jusqu’à la rue. Il a été développé en réponse aux lacunes de la méthode interne, qui implique un tuyau traversant le plafond jusqu'au toit.

Le choix du matériau et du mode d’installation dépend des possibilités financières, de l’emplacement du four et des compétences du maître en matière de construction. Les fourneaux expérimentés ne recommandent pas ceux qui sont satisfaits de la cheminée avec leurs propres mains sans expérience, ne la combinez pas avec le système de ventilation, cela peut être dangereux

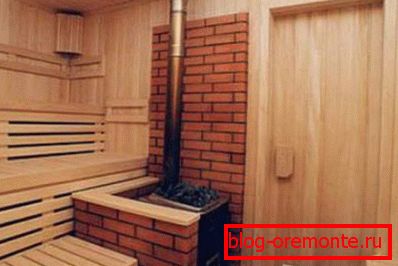

Avantages d'une cheminée en brique

La cheminée du bain a été construite en briques résistantes à la chaleur avant l’apparition du métal. Cela s’explique facilement par le fait qu’il n’y avait pas de métal résistant aux températures élevées. Faire une brique de cheminée avec vos propres mains ne peut être fait que par un vrai professionnel, l'installation est réalisée selon un schéma dont la violation gâchera tout le travail effectué. Comparé à une cheminée en métal en brique, il présente les avantages suivants:

• La brique résistante à la chaleur, conçue spécifiquement pour la création de fours, présente une isolation thermique et des propriétés de conduction de la chaleur élevées, grâce à laquelle la cheminée en brique stocke et accumule efficacement la chaleur à l'intérieur du hammam.
• Longue durée de vie. Une cheminée en briques de haute qualité, disposée de manière propre conformément à la technologie, dure beaucoup plus longtemps que ses homologues métalliques et ne nécessite donc pas de remplacement périodique.
• Haute protection contre les incendies. La brique ignifuge ne brûle pas et ne propage pas les feux. Comme la salle de bain appartient à des pièces présentant un risque élevé d'incendie, les propriétés anti-incendie d'une brique peuvent sauver la propriété et la vie du propriétaire.

Il est important de nettoyer les conduits de cheminée en brique à temps, car leur structure rugueuse accumule des cendres, de la poussière et d'autres contaminants, ce qui réduit la traction du four ou provoque la fumée du bain.

Dispositif de cheminée en métal

Pour ceux qui fabriquent la cheminée pour le four avec leurs propres mains, les tuyaux en métal sont idéaux, réduisant les coûts de matériaux et le temps d'installation. Dans le bâtiment, les magasins vendent des systèmes pré-fabriqués composés de tuyaux droits, de branches et de colliers. En faveur des tuyaux en métal dit:

1. Prix ​​raisonnable. Le coût d'une cheminée en métal est plusieurs fois inférieur à celui d'un tuyau en brique. De plus, l'installation d'une cheminée en métal est faite de mes propres mains, ce qui permet au client d'économiser une somme considérable qu'il paierait à un maître de fournaise professionnel.
2. La surface du tuyau métallique est lisse, voire glissante, de sorte que la suie et les autres petites particules ne s'y attardent pas. Cela permet à l'air de s'élever sous l'action de la différence de température intérieure et extérieure en un seul flux directionnel.

Le seul inconvénient de ce mode d’organisation d’un poêle à bois est que les tuyaux en métal n’ont pas la même qualité isolante que leurs homologues en brique; de ​​ce fait, en hiver, lorsque la différence entre la température interne et externe est maximale, le condensat se dépose sur la surface interne, tuyaux en sandwich, protégés par une couche d'isolation.

Sélection des éléments du système de cheminée

Si vous décidez d'installer la cheminée avec du métal de vos propres mains, il est important de choisir la bonne section de tuyaux. Les fabricants de fours indiquent le diamètre recommandé pour chaque modèle dans les instructions. En l'absence de cette information, ce paramètre est calculé en fonction de la puissance du four, de la hauteur de la cheminée et du nombre de tours. Cependant, il est préférable de confier les calculs à un consultant expérimenté, car cela dépend du tirant d'eau et de la sécurité de la cheminée.

Veuillez noter que la longueur des segments horizontaux des tuyaux ne doit pas dépasser 100 cm; le non-respect de cette règle simple menace le four de suie et de dépôts de suie à l'intérieur.

Si vous prenez la cheminée à travers le mur, il sera judicieux de la placer à une distance de 50 à 60 cm du bord du porte-à-faux. Lorsque vous montez le tuyau à travers le toit, essayez de le placer à 50-150 cm de l’arête. Si l'emplacement de la fournaise ne le permet pas, le parapluie de cheminée est soulevé au moins une fois et demie au-dessus du sommet du toit. Habituellement, le système de cheminée interne est posé verticalement, si nécessaire, changez la direction d'utilisation du genou avec un angle de 45 ou 90 degrés. Pour le vendeur correctement ramassé la cheminée pour les poêles, il est préférable de faire son schéma avec les dimensions.

Technologie de montage

Pour un maître inexpérimenté, il vaut mieux opter pour une cheminée interne en tuyaux métalliques, qui se décharge à travers le toit et le plafond de la baignoire. L'installation à faire soi-même ressemble à ceci:

1. Achetez des tuyaux, des coudes de diamètre approprié, des colliers de serrage, un parapluie, un joint d'étanchéité en caoutchouc pour l'imperméabilisation, de l'amiante ignifuge et de l'argile expansée.
2. Avant d'installer le poêle, la surface derrière celle-ci est protégée par deux couches d'amiante réfractaire.
3. Après avoir installé le poêle sur un tuyau situé au-dessus de l’appareil de chauffage, le premier segment de tuyau est installé, équipé d’une vanne à obturateur. Avec l'aide de la porte, ajustez la force de poussée pendant l'allumage et après son achèvement. Avec la vanne partiellement fermée, le flux d’air passant dans la cheminée diminue, ce qui maintient la chaleur dans le bain plus longtemps.

   Afin de raccorder correctement les sections de cheminée, il est nécessaire de prendre en compte le trajet de la fumée, c'est-à-dire que le tuyau supérieur est placé sur le fond. En ce qui concerne les tuyaux en sandwich, il convient également de garder à l’esprit le mouvement du condensat: le tuyau interne est donc connecté «par la fumée» et le tuyau externe «par le condensat», c’est-à-dire que le segment supérieur est inséré dans le tube inférieur.

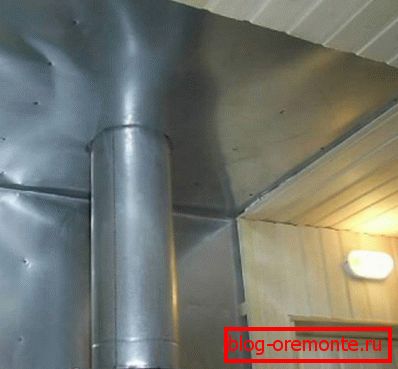

4. Le plafond est coupé pour amener le tuyau dans le grenier. Un bon moyen d'insérer un tuyau à travers le plafond est d'installer une boîte en métal. Il est fixé au sol de manière à affleurer le sol du grenier. Une cheminée est conduite à travers le trou dans la boîte, et la boîte est étroitement recouverte d'argile expansée ou de laine minérale. Le plafond est protégé du feu par des plaques d'amiante.



5. Dans le matériau de toiture est fait un trou pour le retrait du tuyau. Pour passer entre les jambes de la ferme, utilisez des robinets qui vous permettent de faire un trou dans un endroit pratique. Si le matériau de la toiture est combustible, il est protégé par une tôle métallique ou de l'amiante, le tuyau est tiré dans le trou, un produit d'étanchéité en caoutchouc élastique est appliqué et collé avec un produit d'étanchéité résistant au feu.
6. Installez les segments de cheminée de manière à atteindre la longueur requise. Un parapluie en métal est placé sur le dessus pour protéger la cheminée des débris, des branches, de la pluie.

Il est important de s'assurer que les joints entre les segments de tuyau ne tombent pas sur le sol afin de sceller et de retirer les larges colliers métalliques.

Une cheminée montée qualitativement pour le bain est le signe d'un vrai bain russe dans lequel il fait chaud, même 6-7 heures après l'achèvement de la chambre de combustion.
