Comment faire une cheminée pour la cheminée avec vos propres

Nos ancêtres, qui vivaient sur le territoire du pays le plus froid de la planète, réchauffaient leurs maisons en hiver avec des poêles à bois. À une époque où chaque bâtiment résidentiel est équipé d'un chat à gaz, les poêles et les cheminées sont devenus exotiques, leur installation servant d'élément de décoration et non de nécessité pratique. Cependant, ces appareils chauffent encore et nécessitent donc l'organisation d'un désenfumage. Dans cet article, nous allons décrire comment la cheminée est faite pour le foyer.

Dispositif et principe de fonctionnement

Cheminées pour cheminées ou poêles - les canaux par lesquels l’élimination d’un mélange de gaz, qui sont des produits de la combustion du combustible, du dispositif de chauffage du dispositif de chauffage dans l’atmosphère. La conception de ces éléments du système de chauffage se présente sous la forme d’un tuyau ou d’un puits en brique dont l’étanchéité détermine le bon fonctionnement du système. Des cheminées pour les cheminées et les poêles sont nécessaires, car sans eux, il est impossible de faire fonctionner des appareils générant de la chaleur, dont le travail est le suivant:

Plan de travail et circulation de l'air dans la cheminée
  1. Le combustible est placé dans le four de l'équipement générateur de chaleur (cuisinière, cheminée, chaudière). La plupart des appareils fonctionnent au bois, au gaz, à la compression ou au charbon, au mazout.
  2. Le combustible est enflammé à l'aide d'une source de flamme nue, ce qui génère une grande quantité de chaleur qui permet de maintenir la température optimale dans la pièce et génère de la fumée.
  3. La fumée, qui est un produit de la combustion du carburant, est constituée d’un mélange de dioxyde de carbone et de monoxyde de carbone, de cendres, de suie et d’autres produits chimiques agressifs. La température de la fumée entrant dans les cheminées pour les cheminées ou les poêles atteint 400 à 500 degrés. Par conséquent, obéissant à la loi de la convection, elle augmente, libérant ainsi de la place dans le four pour un air plus froid.
  4. La conception des canaux de désenfumage est un puits vertical scellé à travers lequel la fumée chaude ne monte que vers le haut. Grâce à ce processus, de l'air frais saturé en oxygène, nécessaire au maintien de la combustion, pénètre dans le four.

Le processus d'aspiration d'air riche en oxygène dans la chambre de combustion est appelé un fardeau. Pour vérifier si les cheminées des cheminées sont en présence de traction, vous devez apporter une allumette allumée ou une bougie à la chambre de combustion: si la flamme dévie vers le canal d'évacuation de la fumée, le système fonctionne correctement. Au cas où la flamme de la bougie brûle uniformément, ils parlent de l'absence de poussée. Mais la situation la plus dangereuse se produit lorsqu'une inversion de poussée est formée, une flamme la déviant dans la direction opposée à celle de la cheminée le signalant.

Afin de créer correctement un canal d'évacuation des fumées pour un poêle ou une cheminée, vous devez étudier attentivement les informations sur le dispositif de chauffage spécifiées dans les instructions, ainsi que calculer le volume de gaz dans le four. Monter la cheminée de la cheminée de vos propres mains est assez difficile, car cette structure complexe nécessite des connaissances et une expérience particulières que seuls des artisans expérimentés peuvent se vanter.

Façons de poster

Le montage et la connexion du canal de désenfumage ont lieu après l'installation de l'appareil de chauffage. Cependant, choisissez un endroit et effectuez le calcul de la section et de la hauteur de la cheminée avant l'installation. Les cheminées de cheminées ou de poêles sont placées de deux manières:

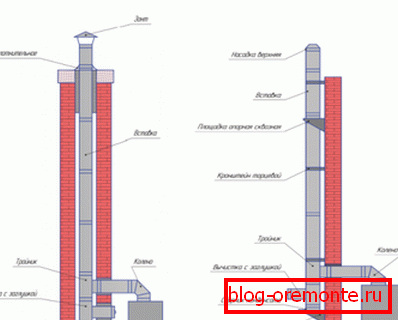

  • Placement interne. Cette méthode de placement implique l'installation et la connexion du canal d'évacuation de la fumée à l'intérieur d'une structure chauffée. Sur le territoire de la Russie, la cheminée de tuyau de poêle a été traditionnellement placée dans la maison, menant à la rue à travers le toit. L'installation d'un canal à l'intérieur vous permet de le protéger du gel, ainsi que de réduire les pertes de chaleur survenant dans la zone passant le long de la rue. Dans ce cas, le calcul est fait sur le fait que pendant que la fumée se déplace à travers le tuyau, elle se refroidit progressivement, ce qui évite la formation de condensation. La méthode traditionnelle de placement interne comporte un côté négatif: le tuyau, en particulier la brique, prend beaucoup de place dans la pièce. De plus, cela augmente les risques d’incendie. Placement interne et externe de la fumée de cheminée
  • Placement extérieur. L'installation d'un tuyau à l'extérieur du bâtiment vous permet d'augmenter la surface utilisable de petites pièces. Dans ce cas, les cheminées des cheminées traversent le mur situé près de l'appareil de chauffage, directement dans la rue. Cette technologie est arrivée en Russie d’Amérique et d’Europe. Elle est devenue populaire avec l’avènement des matériaux d’isolation thermique efficaces utilisés pour l’isolation des canaux et des tuyaux en sandwich qui ne gèlent pas, même dans les zones les plus gelées. Le point négatif de la mise en place externe est que, en raison de la grande différence entre la température externe et interne dans la cheminée, une grande quantité de condensat se forme. Pour créer un canal d'évacuation de fumée externe de haute qualité, vous devez effectuer un calcul détaillé du point de rosée et organiser l'isolation. Cependant, placer le tuyau à l'extérieur du bâtiment réduit le risque d'incendie et est considéré comme plus sûr.

Faites attention! Le calcul du canal d'évacuation de la fumée de l'appareil de chauffage détermine la section transversale et la hauteur de la conduite recommandées, ainsi que le niveau de poussée requis pour maintenir la combustion. Lors du calcul de ces paramètres, tenez compte de la puissance de l'appareil, du type de combustible utilisé, de l'emplacement et des conditions climatiques dans la région de construction. Les cheminées pour les cheminées sont construites sur la base d'un projet qui prend en compte tous les facteurs ci-dessus, et la connexion est faite sous la supervision d'un maître professionnel.

Matériaux

Les cheminées de cheminée sont fabriquées dans divers matériaux qui ont une résistance élevée à la chaleur, une faible conductivité thermique, d'excellentes qualités réfractaires, ne provoquent pas de réactions d'oxydation avec l'eau ni d'interagissent avec les produits chimiques agressifs contenus dans les produits de combustion. Pour créer un canal de désenfumage durable et fiable pour le four, utilisez les matériaux suivants:

  1. Brique C'est un matériau traditionnel pour la construction de cheminées de fournaise, car il possède une excellente résistance à la chaleur, ne brûle pas et dure plus de 100 ans avec les soins appropriés. Pour la construction du tuyau utilisé solide, brique cuite, dont le coût est supérieur à un simple silicate. Cette méthode est l’une des plus coûteuses en raison du prix élevé du matériau et de la nécessité de remplir une fondation en profondeur. En outre, il est peu probable que vous construisiez une cheminée en brique et que vous vous connectiez vous-même à la chaudière. Vous devez donc dépenser de l'argent pour des artisans embauchés, dont les services sont coûteux. La mine de briques a une section transversale rectangulaire ou carrée; par conséquent, dans les coins et sur la surface rugueuse du matériau, de la suie et des cendres se déposent, provoquant un engorgement. Construction de cheminée en brique résistant à la chaleur
  2. Pipes en céramique. Plus abordable, une cheminée en céramique est composée de tuyaux et de blocs de béton léger pour leur installation. Il a une taille plus compacte, il est donc installé à la fois à l'intérieur et à l'extérieur. La durée de vie des tuyaux en céramique est de 30 ans, mais un entretien approprié et un nettoyage régulier augmentent cette période de 10 à 15 ans. Les canaux de désenfumage en céramique sont plus légers que ceux en brique: ils sont installés sur une base monolithique de tuyau en béton, de sorte que la nécessité de remplir la fondation disparaît. Il existe des modèles avec une couche d'isolation thermique qui conviennent aux appareils de chauffage à combustible solide, dans lesquels la température des produits de combustion dépasse 300 à 400 degrés. Dispositif de cheminée en céramique
  3. Tuyaux sandwich en acier. Le matériau le plus démocratique et le plus abordable pour fabriquer des cheminées pour un poêle ou une cheminée - un tuyau en sandwich. Ils représentent deux cylindres d'acier creux, insérés l'un dans l'autre, avec une couche isolante entre eux. Les tuyaux sandwich sont légers, faciles à installer et peuvent servir 15 à 20 ans. Les composants pour l'assemblage de la cheminée sont sélectionnés en fonction du diamètre de la buse d'entrée du dispositif en effectuant le calcul de la hauteur requise de la cheminée pour maintenir un niveau de poussée normal. Le dispositif de la cheminée des tuyaux sandwich

C'est important! Le matériau pour l'assemblage de la cheminée est choisi en fonction du type de combustible sur lequel le dispositif de génération de chaleur fonctionne: pour les cheminées et les poêles fonctionnant au combustible solide, les tuyaux en brique et en céramique conviennent mieux, avec la fumée des modèles à gaz, les tuyaux en acier sandwich font du bon travail.

Exigences pour les canaux de désenfumage

L'utilisation de cloisons chauffantes étant associée au risque d'incendie et d'intoxication au monoxyde de carbone, des exigences strictes sont imposées aux canaux d'évacuation de la fumée, dont la tâche est de protéger les utilisateurs. Pour que le fonctionnement de l'équipement ne pose pas de problème, les conditions suivantes doivent être remplies lors de l'installation de la cheminée:

  • Le diamètre du tuyau est choisi en fonction de la taille du tuyau d'entrée de l'équipement de génération de chaleur. Si le tuyau est plus gros, la connexion entre eux sera détendue, ce qui peut provoquer une fuite de monoxyde de carbone.

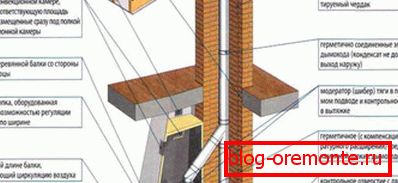

  • La connexion, la pose et le passage du tuyau à travers les murs ou les sols sont isolés avec un matériau réfractaire afin d'éviter toute surchauffe de la finition. À ces fins, un ciment de métal de base ou d'amiante est utilisé. Exigences de sécurité pour l'installation d'un conduit de fumée en brique
  • La longueur du canal d'évacuation des fumées est déterminée en effectuant le calcul de la poussée requise, mais sa hauteur allant de la chambre de combustion à la pointe ne doit pas être inférieure à 5 m.

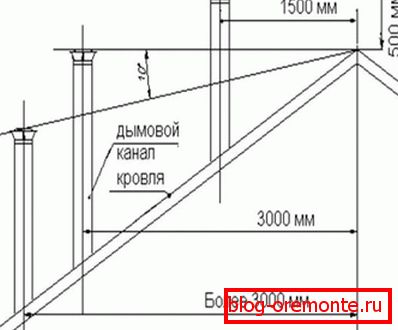

  • La tête du tuyau est enlevée sur le toit à une distance de 0,5 à 1 de la crête ou à travers un mur situé à une hauteur de 1 à 1,5 m du sol. La cheminée est surélevée à 0,5 m au-dessus du sommet du toit. Hauteur de la cheminée au-dessus de l'arête du toit
  • Le canal d'évacuation des fumées est principalement situé verticalement, évitant plus de 3 tours. La longueur des sections horizontales ne doit pas dépasser 1 m.
  • La forme cylindrique de la section est considérée comme la meilleure option pour le tuyau; toutefois, les arbres rectangulaires et carrés sont autorisés.

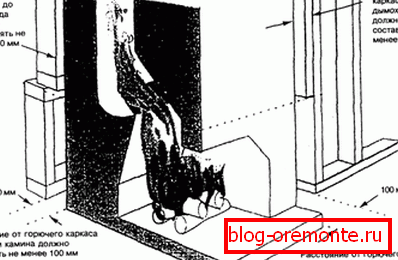

Conditions pour placer une cheminée dans des maisons en bois

C'est important! Les maîtres de fourneaux expérimentés conseillent, lorsqu’on discute du tirant d’air de la cheminée, d’insister sur le fait que la cheminée doit être placée à l’intérieur de la maison; elle doit se trouver à l’intérieur et non au mur extérieur. Avec ce schéma d’installation, le canal s’avère plus chaud, la traction et la condensation des vapeurs ne manquent pas.

Instruction vidéo
