Comment faire une pente de toit avec leurs propres mains -

La Russie centrale, riche en forêts de conifères et de feuillus, est considérée comme le berceau de la construction en bois. La demeure traditionnelle, en pyatistyonok hachée, était en bois et cette tour élégante et spacieuse était couronnée d'un toit en pente. En parcourant les routes de notre pays, recouvertes de plâtre des deux côtés de petits villages, notez que le toit de la plupart des maisons est de ce type.

En dépit de son histoire et de ses traditions anciennes, le toit triangulaire d’une maison privée a un aspect moderne et élégant. Il est donc recommandé aux architectes de le concevoir dans les projets de conception les plus ambitieux. En appliquant des matériaux modernes et fonctionnels à la construction du savoir-faire des architectes anciens, un calcul précis permet d’obtenir un aspect saisissant, distinctif et unique. Dans cet article, vous trouverez toutes les informations nécessaires à sa conception et à sa construction.

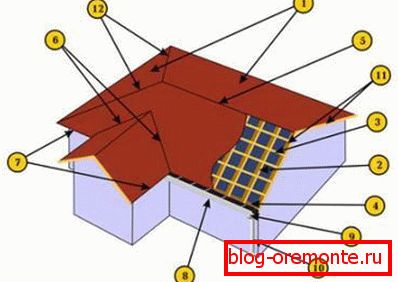

Caractéristiques de conception

La conception de la pente du toit de la maison est un peu plus compliquée que la double pente. La principale difficulté réside dans le fait qu’à un moment donné, trois éléments sont connectés: deux pieds en treillis cousus et une poutre faîtière. Établissez ce lien avec vos propres mains, un travail de qualité que seul un professionnel de haut niveau pouvant effectuer un calcul précis peut effectuer. Le toit se compose des éléments suivants, qui démontrent le schéma:

1. Pentes de toit. L'un d'eux, frontal, a la forme d'un triangle équilatéral, les deux autres sont des trapèzes. L’angle d’inclinaison forme le cadre composé de chevrons ordinaires et obliques, de dames et d’éléments de support auxiliaires du toit triangulaire.Pour déterminer l’angle d’inclinaison des rampes, le calcul ou les recommandations du fabricant du matériau de toiture sont utilisés
2. Jambes de chevron. Les planches lisses et durables, installées avec un bord mince pour une plus grande rigidité, reposent d'un côté sur le mauerlat et de l'autre sur la poutre faîtière. Trois types de chevrons sont utilisés dans le dispositif du toit triangulaire: les lattes, les ponts et les diagonales. La forme en diagonale de la hanche et la base et les barnes supportent des rayons trapézoïdaux. Les diagonales, également appelées «avions», supportent une charge accrue. Par conséquent, pour les fabriquer de leurs propres mains, elles utilisent des planches ayant une section transversale plus de deux fois supérieure à celle des chevrons ordinaires, ou les épissent simplement.
3. Crate. Les planches, fixées perpendiculairement aux pieds des chevrons en rangées, constituent un support pour la pose du matériau de toiture. Pour l’installation de revêtements, on utilise des panneaux non tranchants ou des feuilles de contreplaqué résistant à l’humidité. La caisse en treillis est utilisée pour le métal, le carton ondulé et les solides pour les matériaux en rouleau et les toits souples.
4. Mauerlat Poutre de support utilisée comme base pour la fixation des pieds en treillis. Il répartit le poids de la structure du toit sur les cloisons porteuses et le redirige vers les fondations de la maison.
5. Fad. La jonction des chevrons, le point le plus élevé du toit, son sommet
6. En croisant les patins, ils forment endov, razlichkovki.
7. Surplombs. Les parties en saillie du toit chevron formé ou femelles, ils protègent les parois de l'humidité et du vent à la maison. Afin de se conformer efficacement à leurs tâches, leur longueur doit être 40-50 cm et plus. Par emplacement distinguer avant-toit et surplombs pignon.
8. Drain de gouttière. L'un des éléments du système de drainage du toit, il permet l'évacuation de l'eau du toit.
9. Entonnoirs de prise d'eau. Recueillir les précipitations et les diriger vers le système de canalisation.
10. Tuyau d'évacuation. Il transporte l'eau de pluie dans les égouts pluviaux.

Le toit, composé de 3 patins, est difficile à concevoir et laborieux. Le constructeur débutant ne peut donc pas le faire de ses propres mains, mais avec l'aide d'un maître-toit hautement qualifié qui se chargera de la conception et du calcul.

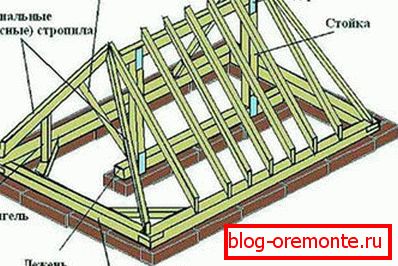

La composition du système de treillis

Système de toit chevron включает в себя элементы вальмовой и двухскатной. Они соединяются между собой и, взаимодействуя, распределяют между собой немалый вес трех скатов. В ее состав входят:

• Mauerlat Comme déjà mentionné, il s’agit d’un bois d’une section de 100 x 100 mm ou de 150 x 150 mm, qui sert de support pour la fixation des pieds des chevrons. Il est situé sur les murs extérieurs de la maison.
• Couché Une poutre de même section que le mauerlat, remplissant les mêmes fonctions. Seule sa cloison interne est utilisée pour installer les piliers verticaux d'un système de fermes inclinées.
• Ridge run. Une barre qui est installée à la jonction des jambes du chevron. Il s'appuie sur les piliers.
• Podkonykovye rack. Supports verticaux en bois supportant le faîtage du toit en crête, transférant son poids sur le mur intérieur porteur, c'est-à-dire, finalement, sur la fondation.
• Jambes ordinaires. Planches de section 50x150 mm, soutenant les toits trapézoïdaux. Dans la partie supérieure, ils sont attachés à la poutre faîtière et la partie inférieure à la plaque d'alimentation.
• Narozhniki. Ou, comme on les appelle demi-jambes, elles ont une longueur différente, augmentant avec l’éloignement de la hanche. Leur partie supérieure est fixée aux chevrons diagonaux et non au faîtage.
• Rafter diagonal. Deux pieds en treillis partent de la crête vers les deux coins de la maison, dans lesquels le toit en pente s’installe Ils forment la pente de la hanche et sont plus longs que la base. Par conséquent, ils doivent être fabriqués à partir de panneaux d'une plus grande section.
• Fermes Sprengel. Les éléments de support de forme triangulaire pour les chevrons diagonaux du toit triangulaire. Ils sont montés si la longueur des chevrons est trop longue, puis quand ils s'affaissent. Leur besoin détermine le calcul de la charge sur le chevron diagonal.
• Les jambes de force Les accessoires, situés à un angle de 45 degrés, soutiennent les pieds des chevrons et les protègent sous la déflexion.

Système de toit chevron насчитывает большое количество частей. Чем больше площадь, которую предстоит перекрыть, тем больше вводят вспомогательных элементов для обеспечения жесткости конструкции, тем сложнее ее устройство. Учтите, при этом подкровельное помещение загромождается всевозможными опорами, которые снижают возможность его использования в качестве жилого.

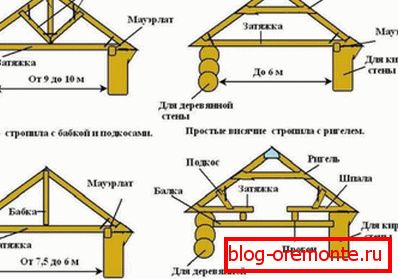

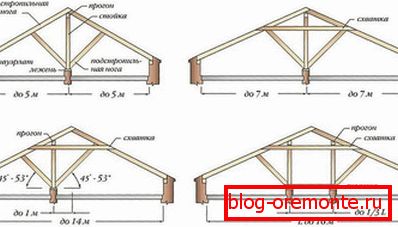

Types de systèmes de toiture

Les différentes dispositions du bâtiment en construction permettent l’utilisation de l’un des deux types de systèmes de toiture dont le nombre de supports diffère:

1. Suspendu. Il est utilisé dans le cas où l'intérieur de la maison n'est pas prévu pour le mur porteur. En l'absence de soutien au milieu, les jambes du chevron ne reposent que sur les murs extérieurs et exercent une forte charge de déchirement. Par conséquent, pour stabiliser le système, de nombreux éléments auxiliaires sont introduits qui alourdissent la construction du toit. Le système de suspension est difficile à faire vous-même.



2. Scandaleux Si un mur de soutènement est installé à l'intérieur du bâtiment, celui-ci peut servir de support supplémentaire pour les chevrons ou les poutres faîtières. Lezhine est posé dessus, des supports sont appuyés contre elle, qui supportent la crête. L'appareil sur le système de treillis oblique est possible s'il existe deux supports internes.

Les couvreurs expérimentés recommandent de privilégier exactement le système de toit en pente, car plus fiable et plus stable, il est plus facile à calculer et à concevoir. La charpente du toit est fabriquée avec ses propres mains en métal ou en bois. Si le choix est tombé sur des supports métalliques, il est préférable d'utiliser les coins. Mais le plus souvent, les éléments de support sont en bois, ce qui en fait un matériau moins cher et abordable.

Processus de construction

Pour construire un toit en pente de vos propres mains, vous devez acheter le bois de construction, le matériau de toiture, le film d'étanchéité, les fixations, l'isolation et la membrane pare-vapeur nécessaires. Tous les éléments en bois sont traités avec des composés antiseptiques et des produits ignifuges afin de réduire les risques d’incendie et de dégradation du bois. L'installation est réalisée selon le plan suivant:

• Installez la plaque d'alimentation. Si la maison est construite en silicate à gaz ou en brique, le long du bord supérieur des murs sur lesquels les pentes seront construites, ils créeront une ceinture en béton armé, une chape dans laquelle seront fixés des montants métalliques pour la fixation du plateau de puissance. Dans une maison en bois, la barre de support est fixée aux boulons d’ancrage et, dans certains cas, son rôle est joué par la couronne supérieure de la maison en rondins. Une couche d'étanchéité, par exemple un ruberoïde plié en deux, doit être posée entre le mur et la plaque d'alimentation. Des goujons de fixation sont placés entre les fermes de liaison. Comme un mauerlat, ils réparent le lit.



• Installez le rack podskie. La chose la plus importante dans ce cas est de s’assurer qu’elles sont perpendiculaires à la position du sol. Par conséquent, tant qu’ils ne sont pas assemblés avec une barre de faîte, ils sont renforcés par des entretoises temporaires. Et lors de l'installation, vérifiez plusieurs fois l'angle au niveau de la construction. Sur les parties supérieures des supports montés poutre faîtière sur des coins métalliques ou des clous.
• Pose de pieds en treillis ordinaires. Commencez par créer un motif de chevron, marquez-le mordu sous le mauerlat, puis coupez tous les autres du motif. Fixez la première et la dernière paire de bottes, étirez le fil entre elles sur lequel le reste des jambes est aligné et fixé. Si la longueur des chevrons est supérieure à 4,5 m, ceux-ci sont soutenus par des entretoises s'étendant à partir du support sous un angle de 45 degrés. Le pas entre les chevrons ordinaires détermine le calcul de la charge.

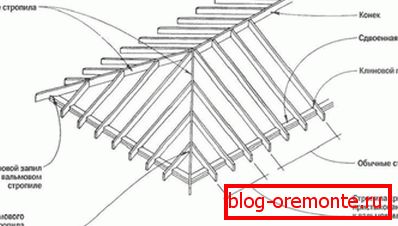

• Installez des chevrons diagonaux. C'est le moment le plus difficile pour construire un toit triangulaire. La partie supérieure des chevrons diagonaux est reliée à la crête et les inférieurs aux extrémités du pignon. Entre eux se trouvaient des chevrons alignés formant la hanche. Habituellement, il suffit d'avoir 3 pieds avec un pas de 60-90 cm. Cependant, si une fenêtre doit être insérée, un chevron supplémentaire est introduit pour la supporter.
• Les chevrons de fixation sont fixés aux pieds en treillis diagonaux à l’aide de clous ou de coins métalliques. Au bas de la pelle faites une entaille pour attacher au mauerlat.



• Les filets sont cloués, fixés avec leurs gouttières, installent des planches à vent, des fixations sous le siphon. Matériau décoratif des corniches à gaine.

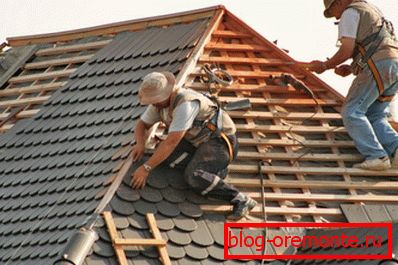

Matériau de toiture

Avant de couvrir le matériau de toiture en pente de toit, effectuez son imperméabilisation. A la surface de la terre, étirez un rouleau de film, découpez-le en lanières. Ensuite, ils sont fixés horizontalement sur des chevrons à l’aide d’une agrafeuse de construction superposée sur 10-15 cm. Pour les revêtements de sol en métal et ondulés, utilisez le modèle de grille de la latte et, pour un toit souple, uniquement solide.

Le revêtement de sol du matériau de couverture commence par le bas, en agençant les feuilles ou les coupes de manière à ce qu'elles se rencontrent au niveau des joints de 10 cm.Tous les joints et les angles entre les pentes sont traités avec un mastic à base de silicone. Les fixations utilisent uniquement celles fournies avec les matériaux de couverture. Il s’agit généralement de clous spéciaux ou de vis en métal galvanisé, munis d’un chapeau en caoutchouc. Lors du serrage, un tel capuchon s’aplatit pour protéger le trou de l’humidité, afin que le toit ne coule pas.

La toiture à trois pentes n’est pas seulement une solution esthétique mais aussi une solution fonctionnelle pour l’agencement de la toiture, dont les coûts sont supportés par une longue durée de vie et un degré élevé de protection contre le vent et les précipitations!
