Comment installer des chevrons sur le toit de la baignoire -

Tout le monde connaît depuis longtemps le vif amour des Russes pour une conduite rapide, mais nos compatriotes n’appellent pas moins des sentiments chaleureux. Des températures élevées, une humidité élevée et la vapeur médicinale renforcent la santé et l'immunité de ceux qui ont l'habitude de fumer régulièrement. Pour un bain vraiment chaud, il est courant d’utiliser une cabane en rondins ou en rondins en bois dur, qui retient la chaleur pendant longtemps et qui a des propriétés cicatrisantes en raison de la teneur élevée en phytoncides. Des artisans expérimentés ont constaté que plus de 80% de la perte de chaleur dans la baignoire se faisait par le toit. Il est donc très important de fabriquer et d'installer correctement des chevrons. Dans cet article, nous aborderons les caractéristiques du dispositif de la structure en treillis du toit de la baignoire, qui doivent être prises en compte lors de la construction.

Forme de toit

Dans le rôle du bain sert généralement une petite maison en rondins à partir d'un journal ou un bar. En tant que matériau de construction, il est recommandé d'utiliser du bois de pin, de cèdre ou de mélèze, qui possède des propriétés cicatrisantes et une résistance élevée à l'humidité. Comme la surface du toit est assez grande, il y a beaucoup de chaleur. Mais si vous faites le bon choix de conception des chevrons, la chaleur sera stockée à l'intérieur de la pièce chauffée. Les types de toits les plus populaires qui bloquent une maison en rondins sont considérés:

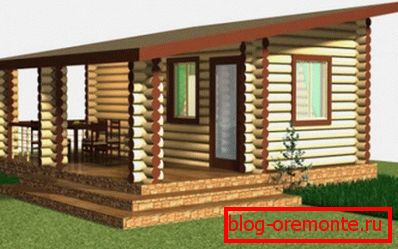

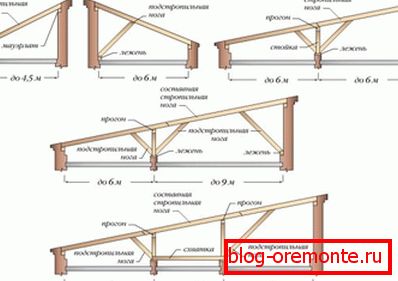

  • Sawbone. En fait, le squelette de la toiture à une pente ne comprend que le mauerlat et les chevrons, qui forment le plan de sa seule pente. La pente recommandée de ce type de toit pour la Russie centrale est de 10 à 25 degrés. Les principaux avantages d'un toit en appentis - une installation simple, rapide et une économie de matériaux. L'inconvénient de cette option est l'impossibilité d'aménager une pièce mansardée normale. Toit simple hangar Toit à un versant avec cadre à chevrons
  • Dvukhskatnuyu. Le toit à pignon est constitué de 2 plans formant un angle avec la base du toit et formant une forme reconnaissable. Les chevrons et les houppettes forment des fermes triangulaires qui résistent à toutes les influences extérieures. Si vous faites une pente dans la gamme de 45 à 50 degrés, alors la neige, la fonte et l'eau de pluie glissera indépendamment de la surface de la pente. Mais la construction d'une telle structure nécessite 1,5 fois plus de bois pour la fabrication de chevrons et 2 fois plus de matériau de toiture. Bain double toit Système de toit chevron

Faites attention! Une maison en rondins de rondins ou de bois non séché provoque un retrait important après le séchage du bois. Par conséquent, vous devez d'abord placer la boîte de bain, attendre un an pour qu'elle prenne les dimensions définitives, puis installer les chevrons et poser le matériau de couverture.

Type de construction

Il est important pour la construction du bain que la chaleur à l'intérieur soit longtemps préservée Par conséquent, le plus souvent, on prend une petite taille du cadre, car il est plus facile de chauffer une petite zone en dépensant moins de carburant. En outre, vous devez effectuer l'isolation de la pièce, ce qui réduira la perte de chaleur. En fonction de l'emplacement de l'isolant, il existe 2 types de toit de bain:

  1. Froid Le toit froid est une construction dans laquelle il est réchauffé non pas la surface des pentes, mais le sol du grenier. Dans ce cas, le grenier de la baignoire n’est pas chauffé. Par conséquent, seul le stockage des accessoires de la baignoire peut être utilisé. Pour isoler le grenier, on utilise un matériau isolant de remplissage qui retient parfaitement la chaleur à l'intérieur de la pièce chauffée par le four.
  2. Chaud Un toit chaud est une conception qui assure l'isolation des rampes entre les chevrons. Rendre un toit chaud plus dur et plus coûteux qu’un hangar, mais cela vous permet d’équiper un lieu de repos confortable dans la toiture. Une isolation minérale sous forme de tapis ou de dalles est posée dans l'espace entre les toits.

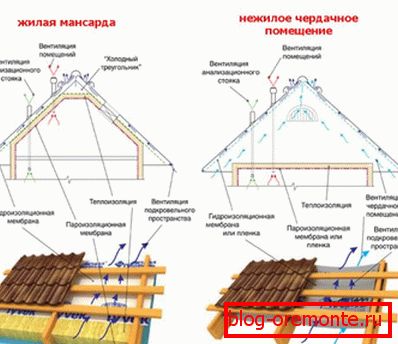

Différences entre toit froid et chaud

Les maîtres d'expérience et les connaisseurs de bains pensent qu'il est préférable de construire un toit froid pour cette structure, car c'est cette conception qui vous permet d'économiser plus de chaleur dans la pièce. Une telle solution garantit que le bain se réchauffera plus vite et refroidira plus longtemps.

Pose de la plaque d'alimentation

La structure du toit est suffisamment lourde pour que l'installation des chevrons ne soit pas effectuée directement sur les murs porteurs. Afin de répartir uniformément la charge et d’empêcher la déformation des supports sur la ceinture supérieure du caisson, la plaque de puissance est posée. Mauerlat est une barre plate durable de 100x100 mm ou 150x150 mm montée sur une maison en rondins pour réduire la pression exercée sur les murs des chevrons du toit. Le processus d’installation de cet élément de la structure en treillis de la baignoire est le suivant:

  • Tout d'abord, la barre de support est coupée en morceaux de la longueur requise. La longueur du mauerlat correspond à la longueur de la baignoire et le nombre au nombre de pentes du toit.
  • Ensuite, le mauerlat est imprégné de préparations antiseptiques à pénétration profonde. Le traitement est effectué en double afin de protéger l’arbre des champignons, de la moisissure et de la pourriture.
  • Mauerlat est fixé sur la rangée supérieure de murs porteurs à l'aide de poteaux métalliques ou de boulons d'ancrage. De plus, les emplacements des points d'attache sont calculés de manière à ce qu'ils soient situés entre les chevrons.
  • Après avoir installé la poutre maîtresse, vous pouvez procéder à l'assemblage du cadre de la ferme de toit.

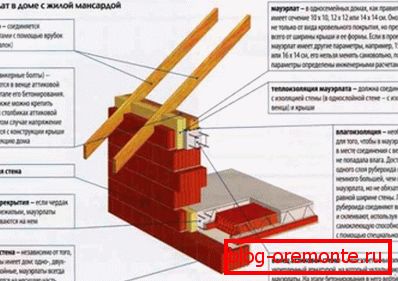

Dispositifs d'alimentation Technologie de fixation Mauerlat

Notez que si une maison en rondins agit comme une baignoire, il sera alors correct d'utiliser des rebords supérieurs renforcés de supports métalliques comme plaque d'alimentation. Cependant, si la construction du toit est compliquée ou lourde, cet élément du cadre est indispensable.

Cadre design

La base de la structure du toit est la structure du toit, qui supporte le poids du revêtement de toit, répartit uniformément la charge entre les murs porteurs et la fondation, et sert également à fixer le matériau d'étanchéité. Il est fait de bois et comprend les éléments suivants:

  1. Mauerlat C'est une sorte de barre de soutien, qui répartit le poids et adoucit la pression des chevrons sur les murs porteurs de la baignoire. Il est fait de bois de pin carré sur lequel sont fixées les pattes des chevrons.
  2. Étagères. Les racks sont appelés éléments de cadre de support vertical qui supportent la poutre faîtière ou la partie centrale du pied en treillis. Cet élément est utilisé uniquement dans les systèmes de chevrons naslon.
  3. Les chevrons. Les pieds des chevrons sont constitués de planches d’une section de 50x150 mm ou de 100x150 mm. Elles sont installées à une extrémité avec un bord sur le mauerlat et, de l’autre, elles reposent contre le second pied de la paire ou le faîtage.
  4. Les jambes de force Les jambes de force sont appelées éléments de cadre de soutien, situés à un angle par rapport aux pieds des chevrons et les empêchent de se plier sous leur propre poids.
  5. Resserrement. Les éléments horizontaux par paires entre les jambes de la ferme compensent la charge de déchirure agissant sur les murs porteurs.

C'est important! La baignoire étant considérée comme une structure présentant un risque élevé d'incendie, il est nécessaire de rendre le cadre en treillis en bois résistant au feu. Pour ce faire, toutes les parties de la structure sont traitées avec un agent ignifuge.

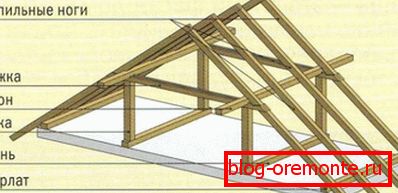

Système de botte de dispositif

Technologie d'assemblage

Si un mur porteur interne est prévu pour le projet de bain intérieur, il est préférable de créer un système de fermes inclinées comprenant un mauerlat, des poteaux verticaux, une poutre faîtière et un arrêt. Si seuls les murs extérieurs sont porteurs, il est possible d'installer uniquement un système de suspension plus complexe. En général, l’installation de chevrons pour le toit de la baignoire s’effectue comme suit:

  • Tout d’abord, sur les murs porteurs de la ceinture supérieure, une poutre de support, appelée Mauerlat, et le sol. Fixez-le avec de longs poteaux métalliques ou des boulons d'ancrage.
  • Ensuite, placez le rack sur le sol. Pour qu’ils restent debout lors de l’installation, ils sont temporairement renforcés par des entretoises.
  • Sur la poutre faîtière. L'exactitude de l'installation podkonykovogo bois vérifiée à l'aide du niveau de construction.
  • Installez ensuite les chevrons avec un pas de 60-120 cm, de sorte qu’il soit commode de monter l’isolant. Fixez les chevrons à l’aide de clous, d’agrafes, de plaques de métal ou de curseurs.

Des artisans expérimentés constatent que des fermes de toit pour un toit de bain peuvent être assemblées au sol, puis levées et installées sur le mauerlat sous une forme prête à l'emploi.

Technologie de fixation des chevrons à mauerlatu
