Comment installer des chevrons sur le toit

La conception d’une maison de campagne comprend non seulement le calcul du type et de la résistance des fondations, la superficie, la hauteur et le nombre d’étages du bâtiment, mais également la construction du toit. Lors de l'élaboration d'un projet, tous les facteurs sont pris en compte et la variante optimale du système de chevrons est choisie, capable de décorer un bâtiment et de le protéger du froid et des précipitations.

Si vous décidez de construire une maison vous-même, vous devez savoir quel est le système de toiture et comment installer les chevrons sur le toit pour obtenir le résultat souhaité. Dans notre article, nous aborderons le système de fermes, les règles d’installation et les types de chevrons.

Système d'élingue

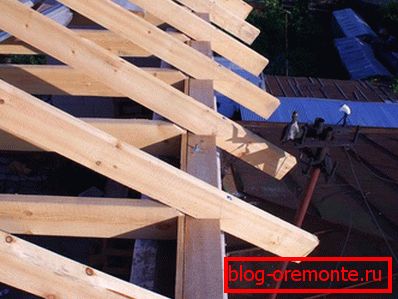

Quelle que soit la forme de toit que vous choisissez pour votre maison, il y aura toujours un système de fermes au cœur de la structure du toit. Pour recouvrir le toit de matériaux de toiture, une caisse et une couche d'étanchéité sont posées sur le système de chevrons.

Pour la fabrication de la structure, un conifère est utilisé avec un traitement spécial avec des agents de protection et une humidité ne dépassant pas 2%

Faites attention! Le bois de qualité 1 est nécessaire pour le serrage et la suspension des chevrons. Matériau 1 et 2 grades acheter pour les jambes de chevron. Le bois de qualité 3 ne peut être utilisé que pour la fabrication de crémaillères et de contrefiches.

La durabilité et la résistance du système de fermes dépendent de la qualité du matériau, de la fiabilité des connexions et de l'exactitude des calculs de conception. Portez une attention particulière aux chevrons. Examinons en quoi consiste le chevron pour faciliter le montage et l'installation de l'ensemble du système sur le toit.

Le chevron est constitué des éléments:

• jambes de chevron;
• les contrefiches butant contre la partie supérieure du mur du bâtiment (autrement elles sont appelées contrefiches);
• supports supportant les jambes et les montants;
• des poutres de support (barres transversales) qui servent de base à tous les éléments porteurs de la toiture et sont posées parallèlement à la base du bâtiment entre les chevrons;
• dans les chevrons du type suspendu, il y a des paniers qui travaillent en tension le long de la verticale et qui portent un nom - poupée;
• pour la résistance aux forces d'espacement sont installés.

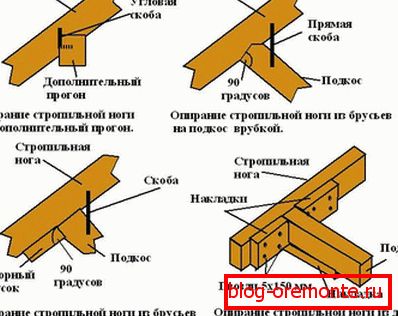

Ce sont les éléments de base du chevron, mais des composants supplémentaires sont utilisés pour les structures complexes des systèmes de chevron. Pour l'installation de chevrons sur le toit de votre propre main, vous devez préparer le matériel et les outils:

• matériau d'étanchéité;
• des chevrons;
• des planches;
• attaches;
• marteau et hache;
• tire ongles, ruban à mesurer;
• perceuse électrique avec un ensemble de perceuses;
• tronçonneuse;
• niveau et crayon.

Quand tout est prêt, il est temps de commencer à construire le toit et donc à installer les chevrons sur la maison.

L'installation

Étape n ° 1. De conseils pour faire un modèle conçu treillis. Soulever deux planches au plafond et relier leurs bords à une extrémité avec des clous. Dissolvez les panneaux sur le côté et installez les bords libres sur la poutre de support posée. Pour fixer l’angle formé entre les planches, clouez la barre transversale.

Abaissez le gabarit des planches sur la poutre de support et marquez avec un crayon l'angle de coupe du chevron pour un montage durable. Cette méthode vous permet de sélectionner rapidement et facilement le bon angle de coupe et l’installation des chevrons.

Faites attention! À ce stade du travail ne peut pas être pressé. Plus le modèle est performant, plus la structure sera fiable et solide.

Étape 2. Placez le gabarit sur le sol et commencez à fabriquer des chevrons. Le gabarit doit être bien collé de manière à ne pas perturber l’angle de connexion des branches du chevron Lorsque le premier chevron (ferme) est prêt, il est soulevé sur le bâtiment et posé au sol.

Étape 3. Sur les chevrons et le mauerlate marquent la place de la coupe. La tronçonneuse effectue une coupe pour une installation correcte. Procédez à l'assemblage de la prochaine ferme.

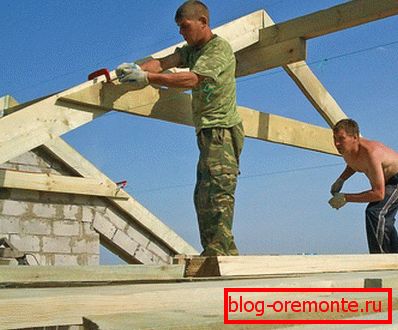

Étape 4. Les deux premières fermes préfabriquées du système de fermes devraient être installées sur le mauerlat le long des limites de la maison. Pour déterminer le niveau requis entre eux, tirez sur le cordon.

Обратите внимание! Установленные по краю мауэрлата стропила закрепляются подпорками с обеих сторон. L'installation ферм должен быть строго перпендикулярным основанию перекрытия.

Etape numéro 5. Le niveau est défini, toutes les fixations sont soigneusement vérifiées et il est temps de commencer à assembler les chevrons restants. Le nombre de fermes est déterminé sur la base de la longueur totale du système et du pas entre les fermes de 0,8 m maximum, ce qui facilite le montage de la structure sur des poutres.

Faites attention! Pour éviter de déplacer les chevrons, il est préférable de marquer deux planches entre eux.

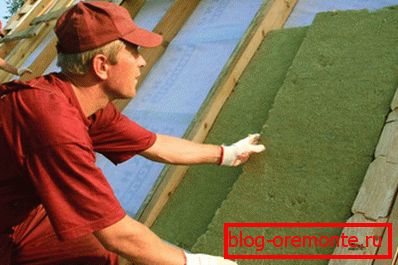

Étape 6. Le moment est venu de procéder à l'installation et au montage des supports et des bandes transversales. En outre, il est souhaitable de résoudre les problèmes d'étanchéité, de pare-vapeur et d'isolation thermique de l'ensemble du système de toiture. Pour l'installation du matériau de toiture, la caisse est installée. La fréquence de fixation des éléments de lattes dépend du matériau de couverture choisi.

Le type de toit dépend de l'angle d'inclinaison choisi. Pour un toit plat, l'angle d'inclinaison ne dépasse pas 10% et pour une structure en pente, l'angle d'inclinaison est toujours supérieur à 10%. Les toits en pente se présentent sous différentes formes:

1. Basés sur deux faces d'un bâtiment de niveaux différents, les toits s'appellent penchements.
2. Basé sur les côtés du même niveau de construction sont appelés pignon.
3. Les toits à quatre versants se distinguent par des pentes triangulaires. Lorsque la rampe n'atteint pas l'avant-toit, le toit s'appelle demi-charnière.
4. En convergeant en un point, le sommet des quatre pentes triangulaires forme un toit en croupe.
5. Le système de ferme Mansard est aussi appelé différemment pignon cassé, caractérisé par le fait qu’il est constitué de rampes rectangulaires reliées à un angle obtus.

Des chevrons suspendus et inclinés sont utilisés pour assembler les systèmes de fermes. Le moment est venu de parler de systèmes constitués de suspensions ou de chevrons en nylon.

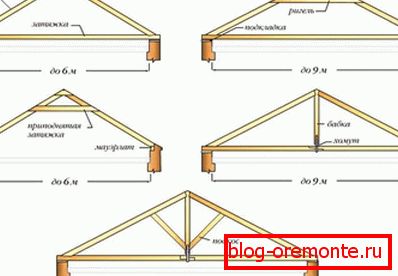

Suspendu

Pour décider de l’installation des chevrons, vous devez savoir quel type sera utilisé lors de la création du système de fermes. Le choix des méthodes de montage et du type de chevrons est influencé par de nombreux facteurs - le revêtement de toiture utilisé, l'angle d'inclinaison des pentes du toit, les charges attendues des rafales de vent et de neige.

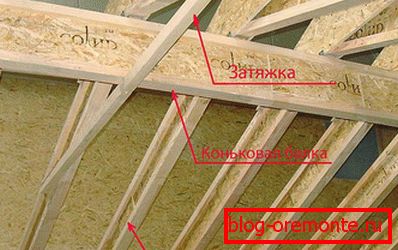

Chevrons suspendus отличаются тем, что упираются они только на мауэрлат и при их монтаже не используются промежуточные подпорки. Такая система стропил создает сильные распирающие усилия горизонтального типа, действующие на стены здания. Чтобы снизить эти усилия, устанавливаются затяжки, одновременно выполняющие роль крепежных деталей для стропильных ног.

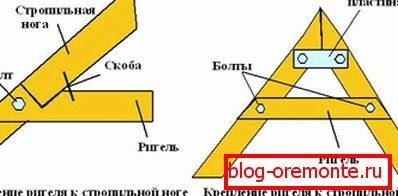

Vous pouvez avoir des bouffées près de la plaque d'alimentation ou au-dessus. Avec une installation élevée, vous avez besoin d'une connexion plus forte entre les chevrons et les bouffées.

Обратите внимание! L'installation висячих стропил возможен только тогда, когда пролет кровли не больше 12 метров.

Наклонные

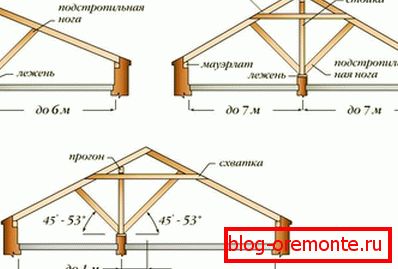

Если во время строительства дома было предусмотрено возведение внутренней несущей стены, крышу дома делают из наслонных стропил. L'installation наслонных стропил ничем не отличается от установки каркасной системы.

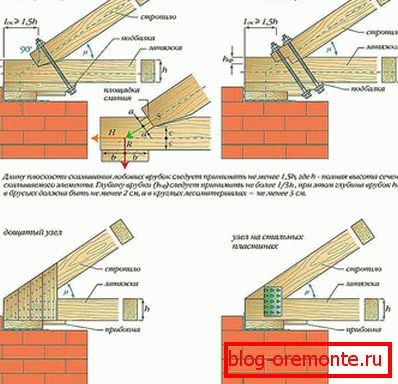

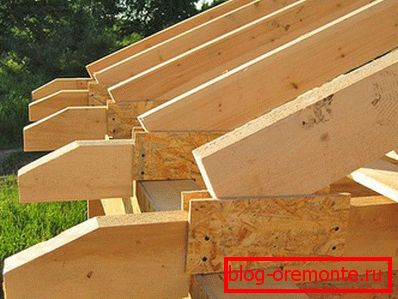

La fixation des chevrons peut se faire de différentes manières et cela dépend du matériau utilisé pour la construction des murs du bâtiment. Sur la charpente en bois de l'arbre est faite la connexion des chevrons avec la cime supérieure. Pour la construction du cadre est utilisé monter avec des sangles supérieures. Pour un bâtiment en pierre, les chevrons sont fixés à la barre de support.

Pour éviter l'affaissement de petites sections des jambes de treillis, des crémaillères, des boulons et des contrefiches sont installés conformément à la conception de la grille. Pour la fabrication de bouffées sur le pied du chevron, on n'utilise que du bois de bonne qualité. Pour les grandes portées destinées à la fabrication de chapes, utilisez 2 à 3 bûches d’une longueur de 650 cm, elles sont alignées dans un plan et se fixent les unes aux autres sur la longueur.

Pour la fabrication de racks et de montants en utilisant des bûches de coupe avec des extrémités préfabriquées en ottiskoy et un balisage des feuilles de métal Après avoir fait un marquage préliminaire, nous avons vu la place pour couper les chevrons dans la plaque d'alimentation.

Lors de la construction de la partie supérieure de la ferme et des murs, des poutres de type composite à chevilles lamellaires sont utilisées. Fabriquer des poutres de type composite de barres, en les fixant avec des goupilles en bois sur toute la longueur.

Vous connaissez maintenant la conception des systèmes de toiture et comment installer différents types de chevrons sur le toit des bâtiments. Pour compléter les informations tirées de l'article par un exemple clair, nous vous recommandons de regarder une vidéo sur l'installation de chevrons.

Si vous avez déjà installé vous-même les chevrons et que vous avez vos propres secrets d'installation, partagez-les avec nous et nos lecteurs en laissant un commentaire sur l'article.

Vidéo

L'installation des chevrons peut être effectuée par une personne sans assistants:

Dans la vidéo suivante, vous verrez des erreurs souvent commises lors de l'installation de chevrons:
