Comment installer des drains sur le toit

L'absence de possibilité d'élimination normale des précipitations sur le toit du bâtiment contribue à la réduction rapide du toit à un état inutilisable. Pour éviter cela, un système de gouttière avec gouttières et tuyaux de drainage est d'abord conçu pour le toit. Un système de drainage défectueux, ou son absence complète, provoque une humidité permanente sur le toit et un ruissellement incontrôlé du milieu aquatique lors de précipitations sous forme de pluie et de neige. Un tel désordre sur le toit entraîne des conséquences négatives non seulement pour le toit, mais pour l’ensemble du bâtiment, à commencer par ses murs et se terminant par la fondation.

Matériaux applicables

Aujourd'hui, le marché des systèmes de drainage offre pour les matériaux d'installation et les éléments structurels à partir de matériaux de composition différente. Ils ont tous leurs propres caractéristiques. Par conséquent, avant de procéder à un drainage du toit, vous devez d'abord connaître les matériaux que vous pouvez utiliser pour ce travail.

Acier galvaniséce qui est classique et relativement peu coûteux. Malheureusement, ce matériau ne résiste pas suffisamment aux processus de corrosion, ce qui conduit à un fonctionnement efficace à court terme.

Acier galvanisé со слоем покрытия полимерного. Le réseau de drainage construit à partir de ce matériau est magnifique - vous pouvez choisir une couleur qui s’harmonise avec la couverture. De plus, la durée de vie du matériau est supérieure à celle de l'acier galvanisé. Les inconvénients sont notamment les prix élevés des produits avec un revêtement en polymère et la nécessité d’une attention accrue lors des travaux d’installation.

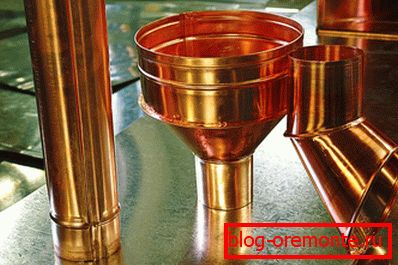

Cuivre qui améliore visuellement le système de drainage, mais est soumis à une influence externe et est coûteux

Métal-plastique) aujourd’hui le plus demandé, car il est bon marché et facile à installer. En plus, il a de bonnes performances.

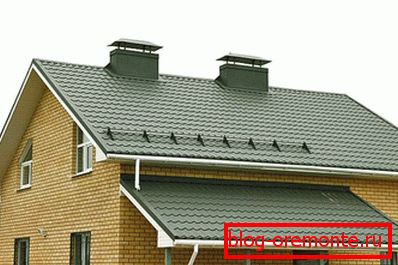

Calcul

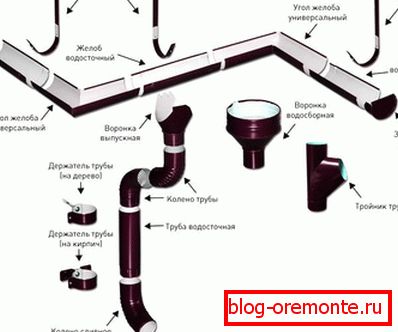

Pour acquérir le matériel nécessaire, un système de drainage composé des produits suivants est calculé

• gouttières composées de supports, de raccords, d'éléments de coin, d'entonnoirs et de bouchons
• tuyaux composés de supports, raccords, genoux supérieurs et inférieurs.

Faites attention! Le calcul des drains est repoussé principalement à partir de la surface du bassin de drainage du toit. En fonction de ce paramètre, le diamètre de la gouttière et le nombre d'entonnoirs sont sélectionnés.

Accepté, le nombre de descentes doit correspondre au nombre de virages. Il est possible d’élaborer soi-même un réseau de gouttières armées de projets standard, de codes du bâtiment et d’autres ouvrages normatifs et techniques. S'il n'y a aucune expérience de tels calculs, il est conseillé de contacter un spécialiste.

Les recommandations générales pour le calcul de la performance des éléments du système de drainage sont données ci-dessous:

• lors de la construction d'un petit bâtiment avec une surface de toiture pouvant atteindre 70 m², le diamètre des gouttières doit avoir un couloir de 7,0? 11,5 cm et la section transversale des tuyaux de drainage doit être comprise entre 5,0 et 7,5 cm;
• pour une maison de taille moyenne avec une surface de toit allant jusqu'à 100 m², le gabarit de la gouttière peut commencer à 11,5 cm et se terminer à 13,0 cm pour un diamètre de 7,5 cm à 10,0 cm;
• si les structures sont grandes et que la surface de couverture commence à 100 m?, le diamètre des rainures doit être inférieur à 14,0? 20,0 cm et diamètre du tuyau - 9,0? 16,0 cm

Basé sur la règle de proportion du rapport de la superficie des pentes au nombre de tuyaux de drainage, est pris à 100 m avion 1 drainpipe.

Faites attention! Pour le drainage, il est important de respecter une pente de goulotte acceptable. Si elle est petite, l’eau des collections s’attardera, avec un biais excessif: l’entonnoir ne manquera pas de l’eau roulante. La limite d'inclinaison de la gouttière est comprise entre 0,003 et 0,005.

Lorsque vous achetez des produits, vous devez compter leur nombre. Connaissant les paramètres géométriques existants du toit et les dimensions des produits proposés, vous devez calculer le métrage requis en fonction des économies de matière réalisées. Lors du montage d'un système de gouttière unique, il est impératif de prendre en compte le nombre de joints d'accouplement. Calculer leur nombre est très simple. Si, par exemple, il y a 20 fragments de gouttière, l'embrayage doit être inférieur de 19 à 1.

L'installation

Selon les normes de construction, le système de drainage est mis en place avant le début des travaux de couverture. Aucune installation de gouttière ne peut se passer des supports de pré-montage, qui retiendront les bacs de rétention.

En travail normal, les supports sont fixés à la tête de lit ou aux pieds des chevrons en l'absence du premier élément de la moulure inférieure. La distance entre les supports est déterminée par le matériau de la gouttière. Si les plateaux sont en plastique, le pas des attaches sera de 50 cm et avec un système de drainage en métal, la distance entre les supports sera d'environ 100 cm

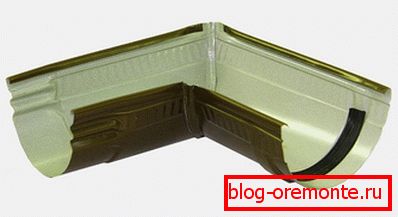

Les entonnoirs et les gouttières d'angle doivent être fixés avec des supports de 2 chacun des côtés adjacents. Le plateau doit être installé de telle sorte que sa partie médiane soit orientée vers le débord du toit. Dans cette position, même avec des précipitations, les précipitations ne circuleront pas par les côtés.

Ensuite, nous parlerons de l'installation de drains, en fonction de la pente souhaitée du bac. Les gouttières doivent être installées avec un différentiel de 0,3? 0,5 cm par 1 m de longueur, autrement dit, avec une longueur de plateau de 11,0 m, la pente sera égale à 3,3? 5,5 cm

Le travail commence par le montage du premier support sur le panneau de tête au tout début. Ensuite, du côté opposé, la dernière fixation est installée sous une pente déterminée par calcul. Entre les 2 crochets, la corde est tendue, sur laquelle le reste des éléments de fixation sera orienté lors de la fixation.

Sur les crochets fixes s'accrochent les gouttières. Ils s'enroulent dans la partie avant sous la saillie courbée du support et tournent complètement vers le côté du mur de sorte que la formation en forme de n se transforme en un drain en forme de U Les bacs sont fixés avec des plaques spécialement sélectionnées.

Si des systèmes de drainage en plastique sont utilisés, la fixation des éléments individuels s'effectue par 2 méthodes:

• en utilisant des joints en caoutchouc;
• utilisant le soudage à froid.

Les deux options sont suffisantes, mais outre leurs avantages, elles présentent certains inconvénients. Les joints en caoutchouc, en plus de bien sceller les éléments des drains, compensent également la dilatation des dimensions du tuyau lors de sauts de température. Cependant, le temps nécessaire pour de tels joints n’est pas un facteur positif, car avec son passage, les produits en caoutchouc perdent leur fonction fonctionnelle.

Si la deuxième méthode d’installation du système de drainage est utilisée, les mélanges d’adhésifs utilisés fixent les connexions de manière sûre et permanente, car une soudure à froid fixe les éléments sur une base moléculaire. L'inconvénient de cette méthode est l'incapacité des tuyaux connectés à réagir de manière flexible aux changements de température, ce qui entraîne leur fissuration.

La prochaine étape du travail consiste à fixer les tuyaux de drainage et les entonnoirs de sortie. Avec un système de drainage en plastique dans la gouttière, où l’entonnoir sera installé, un trou avec une dent fine est scié à travers, dont les bords sont traités avec un papier émeri ou une lime ronde.

La face supérieure de l'entonnoir est traitée avec de la colle à une distance de 10 mm du bord de l'élément de gouttière. En fonction du diamètre du trou fini, la colle est appliquée en 2 cercles espacés de 5 mm. Avec le travail de collage, l'entonnoir ne peut pas être lent. Il est placé sous le plateau et pressé à la place du trou formé. Chauffer le plastique d'un côté et de l'autre du trou au milieu de la gouttière, là où se trouve l'entonnoir, forme une sorte de "larmes" d'ancrage.

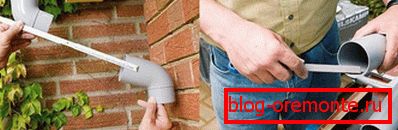

Lors de la phase finale des travaux, des tuyaux d'évacuation sont installés, qui complètent en réalité le processus de drainage de l'eau du toit. Lorsque vous effectuez ce travail, vous devez connaître les éléments suivants:

• le tuyau doit être situé dans le mur de la maison, à une distance de 30 à 80 mm et surtout pas moins, sinon le mur sera amorti par un contact fréquent avec de l'eau, ce qui peut provoquer l'apparition de moisissures dans la pièce;
• les supports de montage, lorsqu'ils sont installés à une distance maximale de 2 m, doivent nécessairement être montés à la jonction des tuyaux;
• la distance entre la surface du sol et le tuyau d'évacuation doit être inférieure à 0,3 m et en présence d'un drainage jusqu'à 0,15 m

L'installation de drains est un travail délicat qui doit être abordé en toute responsabilité, comme le montre une vidéo montrant la meilleure façon d'installer les drains.
