Comment les lucarnes sont-elles montées sur le toit?

La conception du toit se compose de nombreux éléments qui lui confèrent une apparence attrayante et complète. Bien que plus de 90% de sa surface soit occupée par la surface de la pente, les composants auxiliaires qui affectent la fonctionnalité et la durée de vie n’ont pas moins d’importance. Par exemple, les lucarnes sur le toit ne jouent pas seulement un rôle décoratif, elles servent également à ventiler la structure en treillis et permettent d’organiser un éclairage vertical dans le grenier. Malgré cela, leur appareil semble à première vue difficile, l'installation de fenêtres peut être faite à la main, guidée par la vidéo et nos instructions.

Fonctions

Les lucarnes sont des ouvertures vitrées situées sur le toit d'un bâtiment. Ils sont équipés d'un toit à pignon, hanche, hanche et semi-en croupe. Le dispositif de lucarnes est fait lors de l'assemblage du cadre de chevron. Assembler un "coucou" de vos propres mains, comme on les appelle différemment, résout les tâches suivantes:

  1. Organisation de la ventilation des combles. La principale tâche des lucarnes est d’ouvrir l’air du toit. Leur dispositif vous permet de ventiler en permanence le cadre de chevron, empêchant le bois de pourrir
  2. Organisation de l'éclairage vertical. Dispositif de grenier implique l'organisation de la lumière naturelle, qui traverse les lucarnes.
  3. Donner accès au toit. Une autre fonction des lucarnes est de fournir un accès à la surface du toit afin d'effectuer des réparations, l'installation ou la maintenance de vos propres mains.
  4. L'achèvement de l'apparence architecturale du toit. La conception des hanches, des hanches et des demi-charnières sans puits de lumière n’est pas finie. L'installation de ces éléments supplémentaires rend l'apparence du toit plus riche et plus attrayante.

Considérez que les "coucous" servent principalement à des fins pratiques, et seulement ensuite décorer la structure de la toiture. Par conséquent, la taille, la forme et la finition de cette architecture sont choisies de manière à assurer un maximum de luminosité, d’air et un libre accès au toit.

Dispositif de lucarne Construction du toit avec lucarnes

Des vues

La conception classique des lucarnes est une superstructure faisant saillie au-dessus de la surface du toit, qui ressemble visuellement à une petite maison. Монтаж этого архитектурного элемента можно выполнить своими руками, если правильно сделать расчет, создать чертеж, а затем собрать каркас. Установка слуховых окон допускается при угле наклона скатов не более 35 градусов. Dispositif de lucarne может имеет следующий вид:

  • Avec un fronton dans le plan de la structure sans murs latéraux.
  • Avec un fronton dans le plan de la structure avec des parois latérales.
  • Avec un fronton hors du plan du bâtiment et des murs latéraux.

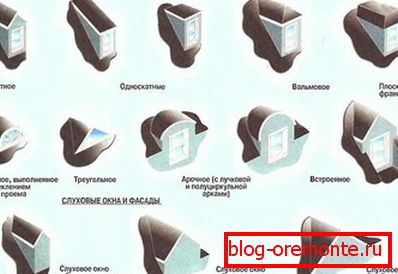

Des vues слуховых окон

Faites attention! Le dispositif de la lucarne doit être conforme aux codes du bâtiment et ses dimensions doivent être au moins égales à 10% de la surface du grenier, mais ne doivent pas dépasser 0,5 de la largeur du mur sur lequel l'installation est effectuée.

Formulaire

Le design et l'emplacement du "coucou" sont choisis en fonction de l'aspect du toit et du style architectural du bâtiment. De plus, la finition de cet élément doit correspondre au matériau de couverture utilisé pour recouvrir le toit. L'installation des lucarnes est effectuée conformément aux normes SNiP II-26, SNiP 21-01. Le respect de ces normes assure la fiabilité et la durabilité de la structure. La lucarne de la lucarne peut être triangulaire ou rectangulaire en fonction de la configuration des ouvertures. Habituellement, l'un des types suivants sera installé:

  1. Simple peau
  2. Dvukhskatnye.
  3. Cambré.
  4. Valse
  5. Plat.

Tenez compte, l’installation du cadre hilar de la lucarne est beaucoup plus compliquée qu’une pente simple ou double. Procédez à l’installation d’un élément d’architecture d’une grande complexité, avec un dessin détaillé devant vous, ainsi que les outils nécessaires. Pour étudier en détail le processus d'installation, vous pouvez visionner les instructions vidéo.

Cadre dormant

Cadre de l'appareil

Quelle que soit la forme de la fenêtre, qu'elle soit coudée, double ou cintrée, la règle principale en matière de conception - la conception de son cadre ne doit pas violer le système de fermes de toit. "Coucou" est monté comme suit:

  • Tout d'abord, entre les jambes de la charpente du toit, des poutres avant sont installées.
  • Sur les chevrons, en limitant la conception de la largeur, installez des supports verticaux.
  • Au sommet de chaque rangée de poteaux verticaux, une piste est installée reliant les supports entre eux.
  • Sur les poutres, installez des jambes en treillis, qui sont connectées à la poutre faîtière.
  • Le cadre est gainé de bardage ou de bardeau, et la couverture est posée sur la caisse.

C'est important! Il n’est pas facile d’installer un «nid» auditif sur le toit sans perturber la structure en treillis du toit. Pour en savoir plus sur le processus, vous pouvez regarder le guide vidéo ou lire nos instructions.

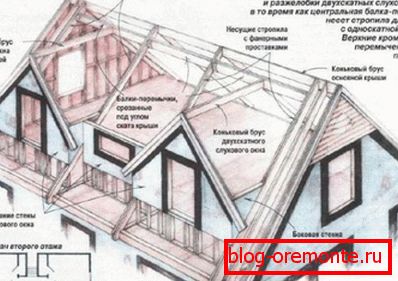

Le cadre de la lucarne
