Comment poser la cheminée d'une brique avec ses propres

La plupart des maisons privées utilisées comme résidence permanente équipent toutes sortes d'appareils de chauffage. Les chaudières, poêles et cheminées, quel que soit le type de combustible utilisé, doivent être équipés de canaux d'évacuation des fumées par lesquels les produits de combustion résiduels sont libérés dans l'atmosphère. La cheminée en brique est considérée comme un classique de la construction de fournaises et, malgré l'abondance d'analogues fabriqués à partir de matériaux moins chers et abordables, reste le moyen le plus populaire de se débarrasser de la fumée.

Construction

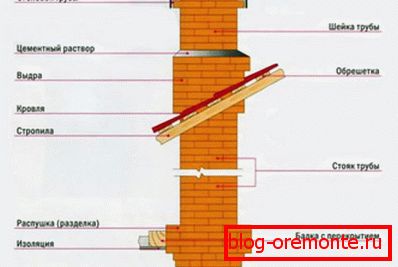

À première vue, il semble qu'une cheminée en brique pour une chaudière ou un foyer soit simplement un tuyau plié verticalement. Cette impression est trompeuse car, pour que le système de désenfumage fonctionne correctement, vous devez donner au tuyau une forme et une longueur déterminées. Le dispositif d'une cheminée en brique comprend les parties suivantes:

• Tube monté. Ce terme désigne la zone de la cheminée, attachée à la chaudière d'une chaudière ou d'un foyer. Il commence à partir de la paroi de l’appareil de chauffage et se termine par 5-6 rangées jusqu’au chevauchement entre les étages. Pose montée montée avec le respect obligatoire de la ligature des joints entre briques.
• Reeling. Fluff est appelé l'élargissement de la cheminée, commençant 5-6 lignes avant de se chevaucher et se terminant après son passage. La pose du fuzz est réalisée avec l'insertion de plaques de briques, augmentant le périmètre extérieur du tuyau de 250 à 400 mm.
• Riser. Le terme «colonne montante» désigne une section verticale de la cheminée, passant du grenier au toit de la maison. La maçonnerie de la colonne montante est plate avec une ligature à la cuillère, en croix ou en chaîne des coutures.

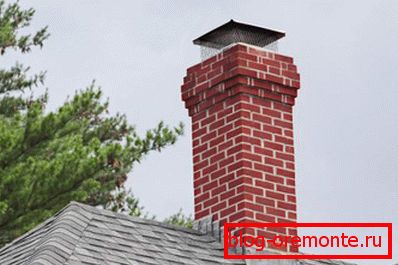

• Loutre Otter a appelé une autre cheminée d'élargissement en brique, commençant immédiatement après le retrait sur le toit. Cette partie du tuyau est plus large que la colonne montante de 100 mm de chaque côté, ce qui constitue une protection fiable contre la pénétration d'humidité dans l'interstice entre la cheminée et le toit.
• Le cou. La section plate du tuyau, commençant après la loutre et correspondant à la taille de la colonne montante, est appelée le cou.

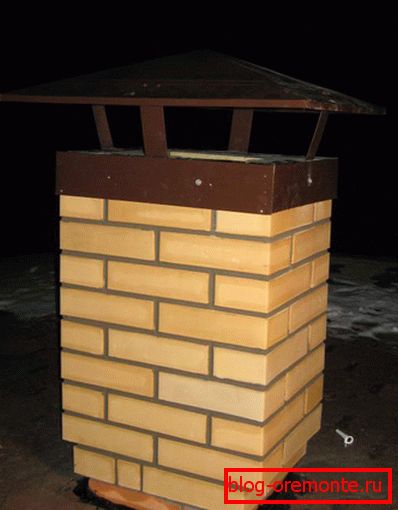

• La casquette La cheminée en brique se termine par deux rangées de maçonnerie, réalisées avec l'extension. Cette partie du tuyau s'appelle la pointe. Un déflecteur ou une girouette est placé dessus pour empêcher l'eau et les débris de pénétrer dans le canal d'évacuation des fumées.

C'est important! Pour concevoir une cheminée en brique efficace avec vos propres mains, vous devez suivre trois règles principales: observez la même taille du canal de désenfumage sur toute sa longueur, choisissez une section en fonction du volume de la chaudière ou du four et évitez les tournants et les angles internes.

Choix des matériaux

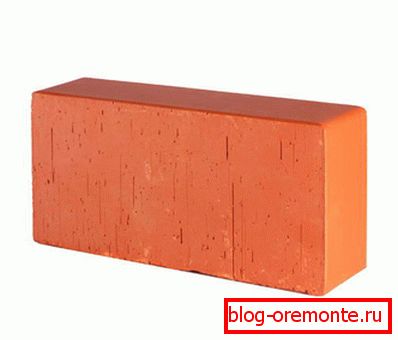

En construisant la cheminée, vous devez veiller au choix de la qualité et aux caractéristiques de performance du matériau. Les cuisinières professionnelles recommandent des briques solides rouges. La largeur d'une brique est de 125 mm, en tenant compte des joints centimétriques, elle utilise pour ce matériau une cheminée en brique de 140x140 mm, 14x270 mm ou 270x270 mm. Lors de l’inspection d’une brique lors de l’achat, faites attention aux caractéristiques suivantes:

1. Uniformité des couleurs. La brique de haute qualité a une teinte rouge riche et uniforme. La présence de fleurs blanches et d'impuretés indique la présence dans la composition de chaux, d'argile de qualité inférieure et d'autres impuretés.
2. Intégrité Force - le critère principal pour le choix du matériau pour la construction de la cheminée. Si des fissures et des copeaux se trouvent à la surface d'une brique, il est fort probable qu'elle soit fabriquée sans se conformer à la technologie des matières premières de faible qualité.
3. Tailles assorties. Lors de l'inspection, il convient de mesurer plusieurs briques sélectionnées au hasard avec une règle et de vérifier la conformité de la taille à la norme GOST pour ce type de produit de construction. Les briques de maçonnerie de différentes tailles ont l'air molles et ne servent pas longtemps.
4. La géométrie correcte. Pour vérifier l'exactitude de la forme géométrique, prenez deux briques et appliquez-les l'une sur l'autre. Si entre eux ne se forment pas des lacunes et des écarts, vous pouvez acheter en toute sécurité.

Faites attention! La brique est un matériau résistant à la chaleur capable de résister à une température de 400 à 500 degrés, à laquelle la fumée qui passe à l'intérieur est chauffée. Pour que les joints ne deviennent pas un point faible de la cheminée, utilisez une solution à base d’argile ou des mélanges secs spéciaux recommandés par les fabricants pour la construction de fours. La largeur des coutures est considérée comme un critère important pour la qualité de la pose, le plus mince est le mieux.

Séquence d'assemblage

Construire une cheminée en brique avec ses propres mains nécessite des connaissances et des compétences particulières. La construction d'un tuyau, comme un foyer ou un poêle, est généralement réalisée par un poêle professionnel. Des artisans qualifiés créent des conceptions complexes et fonctionnelles sous la forme d'un serpent pour un chauffage plus efficace, équipent les conduits d'admission d'air et les fenêtres. La cheminée en brique de maçonnerie de la conception la plus simple se présente comme suit:

1. Sous l’emplacement du foyer, du poêle ou de la chaudière, versez la fondation qui n’est pas associée à la source principale. La hauteur de la base de remplissage est calculée en fonction du poids du four et de la cheminée. Une épaisseur de 30 à 50 cm est généralement suffisante et, si nécessaire, la fondation est renforcée pour le renforcement.

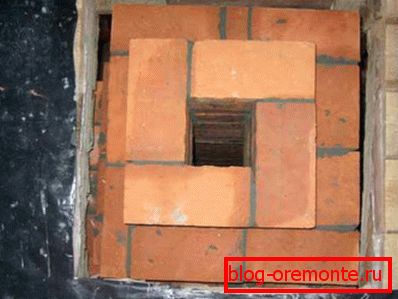

2. Après la construction du four ou l'installation de l'appareil de chauffage, commencez à poser un tuyau de retenue. La ponte est réalisée dans le strict respect des bandages. Pour réduire le nombre de vinaigrettes à la cuillère à l'aide d'une cuillère.

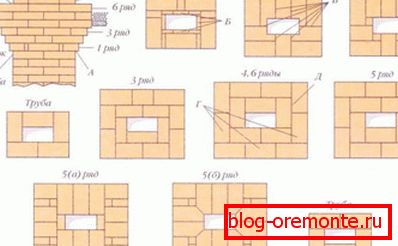

3. Pour 5-6 rangées au plafond commencent à s'étaler. À cet endroit, les dimensions du tuyau s'élargissent à 250-400 mm grâce à l'utilisation de quarts de briques. Ils sont placés à l'intérieur de la pince de manière à ce que la surface interne du canal d'évacuation des fumées reste plate. La création du fuzzing s'effectue en 5 rangées dont la dernière est posée en briques pleines avec respect du pansement.

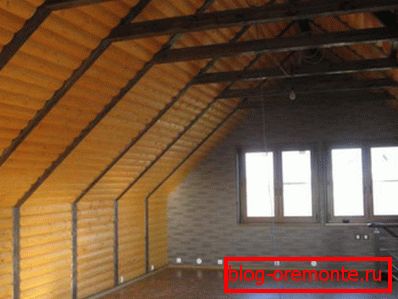

4. Pendant les travaux dans le grenier, posez le tuyau de drainage, dont les dimensions sont égales à la largeur et à la longueur du tuyau de fixation. Sur la pente du toit entre les chevrons, percez un trou pour la sortie de la cheminée vers l'extérieur.

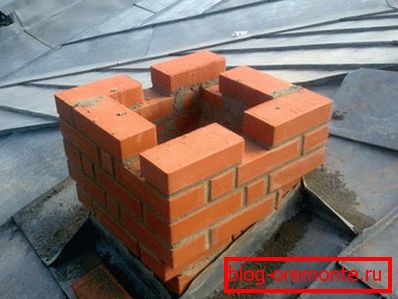

5. Après la colonne montante 1-2 rangées au-dessus du toit, la loutre commence à s'étendre. Selon la géométrie et la pente de la pente, celle-ci peut être unilatérale ou multilatérale. Une loutre est composée de 9 rangées de briques, chacune ayant un quart de largeur par rapport à la précédente. Au dernier rang doit être observé vinaigrette appropriée entre les coutures.
6. Ensuite, construisez le col de la cheminée et le bouchon. Portez un bonnet anti-mouches à la pointe.

C'est important! Lors du fuzzing, de la loutre et de la fabrication de la pointe, il est nécessaire de couper une brique pour obtenir la taille requise. Pour garantir la finesse de la surface interne du canal d'évacuation des fumées, il est nécessaire d'effectuer une coupe nette et uniforme. Les maîtres de four expérimentés avec un mouvement ont scindé des briques à la taille souhaitée. Toutefois, il est plus facile et plus rapide d’utiliser la rectifieuse et la découpeuse.

Erreurs d'installation

Les erreurs de calcul faites lors de la construction d'une cheminée en brique par un maître non professionnel entraînent des pertes financières, des incendies et un risque accru d'empoisonnement au monoxyde de carbone. La difficulté est qu’après l’achèvement de la construction, il est impossible de corriger les défauts, le plus souvent, la seule issue est un démontage complet et une reconstruction du tuyau. Les problèmes courants dans le travail des maîtres de l’élimination de la fumée croient:

• Matériau inapproprié. Inconsciemment ou pour économiser de l'argent, les propriétaires de maisons qui construisent leurs propres cheminées utilisent des briques creuses, en silicate et recyclées. L'utilisation de la cheminée à partir de tels matériaux est dangereuse.
• Redimensionner le canal. En raison de la modification de la taille du canal, la force de poussée de la cheminée diminue, une sédimentation de suie se produit et une congestion à l'intérieur du tuyau se produit.
• Longueur insuffisante du col du tube. En raison de cette erreur, la force de poussée dans la chambre de combustion est réduite; pour éliminer ce problème, il suffit d'augmenter la hauteur de la cheminée à celle recommandée.
• Forme de canal incorrecte. La meilleure forme du canal de désenfumage - un cercle ou un ovale, travaillant avec une brique, est très difficile à réaliser. Par conséquent, le tube de brique attaché à une forme rectangulaire ou carrée. Si la surface intérieure comporte un grand nombre de coins, des marches et de la suie se déposeront sur elles.

Les canaux d'évacuation des fumées de briques dureront un siècle, sinon ils économiseront sur des matériaux de qualité et respecteront la technologie. Pour éviter des problèmes avec le fonctionnement de l'appareil de chauffage, commandez une conception de cheminée à un maître expérimenté.
