Conception de la fenêtre de toit
La lucarne traditionnelle sur le toit avait l’air, à l’origine, très modeste, elle était uniquement destinée à aérer l’espace du grenier. Au fil du temps, en raison de la surpopulation des villes européennes, des greniers auxiliaires ont été utilisés comme logements. Il fallait ensuite des fenêtres pleines permettant d’augmenter l’éclairage du grenier.
Types de fenêtres

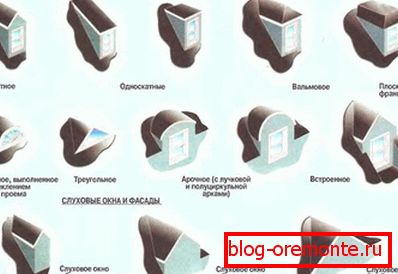

Ne confondez pas les lucarnes avec des blocs de grenier qui diffèrent des premiers par leur dispositif. Contrairement au grenier, où le cadre en verre est installé directement dans le plan du toit, il s'agit d'une petite extension dans laquelle une fenêtre est intégrée dans l'un des murs. Ils se distinguent par une grande variété de formes, ce qui confère à chaque bâtiment une saveur particulière (faites attention aux maisons parisiennes). Selon le type de construction du toit, toutes les lucarnes sont divisées, de manière conditionnelle, dans les classes suivantes:
- quadrangulaire, intégré dans un toit en appentis;
- modules similaires pour les toits doubles;
- blocs triangulaires;
- type panoramique;
- construction mansardée;
- forme semi-circulaire, etc.
En plus de leur objectif principal (ventilation du grenier non résidentiel), ces fenêtres peuvent être utilisées comme sortie de secours sur le toit de la maison. Si un espace de vie est équipé en dessous, ils sont destinés à l'éclairage naturel du grenier.
Examinez chacun de ces types plus en détail.
Les modules à 4 charbon montés sur des toits à deux et à une pente avec une pente de plus de 15 degrés sont considérés comme une version classique de la lucarne.
Les blocs triangulaires se trouvent le plus souvent dans les bâtiments de banlieue (chalets). Ils n'ont pas de parois latérales, leur fonction étant assurée par les pentes du toit de la fenêtre. La longueur totale des joints d'un tel module avec la surface du toit est réduite, ce qui réduit le volume des travaux d'étanchéité. L'inconvénient est une légère diminution de l'éclairage de la pièce (sauf dans le cas où la surface avant de la fenêtre est sortie dans le plan de la façade du bâtiment).

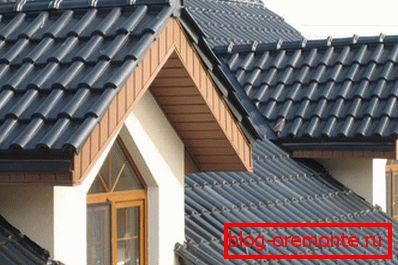

Ovale - la solution la plus intéressante et attrayante (en termes de conception de la façade de la maison). Les lignes aux courbes douces des pentes de telles structures peuvent donner à toute structure un aspect plutôt original et attrayant.
Cadre de fabrication
Le dispositif de la lucarne se base sur un dessin préliminaire de son dessin, qui prend en compte les objectifs à la fois fonctionnels et décoratifs. Les dimensions géométriques et le nombre d'ouvertures sont choisis en tenant compte des paramètres du toit lui-même. Dans la plupart des cas, leur largeur totale ne doit pas dépasser la moitié de la longueur du toit. Il n’est pas nécessaire d’avoir des fenêtres ordonnées, il est permis de les monter à différents niveaux.
La coupe inférieure du cadre de la fenêtre doit être effectuée à une hauteur d'environ un mètre du sol dans le grenier. Sa partie supérieure devrait être située à une hauteur d'environ 2 mètres. Cette valeur peut être modifiée dans le cas où il est nécessaire d'augmenter l'éclairage de l'espace sous le toit.

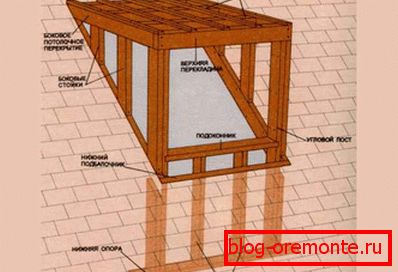

Il est recommandé de construire le cadre en même temps que la disposition du système de fermes. En particulier, la fenêtre triangulaire suppose la présence dans son cadre d'une petite crête, de chevrons et de caisses.
Lors de l'installation du système de toiture d'une structure résidentielle à l'emplacement des encadrements de fenêtres, il est nécessaire d'attribuer des zones avec des jambes de force renforcées capables de supporter une charge supplémentaire de la structure en cours de montage. Toutes les opérations suivantes doivent être effectuées dans cet ordre:
- sur des chevrons renforcés, deux poutres transversales sont montées, dont l'une (inférieure) est installée au niveau de la moulure murale et la position de la seconde est définie par la hauteur de calcul;
- les paniers latéraux du cadre, qui se chevauchent au sommet de la barre transversale, sont montés sur la poutre inférieure
- le cadre formé au même moment est fixé à la deuxième poutre (supérieure) avec des barres longitudinales spéciales reposant sur des chevrons renforcés;
- L’ordre de préparation des chevrons pour la lucarne n’est pas très différent de celui d’opérations similaires sur la disposition du toit de la maison.
Faites attention! Le montage des poutres transversales du cadre doit être effectué sans couper les jambes de force renforcées, ce qui pourrait réduire considérablement leur capacité de charge. Pour attacher les éléments ensemble, utilisez une attache métallique spéciale.
Toutes les opérations d’installation des éléments de châssis doivent être contrôlées par l’aplomb et le niveau. Ce n’est qu’après leur finition que l’on installe les poutres faîtières et les chevrons restants.
Terminer
Sous le cadre de finition, on entend le revêtement de ses parois latérales en un type ou un autre de matériau résistant à l'humidité. La partie supérieure de la structure (toit) se ferme simultanément à la disposition du toit principal.
Faites attention! Lors du processus d'installation, il est nécessaire de s'inquiéter de l'imperméabilisation des fissures formées au niveau des joints des éléments de la lucarne avec la surface de la pente. Une telle prévoyance évitera l’apparition de fuites indésirables dans ces endroits.
Le type de fenêtre d'arrangement "mansard" est réalisé en l'intégrant dans le plan du toit principal. La plupart des utilisateurs sont invités à acheter ces blocs sous une forme prête à l'emploi, après quoi ils n'auront plus qu'à les monter conformément aux recommandations données dans les instructions.
