Conception du système de drainage interne - calculs et

Des précipitations abondantes sont typiques sur une grande partie du territoire russe: en hiver, des chutes de neige prolongées et en été, des précipitations prolongées. De telles conditions météorologiques sont considérées comme défavorables, car elles laissent souvent le toit debout et des fuites se produisent. Pour faire face au volume important de fonte et d'eau de pluie qui s'accumulent à la surface du toit, un système de canalisation d'évacuation est installé, chargé de collecter et de transporter le fluide dans l'égout pluvial. Pour les toitures à un versant plates et non enroulées, le drainage interne convient, nous allons examiner le dispositif en détail dans cet article.

Appareil

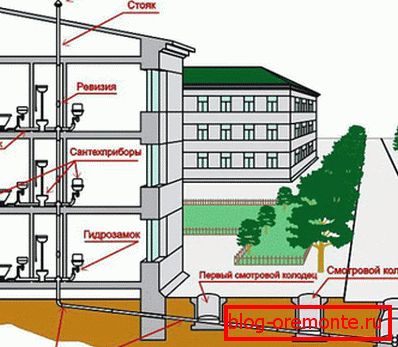

Drainage interne - un système qui collecte et élimine le dégel et la pluie de la surface du toit à travers les tuyaux de drainage de la "douche". Cette conception est équipée lorsque la maison a un toit plat ou en appentis. Le système de drainage de type interne est constitué des éléments suivants:

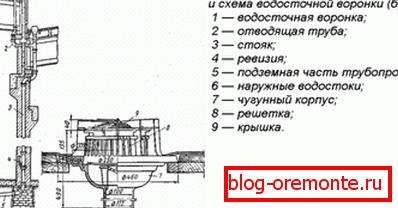

1. Entonnoirs de prise d'eau. Ce terme fait référence aux dispositifs qui effectuent la collecte primaire de fluide s’accumulant à la surface du toit. Le matériau et le prix de cet élément sont très différents: il existe des modèles peu coûteux en plastique ou en acier inoxydable et sans cuivre. Si le toit a une surface plane avec une légère pente, conformément aux exigences de SNiP, un entonnoir plat de drainage interne est installé sur celui-ci sur une pente - une calotte. La quantité et le diamètre de cet élément déterminent le calcul, en tenant compte de la superficie de la pente et de la quantité de précipitations. Les magasins spécialisés vendent un entonnoir chauffé, des filtres de protection et des stabilisateurs de débit. Cependant, le prix de ces modèles est beaucoup plus élevé.
2. Tuyaux de décharge. Les soi-disant tuyaux reliant les entonnoirs et la colonne montante de drainage. L'installation de ces éléments est effectuée avec une légère pente afin que le système fonctionne par gravité. Le diamètre de la conduite de refoulement dépend de la taille de l'entonnoir, de la quantité de précipitations qui détermine le calcul et des exigences du SNiP. L'installation étant réalisée à l'intérieur du bâtiment, les éléments sont assemblés par soudage sans éléments de compensation.
3. Tuyau d'évacuation. Un support est une section d'un tuyau d'évacuation situé verticalement à l'intérieur d'un bâtiment, à travers lequel de la neige fondue ou de l'eau de pluie pénètre dans un égout pluvial. Selon les normes de SNiP, le diamètre de la colonne montante doit correspondre au diamètre du tuyau de refoulement et de l'entonnoir, la cause principale des fuites étant un manque d'étanchéité des joints de raccordement entre ces éléments. Le système de drainage de toit fonctionne efficacement dans des conditions d'étanchéité complète.
4. Attaches. L'installation du drain de ce type est effectuée à l'intérieur du bâtiment, le système est installé à l'aide de supports et de fixations. Selon les exigences de SNiP, le matériau des fixations et des tuyaux doit correspondre.
5. Audits Le système de drainage selon les normes de SNiP comprend des ouvertures de révision par lesquelles ils effectuent des inspections de routine et un nettoyage des tuyaux.

Faites attention! Pour un travail de drainage interne de haute qualité, démêler un toit plat, c’est le nom du processus de création de la pente minimale nécessaire à l’eau courante dans l’entonnoir. L'installation est effectuée de manière à ce qu'ils soient situés sous le niveau du toit.

Variétés

La différence caractéristique entre le drainage interne et externe est le site d'installation, puisque l'installation est réalisée à l'intérieur de la structure. D'une part, cette conception offre certains avantages, d'autre part, elle est associée à des difficultés, car chaque nœud doit être scellé de manière étanche pour éviter les fuites. Le nombre et le diamètre des éléments déterminent le calcul en fonction de la superficie du toit et de la quantité de précipitations. Le système de drainage interne est de deux types:

• La gravité. Le type de drain par gravité est l’option la plus simple, dont le calcul et l’installation s’effectuent sans trop de difficultés. La conception comprend les éléments suivants: entonnoirs, tuyaux de refoulement, colonnes montantes. Le système de gravité est inefficace, il ne pourra pas supporter l’afflux d’eau que subit le toit lors de fortes pluies si le diamètre ou le nombre d’éléments ne correspond pas aux paramètres indiqués par le calcul. L'avantage de cette solution est son prix bas.
• Siphon Le drain, fonctionnant sur le principe du siphon, diffère de la gravité supérieure des performances. Le système de drainage du siphon est complètement rempli de sédiments, de sorte qu'il se forme à partir de l'entonnoir de prise d'eau et avant d'entrer dans la colonne d'eaux usées. Si le niveau de liquide dans la colonne montante baisse, une zone de vide est créée dans l'entonnoir, aspirant l'humidité de la surface du toit. Le coût d'installation de ce type de drain est plus élevé en raison du coût des entonnoirs spéciaux avec stabilisateurs de débit. Pour travailler efficacement, vous devez effectuer le calcul, ainsi que ramasser du matériel de qualité. L'avantage de cette conception est qu'avec le mouvement rapide de l'eau, chaque unité de drainage est auto-nettoyante, quel que soit le matériau utilisé.

Le prix des éléments du drain interne dépend de nombreux facteurs: la valeur a le matériau, le diamètre et la renommée du fabricant. Les modèles les moins chers sont en acier inoxydable. Le plastique coûte un peu plus cher, mais SNiP ne permet pas l’utilisation de pièces en plastique si l’installation est réalisée dans des immeubles de grande hauteur ou des immeubles à appartements. Des composants en cuivre, en fonte et en aluminium sont également produits, mais ils sont moins populaires. Un matériau de haute qualité, résistant à la corrosion, prolongera la durée de vie du drain.

Les taux d'installation

Même si le calcul a été effectué correctement et si vous avez utilisé un matériau de qualité conforme aux exigences de SNiP, le système de drainage des eaux risque de ne pas fonctionner correctement si vous l'installez sans respecter de simples règles:

1. Les entonnoirs de prise d’eau sont placés uniformément sur toute la surface de la pente. Si le toit est petit, installez au moins 2 entonnoirs, tous les 20 mètres carrés supplémentaires. m ajoutez un élément collecteur d'eau, comme requis par SNiP.
2. Selon les normes de SNiP, les entonnoirs ne peuvent pas être installés à moins de 1 m des murs du bâtiment. La distance maximale autorisée entre deux cheminées reliées à la même colonne montante ne doit pas dépasser 20 m.
3. Si le matériau de drainage est en métal, les tuyaux et les entonnoirs sont chauffés électriquement. Cette mesure élimine le problème du gel et de la destruction des canalisations en hiver, lorsqu'une température basse est établie en Russie.
4. Si le toit est à plusieurs niveaux et que la différence de hauteur entre les niveaux dépasse 4 m, les branches de drainage individuelles, non interconnectées, sont calculées et installées, car cette différence réduit l'efficacité de l'élimination des précipitations.
5. Les codes du bâtiment prescrivent l'installation d'égouts pluviaux, en commençant sous le tuyau d'évacuation et en aboutissant dans les zones désignées. Pour les maisons privées, il est permis de drainer les eaux de drainage dans le sol ou de les collecter dans un conteneur spécial.

Le dispositif de drainage interne exige le respect de l'étanchéité la plus stricte, car la fuite de fluide dans les joints de connexion entraîne des fuites à l'intérieur des locaux, entraînant l'utilisation du fini. Lors du montage d'un drain de ce type, n'oubliez pas que son entretien est beaucoup plus difficile.
