Conception du toit en croupe - dispositif et schémas

Le choix du type de toit pour le projet de construction future est une étape très importante de la construction. L'erreur dans cette question coûte cher: l'intégrité de l'image est détruite, l'harmonie et la respectabilité disparaissent. Les architectes et les concepteurs recommandent souvent un toit en croupe pour couvrir une grande maison de leurs propres mains. Son appareil combine avec succès une apparence, une fiabilité et une praticité reconnaissables, à laquelle aucun propriétaire ne peut résister.

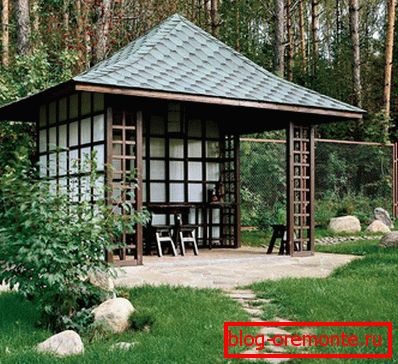

Pavillon avec toit en croupe

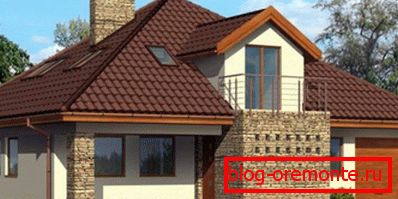

Toit en croupe

Apparence et design

Le toit du type à quatre pentes est composé de quatre plans sécants, des pentes. Deux d’entre eux, de forme triangulaire, appelés la fin, remplacent les pignons. Les deux autres - trapézoïdaux, connus sous le nom de façade. La pente des pentes est comprise entre 15 et 60 degrés et le choix du matériau de toiture ne limite que l'imagination. La conception du toit en croupe comprend les éléments obligatoires suivants:

Isolation thermique du toit en croupe

  1. Skate, situé tout en haut du toit, à l'intersection des pentes.
  2. Pentes, quatre surfaces inclinées à la base du toit et recouvertes de matériau de toiture.
  3. Les surplombs, parties du toit, dépassant du périmètre de la base, sont nécessaires pour protéger les murs du bâtiment des infiltrations d’eau. Les surplombs sont formés en allongeant les pieds des chevrons ou des pièces spéciales - les pouliches.
  4. Le système de fermes, qui n'est pas visible de l'extérieur, mais c'est le cadre, le support du toit en croupe, formant sa géométrie.
  5. Système de drainage, fournissant l'abstraction de l'excès de liquide du toit de la surface chetyrehskatnoy. Habituellement, une gouttière externe est assemblée, composée d'une gouttière, d'un entonnoir d'admission d'eau et d'un tuyau vertical.
  6. Snegozaderzhateli, petits côtés situés le long des pentes, empêchant l'effondrement soudain de la neige accumulée après la chute de neige.

Variétés de formes

Sous le terme «chetyrekhskatnaya», il existe plusieurs types de toits, constitués d'un tel nombre de pentes, mais ayant un dispositif différent:

  • Четырехскатная вальмовая. Классическое прочтение, кровля с четырьмя скатами, два из которых треугольные, а два трапециевидные. Они соединяются, образуя конек, длина которого меньше, чем длина дома. Système d'élingue вальмовой кровли относится к конструкциям повышенной сложности, ее тяжело и спроектировать и собрать своими руками.

    Toit en croupe

  • Chetyrehvalmovaya quatre hollandais. Objectivement, ce point de vue peut être attribué aux toits à double pente et chetyrekhskatnymi. Le toit hollandais se compose de deux pentes en forme de trapèze et de deux petites hanches triangulaires et tronquées. Les hanches ne remplacent pas complètement les pignons, ce qui permet d'installer des fenêtres verticales conventionnelles au lieu de fenêtres de toit, beaucoup plus coûteuses.

    Toit hollandais vidé

  • Chetyrehskatnaya danois à moitié durci. Le toit danois est constitué de quatre pentes en forme de trapèzes de tailles différentes. Les hanches ne partent pas de la crête, mais légèrement plus basses, laissant une place sous le fronton triangulaire. Le fronton est utilisé pour des équipements avec leurs propres mains, éclairage vertical ou lucarne.

    Toit danois demi-calibre

  • Mansarde à quatre branches. Il se compose de deux hanches triangulaires et de deux pentes brisées et d'un angle d'inclinaison variable. Un tel dispositif complexe est nécessaire pour équiper les combles résidentiels d’un haut plafond.

    Grenier à mi-toit

  • Tente chetyrekhskatnaya. Contrairement à la hanche, le toit en croupe est monté sur les bâtiments de forme carrée. Par conséquent, les quatre pentes ont la même forme et la même taille triangulaires. Le toit de type hanche ne permet pas la présence d'une crête, car les pentes sont reliées en un point, le sommet

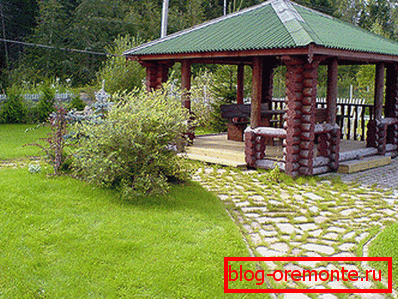

Pavillon avec toit en croupe

La conception

Le toit à quatre pans est une structure complexe qui nécessite des calculs précis et un projet. Si auparavant, ces tâches étaient réalisées uniquement par des artisans et des concepteurs expérimentés, tout le monde peut les résoudre à l'aide d'un ordinateur et d'un logiciel spécial. Au cours des calculs, un schéma est élaboré et déterminé:

  1. L'angle d'inclinaison du toit en pente. Ce paramètre est influencé par le matériau de toiture sélectionné, la valeur de charge du vent et de la neige. Si vous faites vos propres calculs, vous pouvez utiliser des tables de référence avec des angles prêts pour différentes zones climatiques.

    Création d'un projet de toit en croupe

  2. La hauteur de la crête du toit en croupe. Cela dépend uniquement de l'angle d'inclinaison des pentes et de la hauteur souhaitée du plafond de la pièce mansardée.

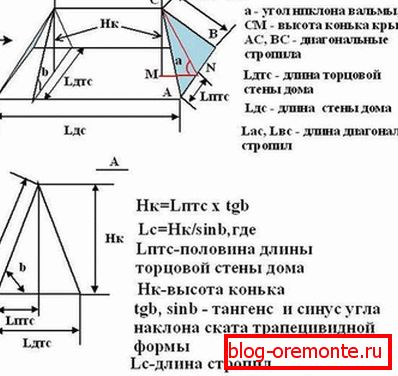

    Calcul de la pente des pentes et de la hauteur de la crête

  3. La longueur et la section des éléments du système de fermes. Ils sont déterminés après détermination des charges permanentes et temporaires qu’ils doivent supporter. Pour ce faire, calculez le poids total de la tarte à la toiture, des sols et des combles, des éléments porteurs. Et aussi vérifié avec les données sur la charge de neige.

    Calcul de la section de chevron

  4. Le nombre d'éléments supplémentaires. Si la longueur des chevrons et des autres parties du système de fermes dépasse 6 mètres, des composants supplémentaires sont introduits dans la structure, augmentant sa résistance et sa stabilité.

Le processus de conception a pour résultat un schéma qui reflète la taille réelle et la position relative des parties du toit en croupe.

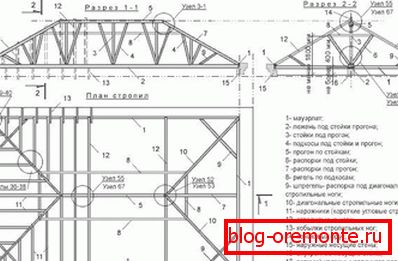

Projet de toit en croupe

Système d'élingue

Le toit à quatre pentes repose sur un châssis appelé système de fermes. Presque tous ses éléments sont en bois de conifères. Le bois étant un matériau d'origine naturelle, l'humidité et les bactéries ont un effet dévastateur. Pour réduire sa conduite traitement antiseptique de pénétration profonde et ignifuge pour protéger contre le feu. Le système de fermes du toit à quatre pentes comprend:

Système de garde-corps suspendu

  • Mauerlat Le support est constitué d'une barre qui répartit le poids d'un toit sur le périmètre des murs porteurs.
  • Étagères. Éléments de support verticaux installés au sol ou sur les poutres du plafond afin d’empêcher la flexion des pieds des chevrons.
  • Jambes de chevron. Les chevrons diagonaux forment les bords de la pente de la hanche du toit, ils sont montés avec un côté de la crête et l’autre à différents angles du mauerlat. La surface de la hanche est fixée par des échelles, fixées aux jambes diagonales. Les chevrons ordinaires servent de support aux rayons trapézoïdaux.

    Installation de jambes de ferme diagonales

  • Resserrement. Une poutre placée horizontalement resserre les jambes de la paire de fermes pour empêcher les murs de s’étendre.
  • Strut Ils sont orientés obliquement par rapport aux pieds des chevrons afin d’éliminer la flèche, et ils reposent contre les montants des supports ou de la plaque de puissance.
  • Ridge run. La barre reliant les parties supérieures des piliers sert de support aux paires de toits.
  • Crate. La base pour le revêtement de sol du maître de toiture. Pour caisse solide à montage roulé et pour treillis solides

L'installation d'un toit à quatre côtés de ses propres mains est un excellent moyen de compléter la conception architecturale d'une maison privée. Avec des efforts et la construction de vous-même ou l'embauche d'artisans professionnels, le propriétaire deviendra le propriétaire d'une maison confortable et belle!
