Conduit de fumée coaxial pour chaudière à gaz - conception

Le chauffage autonome est récemment devenu non seulement une condition nécessaire pour vivre dans une maison privée, mais aussi un moyen de suspendre le confort et d’économiser de l’argent pour les propriétaires de la surface habitable des immeubles d’habitation. La demande accrue d'appareils de chauffage a été à l'origine du développement de modèles plus puissants et plus productifs. Les équipements modernes imposent des exigences accrues en matière de sécurité du raccordement et d'élimination des déchets de combustion par les canaux de cheminée. Pour cette raison, une cheminée coaxiale pour une chaudière à gaz, dont le dispositif est fondamentalement différent de l'ordinaire, a été mise en service.

Appareil et fonctions

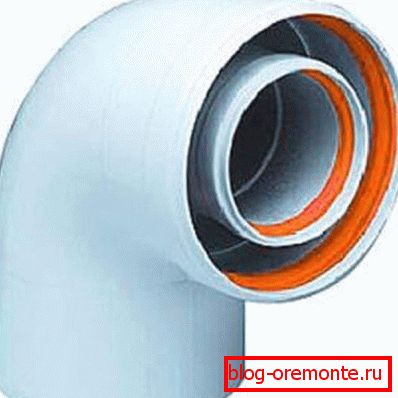

Une cheminée coaxiale est un canal de désenfumage dont la conception consiste en deux tuyaux de diamètres différents insérés l'un dans l'autre. Les surfaces internes des tuyaux ne se touchent pas, il y a un intervalle d'air entre les contours. La cheminée coaxiale est assemblée à partir d'éléments supplémentaires: conduites droites, sorties, tés, collecteurs de condensat. Il remplit deux fonctions principales:

  1. Retirer la fumée de la chambre de combustion. La fumée s'appelle le mélange de gaz résultant de la combustion du carburant. Cette tâche est effectuée par le tuyau interne du système de désenfumage coaxial.

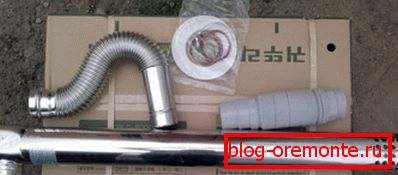

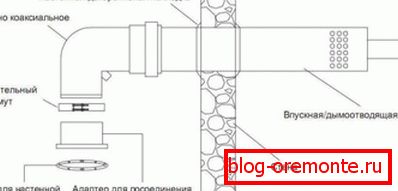

  2. Alimentation en air de la fournaise. Afin de maintenir la combustion dans la chaudière à gaz, il est nécessaire de garantir un accès sans entrave au four à oxygène. Dans les appareils de chauffage avec un conduit d'évacuation de fumée classique, l'air est extrait de la pièce, ce qui le rend bouché et difficile à respirer à l'intérieur. Une cheminée coaxiale alimente le four en air par le contour externe du tuyau. Kit d'assemblage de cheminée coaxiale Coudé d'échappement de cheminée coaxial dans la section

C'est important! Un tel dispositif est conçu selon le principe de la division de la fonction de la cheminée. Cela vous permet d'accroître la productivité et l'efficacité. Les produits de combustion, dont la température est assez élevée, chauffent le circuit externe. Et le tuyau externe à travers lequel l'air atmosphérique passe, à son tour, refroidit le tube interne. Grâce à cette conception, la température dans la cheminée est équilibrée, ce qui évite la formation de condensat et réduit les risques d’incendie.

Les avantages

La cheminée coaxiale est considérée comme un moyen plus sophistiqué et efficace d’éliminer les produits de combustion de l’appareil de chauffage. Les éléments à assembler sont souvent fournis complets avec l'équipement. La plupart des fabricants recommandent d'installer leurs produits avec des cheminées de ce type, car ils présentent les avantages suivants:

  • Haute performance. En raison du réchauffement de l'air atmosphérique entrant dans la chaudière depuis la rue, l'efficacité de la chaudière à gaz est augmentée, la consommation de carburant et les coûts sont réduits.
  • Isolement En raison de la prise d'air externe, le système de désenfumage pour le chauffage des séparations avec une chambre de combustion fermée et une cheminée coaxiale est isolé. Cela signifie que le monoxyde de carbone ne pénètre pas dans les locaux d'habitation.
  • Ignifuge. Comme le contour extérieur du tuyau dans lequel l'air atmosphérique se déplace a une température plus basse, le risque d'incendie dû à la défaillance de la cheminée est pratiquement réduit à zéro.
  • Универсальность. L'installation коаксиального дымохода выполняют через перекрытия и крышу или горизонтально, то есть через стену. Это позволяет использовать такой тип дымоудаления для частных домов и даже квартир.
  • Compacité. La combinaison de deux fonctions dans un seul appareil permet d'économiser de l'espace, puisqu'un conduit de cheminée de type coaxial haute performance de plus petit diamètre peut supporter n'importe quel volume de gaz.
  • Installation facile. Amener la cheminée d'une chaudière à gaz d'une vue coaxiale à la rue à travers le mur ne nécessite pas de connaissances particulières, d'expérience ou un outil coûteux. Sa conception vous permet d'installer et de mettre en service facilement une chaudière murale ou au sol.
  • Respect de l'environnement. En raison de la haute efficacité des chaudières utilisant des conduits d'évacuation de la fumée de type coaxial, le gaz est complètement brûlé dans le four. Un tel dispositif réduit les émissions de gaz dans l'atmosphère, ce qui est plus écologique. Différences entre le rendement des cheminées conventionnelle et coaxiale

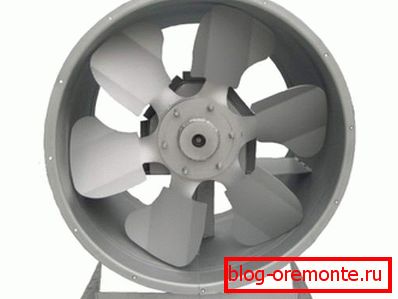

C'est important! La cheminée coaxiale convient exclusivement aux chaudières à gaz avec une chambre de combustion fermée et un tirage forcé, actionné par un petit ventilateur construit à l'intérieur du tuyau. Le système de désenfumage de ce type doit comporter un collecteur de condensat et un audit permettant de nettoyer la conduite.

Exigences de sécurité pour l'installation

Selon les statistiques du ministère des Situations d'urgence et des fabricants, les canaux de désenfumage coaxiaux sont considérés comme plus sûrs et plus efficaces. Cependant, lors de leur installation, vous devez respecter certaines exigences:

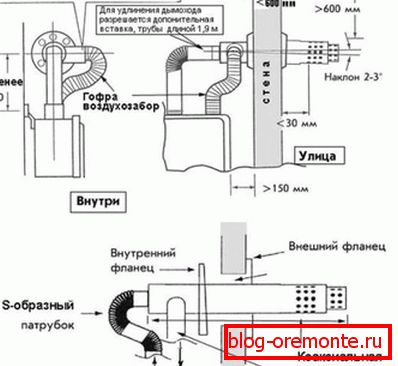

  1. Le maximum autorisé pour la plupart des modèles, la longueur de la conduite, qui évacue les produits de combustion dans l'atmosphère, est de 3 m.Pour les appareils individuels, vous pouvez utiliser des conduites jusqu'à 4–5 m de long.
  2. Le conduit de fumée est amené à l'extérieur du bâtiment à travers le mur adjacent au mur de la chaudière. La longueur de la section horizontale sur le lieu de retrait ne doit pas dépasser 100 cm.
  3. L'ouverture permettant de prendre le tuyau dans la rue est placée à une hauteur d'au moins 150 cm de la chaudière et de 200 à 250 cm du niveau du sol.
  4. La distance entre le point de retrait du tuyau et les structures adjacentes doit dépasser 300 cm.
  5. Il est déconseillé de placer une cheminée coaxiale pour une chaudière à gaz sous les fenêtres. La distance minimale autorisée entre le point de sortie et la fenêtre est de 100 cm.
  6. Pour les cheminées à tirage forcé, une section de tuyau vertical est facultative, il suffit de le tirer horizontalement à travers le mur. Règles d'installation sécurisée Exigences relatives au tuyau d'échappement de fumée

Faites attention! Les constructeurs professionnels discutent de l'efficacité de l'utilisation de cheminées coaxiales sur le territoire de la Russie centrale et des régions plus septentrionales, affirmant qu'ils les ont développées pour une utilisation à des températures aussi basses que -15 degrés. Là où, la plupart du temps, la température tombe en dessous de cette température, ils gèlent. Les fabricants expliquent le problème du calcul incorrect du diamètre des tuyaux extérieur et intérieur et de la longueur de la cheminée.

L'installation

Contrairement aux méthodes de désenfumage traditionnelles, une cheminée de type coaxial est simplement montée. Pour terminer l’installation, vous devez suivre à la lettre les instructions du fabricant d’équipements à gaz et les consignes de sécurité incendie. Les maîtres expérimentés conseillent de faire attention aux points suivants:

  • L'installation de la cheminée réalisée conjointement à l'installation d'équipements de chauffage.
  • Les appareils avec une chambre de combustion fermée ne nécessitent pas d'équipement pour une pièce séparée pour une chaufferie, mais le site d'installation doit être gainé de matériaux réfractaires sur les côtés et sur le haut.
  • Sur le mur, déterminez le point de la conduite traversant le mur vers la rue. Il est situé à une hauteur de 1,5 m du tuyau d'évacuation de la chaudière. Découpez un trou dans la cloison, dont la taille est supérieure de quelques centimètres au diamètre de la cheminée.
  • Un élément de raccordement spécial est fixé à la buse de la chaudière et une cheminée est assemblée à partir de segments individuels. Les joints sont fixés avec des pinces. C'est important! Pour sceller les raccords du système d'évacuation de la fumée coaxial, vous ne pouvez pas utiliser de scellants ni de rubans adhésifs.
  • Le passage du tuyau à travers un obstacle en forme de paroi est isolé avec un matériau réfractaire, par exemple une fibre de basalte.

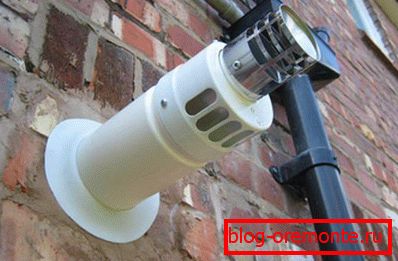

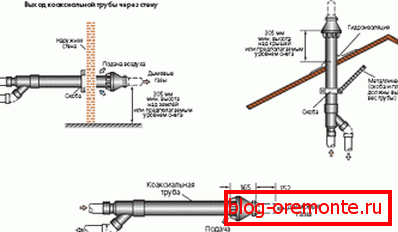

  • Le segment horizontal, qui porte le tube dans la rue, est tourné vers le haut à l'aide d'un genou divergent et porté à la longueur requise. La section verticale est fixée sur les supports au mur. Un déflecteur de protection est mis sur la pointe. Enlèvement du tuyau de fumée à travers le mur
