Dispositif et installation de la cheminée dans une maison

En règle générale, les propriétaires abordent sérieusement l’organisation du chauffage dans leur maison, choisissent les modèles de chaudières les plus sûrs et se tournent vers des fourneaux expérimentés. Cependant, on oublie parfois que l'installation incorrecte de la cheminée est souvent encore plus dangereuse. La cheminée est l'élément le plus important du système de chauffage dans une maison privée. Son assemblage est effectué conformément aux codes du bâtiment et aux exigences de sécurité incendie. L'installation de la cheminée, réalisée sans respecter ces règles, est lourde de conséquences irréversibles - un incendie ou une intoxication au monoxyde de carbone dans la maison. L'article d'aujourd'hui parlera des types de cheminées, de l'appareil et des méthodes d'installation.

Types de cheminée

La cheminée sert à transférer la fumée et les produits de combustion dans l'atmosphère, elle commence à l'entrée de l'appareil de chauffage dans la maison et se termine au-dessus de la crête du toit avec un parapluie protecteur. Dans la construction privée, utilisez principalement les types suivants:

1. En brique. Le tuyau en brique est utilisé depuis l'époque où les gens ont commencé à construire des cheminées et des poêles. La cheminée en brique moderne se distingue par l'utilisation d'un four spécial en brique résistante au feu. En raison de ses propriétés d'accumulation de chaleur, ce matériau conserve la chaleur à l'intérieur du tuyau, évitant ainsi une surchauffe de la décoration de la maison au contact de ses murs. La construction complexe d’un tuyau en briques, d’une masse considérable, force les propriétaires à abandonner cette option. Bien faire l'installation de cheminées de ce type ne peut expérimenter que les maîtres fourneaux, ce qui augmente les coûts dus aux salaires du maître.



2. Fait de métal. La vente de cheminées métalliques a facilité la création d'un système de cheminée dans une maison privée. Tuyaux de finition en acier allié d’une épaisseur égale ou supérieure à 1 mm, plus légers et moins coûteux que leurs homologues en briques. Le dispositif d'une telle cheminée est constitué de modules séparés. Les modules droits sont utilisés pour la pose de sections verticales et horizontales, et les coudes et les tés pour la rotation. L'installation d'une cheminée en acier galvanisé présente un inconvénient: son matériau présente une meilleure conductivité thermique que les tuyaux en brique. Il nécessite donc une isolation supplémentaire. Cependant, l'auto-installation de la cheminée de ce type est beaucoup plus facile de tout faire correctement, il suffit de suivre les instructions.
3. De la céramique. Le dispositif de cheminée en céramique combine les forces des cheminées en brique et en métal. Il a une conception modulaire et une faible conductivité thermique. Le prix de ces produits est plus élevé que le tuyau en métal, mais nettement inférieur au coût d’une brique. La cheminée en céramique est problématique à réaliser en courbe, elle convient mieux à la configuration verticale du système.

Le matériau de la cheminée peut être choisi correctement en fonction de trois facteurs: la conformité au matériau de l'appareil de chauffage, la faible conductivité thermique et l'étanchéité des connexions.

Manières pour enlever la cheminée

La tâche principale de la cheminée - l’évacuation de la fumée à l’extérieur de la maison, qui peut être organisée de différentes manières. Le choix de l'emplacement d'insertion du tuyau dépend de l'emplacement de l'appareil de chauffage, de la zone libre et du type de cheminée. Utilisez les options de placement de tuyau suivantes:

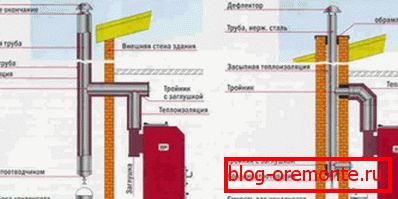

• Externe Le placement externe en Russie est très rarement utilisé. Il est utilisé si un appareil de chauffage est installé dans une maison privée, ce qui n’était pas prévu dans la conception. Le dispositif de la cheminée externe consiste à retirer le tuyau dans la rue à travers le mur adjacent au dispositif de chauffage. À partir du point de retrait, le tuyau monte jusqu’à la hauteur de la crête ou plus haut pour assurer une bonne traction. Positionnez correctement le tube extérieur à une distance d'au moins 0,5 m du bord du toit pour éviter les incendies. L'avantage de cette option est de gagner de la place dans la maison en raison de la suppression des communications au-delà de ses limites.
• Intérieur. La cheminée sur le toit est un signe certain d'une cheminée interne. Son appareil a une vue verticale parfaite et monte directement sur le toit au-dessus de l’appareil de chauffage. Si la cheminée est fabriquée dans un matériau à haute conductivité thermique, son installation à l'intérieur de la maison réduit les pertes de chaleur et la consommation de carburant afin de maintenir une température optimale. La complexité du placement interne réside dans le fait que, dans le processus d’installation, il est nécessaire de procéder à un raccordement laborieux, d’abord dans le plancher, puis dans le toit. De plus, cette option est considérée comme plus inflammable.

L'emplacement extérieur convient parfaitement à la construction encombrante d'une cheminée en brique. Si vous retirez un tuyau métallique à travers un mur, vous devez prendre en charge une isolation supplémentaire ou utiliser des tuyaux sandwich spéciaux.

Exigences de la cheminée

La sélection des éléments est effectuée en tenant compte des exigences des caractéristiques techniques de l'appareil de chauffage. Pour que le système fonctionne correctement, vous devez suivre les principes de base de la conception des cheminées:

1. La forme arrondie est préférable, car les produits de combustion et la poussière s’accumulent dans les coins du tuyau. Les cheminées rondes nécessitent un nettoyage moins fréquent que les cheminées rectangulaires et carrées.
2. La section du tuyau ne doit pas être inférieure au diamètre de la buse de l'appareil de chauffage. Il est calculé que pour chaque kilowatt de puissance, assurer un niveau de poussée adéquat nécessite 8 mètres carrés. voir la section. Généralement, les instructions relatives à l'appareil de chauffage contiennent des informations sur la taille requise de la cheminée.
3. Chaque appareil de chauffage nécessite l'installation de sa propre cheminée. Dans certains cas, il est possible de déroger à cette règle, mais les appareils doivent alors être placés à une altitude, la distance entre les points de connexion étant de 1 m ou plus. Et la taille de la section de tuyau doit prendre en compte la puissance totale des générateurs de chaleur.
4. La longueur totale des sections horizontales de la cheminée ne peut pas dépasser 1 m, la violation de cette règle réduit la force de poussée.
5. La cheminée se termine à 0,5-1,5 m au-dessus de la crête, sur un toit plat à 0,5 m au-dessus de la surface.

Le critère principal pour le choix des tuyaux - exigences de sécurité incendie et respect du dispositif de génération de chaleur, apparence, esthétique et gain de place à l'intérieur de la maison - est secondaire.

Séquence d'assemblage

L'installation de la cheminée interne commence par l'établissement d'un diagramme et le calcul du nombre requis de segments de tuyau. Pour assembler correctement, l'appareil est exécuté dans l'ordre suivant:

• La surface des murs et le sol derrière le chauffage et la cheminée sont protégés de la chaleur par un matériau résistant au feu, par exemple des feuilles d'amiante.
• Le premier segment de tuyau est connecté au tuyau du dispositif de génération de chaleur ou du four. Si des espaces sont présents à la jonction, utilisez un adaptateur ou un compacteur. Pour sceller le joint, appliquez un scellant résistant au feu et une pince métallique.
• Chaque segment ultérieur de la conduite à circuit unique est placé en aval afin de ne pas gêner le passage de la fumée. La connexion des tubes sandwich est réalisée différemment - les éléments, le contour interne est inséré dans le module sous-jacent, dans le module externe en sens inverse.
• Il est recommandé de respecter un chevauchement des conduits égal au quart du rayon. Pour faciliter la manipulation des joints et des joints avec des colliers, il n'est pas nécessaire de les placer dans les endroits de passage des plafonds et des toits interfloor.
• S'il est nécessaire de tourner le tuyau, les modules sont connectés à l'aide d'un coude pivotant avec un angle de 45 ou 90 degrés.
• Pour faire passer la cheminée à travers le plafond et le toit, vous devez y percer un trou et installer un boîtier de passage ou un tuyau de dérivation dans lequel l’isolant réfractaire est versé.

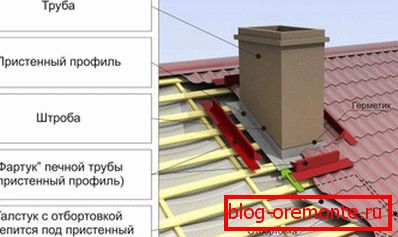

• Après avoir amené le tuyau sur le toit, il est protégé par un scellant élastique sous la forme d'un entonnoir, qui protège efficacement contre la pénétration de l'eau.
• Le tuyau est terminé à la hauteur calculée et un parapluie protecteur est placé sur le dessus, ce qui empêche les débris, les branches et les oiseaux de pénétrer dans la cheminée.
• Placez le tablier décoratif de garniture de tuyau de sortie, de couleur appropriée au matériau de toiture.

Après l’installation, il est nécessaire de mettre en marche les systèmes de chauffage, de vérifier le besoin et l’étanchéité des raccordements - même une légère fumée indique des problèmes graves, dont la solution n’est pas sûre.

L'installation d'une cheminée dans la maison est un événement responsable, dont la qualité et la performance déterminent le confort et la sécurité de fonctionnement du système de chauffage. Par conséquent, suivez les recommandations des fabricants et de la technologie d'installation.
