Duplex toit cassé faites-le vous-même - appareil et

Chaque propriétaire raisonnable veut équiper son propre foyer confortable, mais en même temps disposer rationnellement du budget familial. Pour ce faire, vous devez examiner avec soin le choix de chaque solution de construction, en évaluer l'efficacité, en comparant les alternatives. De plus en plus, lors de la construction de maisons de classe économique, les promoteurs utilisent un toit incliné qui constitue une excellente protection contre les intempéries, qui résiste parfaitement à la charge accrue lorsque la neige tombe et qui permet de construire un grenier spacieux et confortable.

Avantages de conception

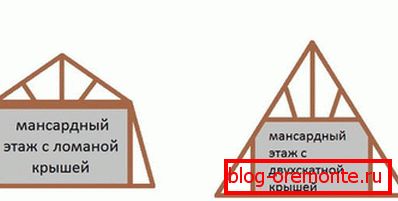

Toit cassé à double pente в отличии от традиционной треугольной своей формой напоминает не треугольник, а пятиугольник. Пятиугольную форму имеет фигура, образованная скатами кровли и карнизом. ломаной такую конструкцию принято называть из-за того, что линия скатов не прямая, а с изгибом, образующим ребро. Условно в строении можно выделить две части: первая, верхняя с более пологими скатами, составляющими 20-300, имеющая форму треугольника, а вторая — нижняя, напоминающая трапецию, боковины которой располагаются под углом 50-600. Таким образом, ломаная конструкция позволяет снегу свободно соскальзывать, не дает проникать дождевой воде внутрь чердачного помещения.

Le plus souvent, le toit cassé à double pente est utilisé s'il est nécessaire d'utiliser le grenier comme espace de vie. Après tout, la géométrie des pistes vous permet de disposer efficacement de la surface disponible, de vous équiper d’un haut plafond horizontal, d’un grenier ventilé, de compartiments latéraux pour le stockage saisonnier des objets.

Опытные строители не упускают возможность монтажа мансардных окон прямо в скатах крыши. Ведь если грамотно рассчитать расположение, toit mansardé cassé будет естественно освещена в течении всего светового дня, а это значительно сократит расходы на электроэнергию. Кроме того, ломаная крыша отлично смотрится с просторным балконом, что немаловажно для домов с маленькой площадью.

Etapes de construction

Rédaction du projet, calculs nécessaires

Le toit à deux versants étant considéré comme assez compliqué, des calculs d'ingénierie sont utilisés pour la construction, qui peut être effectuée à la main ou à l'aide d'un programme informatique spécial. Le calcul comprend la détermination des paramètres suivants:

• Charge constante Il est déterminé en additionnant la masse de tous les matériaux composant le gâteau de toiture, le système de fermes, le plancher du grenier. En termes simples, il s’agit du poids de la structure.
• Charge temporaire Ce chiffre varie en fonction de la zone dans laquelle la construction sera réalisée. Cela dépend de l'épaisseur de la couverture de neige qui tombe, prend en compte les charges de vent.
• Charge totale Calculé en ajoutant les valeurs de charge permanente et temporaire. Des dessins reflétant tous les types de charges agissant sur le toit sont construits.

Système de ferme de construction

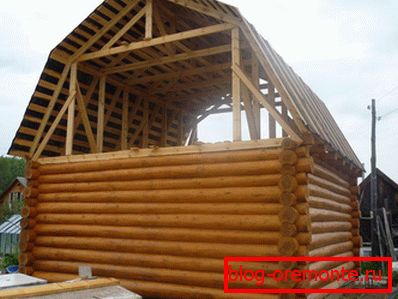

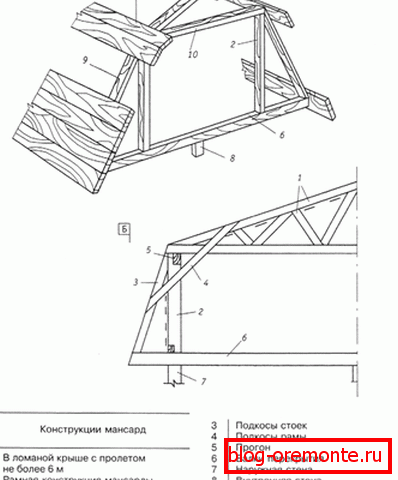

Le système de chevrons d'un toit cassé est plutôt compliqué à première vue. Il semble que le montage ne puisse être effectué que par une brigade professionnelle. Toutefois, cette tâche peut être confiée à trois personnes possédant des compétences de base en travail du bois. L'avantage incontestable est qu'il ne nécessite aucun équipement sophistiqué ni outils spéciaux. Le système de chevrons pour l'aménagement d'un toit en mansarde pentagonal est d'un type combiné, il combine certains des éléments du bas et d'autres du suspendu. Le toit cassé, ou plutôt son système de fermes, comprend:

1. Chevrons supérieurs de type nashlonnogo. Ils sont faits de planches lisses et durables, formant un faîte à angle faible. La crête n'est pas utilisée, car ces chevrons sont basés sur le support. Faire l'expérience de la charge sur la déviation, sur l'éclatement.
2. Barres transversales. Bouffées reliant les chevrons supérieurs sous les jambes. Ils sont également fabriqués en panneaux de 50 à 100 mm d'épaisseur et servent également de cadre pour le plafond du grenier. La tâche principale consiste à éteindre la charge d'épandage des chevrons.
3. Grand-mère. Suspension de bois, reliant le faîte du toit au boulon, empêchant le boulon de s'affaisser si sa longueur est suffisamment grande
4. Étagères. Supports verticaux sur lesquels sont suspendus les chevrons supérieurs. Ils sont constitués de poutres carrées ou rectangulaires. En outre, les drains forment un cadre, ayant revêtu que les murs du grenier reçoivent.
5. Chevrons inférieurs suspendus. Fabriquées sur un modèle de planches de 50x150 mm ou de 100x150 mm, elles s'appuient sur le dessus avec un boulon et le bas - contre le mauerlat. Faire l'expérience d'une charge uniquement sur la flèche, qui est minimisée par des accolades. Fixer comme un bélier, pas difficile.
6. Les jambes de force Supports d'angle qui réduisent la déviation des fermes suspendues. D'un côté, ils s'appuient contre la grille, l'autre dans les chevrons.
7. Mauerlat Bois épais et résistant, servant de base au toit, empêchant le vent de faire basculer ses pentes. Les chevrons suspendus y sont supportés. Mauerlat est fixé le long de deux murs porteurs opposés, sur des poteaux avec un faisceau de béton. Il répartit également le poids du toit sur la surface de la cloison.
8. Poutres de sol. Poutres horizontales sur lesquelles sont appuyés les rayonnages, ainsi que sur lesquels le grenier est installé.

En dépit de la complexité apparente, un tel système de fermes est assez facile à assembler de vos propres mains, car les fermes sont assemblées sur le sol, des structures prêtes à l'emploi qu'il suffit de fixer au maximum.

Matériaux utilisés, outils nécessaires

Tous les matériaux dont vous pourriez avoir besoin pour la construction d’un toit cassé sont suffisants pour le prix. Cependant, ils nécessitent un nombre relativement important, de sorte que ce toit est considéré comme plus coûteux que, par exemple, une simple double pente. Cela nécessite:

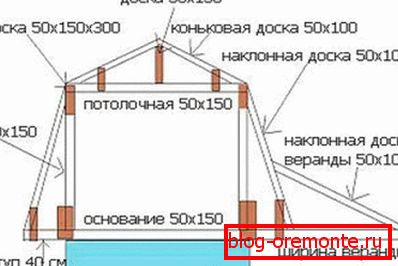

• Bois massif pour la fabrication de racks, poutres de sol, barres de traction, poutres, mauerlat. La section transversale du bois est déterminée en calculant la charge, le plus souvent du bois 100x100 mm ou 150x150 mm.
• Planche à découper 50x150 mm ou 100x150 mm pour chevrons, entretoises. Vous ne pouvez utiliser qu'un matériau de première classe, lisse, sans nœuds, sans éclats.
• Conseil non désossé pour les caisses.
• Matériel pour couper les pignons. Cela peut être une doublure, un blockhaus ou une voie d’évitement.
• Isolation pour l'isolation thermique des pignons. Le plus souvent pour cette utilisation, utiliser de la laine minérale à base de basalte de 150 mm d'épaisseur.
• Film isolant à la vapeur, membrane d'étanchéité nécessaire pour former une tarte à la toiture.
• Matériau de toiture, dans lequel vous pouvez utiliser une toiture en métal, onduline, shinglas, ardoise.
• Attaches.

Bien qu’il soit considéré qu’un outil spécial pour l’installation d’un tel toit n’est pas nécessaire, tout va bien si vous avez une vis à bois, une meuleuse, une perceuse de haute qualité. Ils faciliteront le flux de travail. Et les propriétaires de raboteuses électriques peuvent économiser avec cela: achetez du bois scié non flouté, traitez-le lui-même. Le toit étant principalement en bois et exposé à l'humidité, il est obligatoire de traiter toutes ses parties avec une composition antiseptique.

Réchauffement et éclairage

Comme il est supposé que l’utilisation des combles en tant que résidence, le toit cassé doit être isolé. Il est nécessaire d'isoler non seulement les pignons, mais aussi directement les pentes. L’isolation thermique des patins vous offre un double service: non seulement elle empêchera la chaleur de sortir pendant la saison froide, mais elle vous empêchera également de surchauffer du toit pendant le rôti. Les pignons sont le plus souvent isolés avec de la laine minérale à l'extérieur ou à l'intérieur de la pièce, tandis que pour les patins, la mousse la plus courante est généralement utilisée. Une isolation de qualité permettra aux propriétaires d'économiser beaucoup d'argent qu'ils dépenseraient pour le chauffage.

La pièce dans laquelle il n’ya pas de lumière naturelle ne doit pas être utilisée pour vivre. Par conséquent, il est nécessaire de prévoir l'installation de fenêtres, qui peuvent être situées soit sur le pignon, soit sur le toit du toit.

Si le choix s’applique aux lucarnes, elles doivent être spéciales, réalisées en fonction de leur emplacement d’installation: leur cadre doit être renforcé, l’étanchéité supplémentaire, un mécanisme d’ouverture spécial, un film de protection contre la saleté et la poussière doivent être fournis. La surface des fenêtres peut occuper jusqu’à 1/8 de la surface totale du toit. Leur coût est assez élevé. Par conséquent, si la possibilité d’investissements aussi importants ne l’est pas, il est préférable de s’arrêter avec l’équipement de grande taille habituel sur les deux pignons de leur propre main.

L'utilisation de matériaux de construction de haute qualité et le respect de la technique de montage vous seront utiles pendant plusieurs décennies, ce qui vous permettra de ne pas regretter cet investissement!
