En tant que bricoleur de cheminée d'amplificateur - photo et
La conception de la cheminée est complexe et responsable. La mise en œuvre correcte dépend de l'efficacité et de la sécurité de l'utilisation de l'appareil de chauffage. Aucun générateur de chaleur ne peut fonctionner normalement sans tuyau, ce qui évacue la fumée de la pièce. La fumée est un mélange de gaz contenant des produits résiduels de la combustion du carburant. L'apparition de fumée à l'intérieur des locaux chauffés est un signe certain d'un calcul incorrect du système de cheminée, ce qui entraîne un risque d'incendie et d'intoxication au monoxyde de carbone. Cet article explique comment inverser la poussée dans une cheminée et comment la prévenir.
Méthodes de mesure
Si vous doutez que le conduit de cheminée de la fournaise, du foyer ou de la chaudière soit suffisant, vous devez vérifier. Le moyen le plus simple de dissiper les doutes est de le vérifier avec un anémomètre. Si l'appareil présente une poussée de 10 à 20 Pa, il est considéré comme normal.. Le problème avec cette méthode est la faible précision de mesure d’anémomètres peu coûteux: si la poussée est inférieure à 1 Pa, ils montreront que ce n’est pas le cas. Les appareils professionnels plus précis sont coûteux, ils sont utilisés par les fabricants de poêles.
Si vous n’avez pas d’anémomètre, utilisez l’une des méthodes courantes pour déterminer la force de poussée de la cheminée:

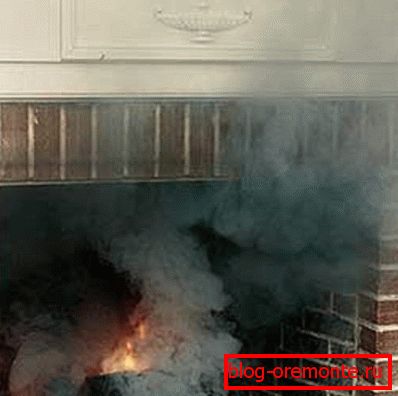

- Dans la fumée Le signe le plus évident qu'il n'y a aucune traction - la présence même d'une petite fumée à l'intérieur de la pièce, une grande quantité de fumée indique un risque élevé d'incendie et d'intoxication au monoxyde de carbone.
- Selon la couleur de la flamme. En regardant la couleur de la flamme, vous pouvez vérifier le niveau de poussée. Si la flamme à l'intérieur du four a une teinte blanche et craque pendant la combustion, la poussée est excessivement forte. La couleur rouge orangé dit à propos du manque de borne. Si la cheminée est conçue correctement, la flamme a une teinte même jaune d'or.

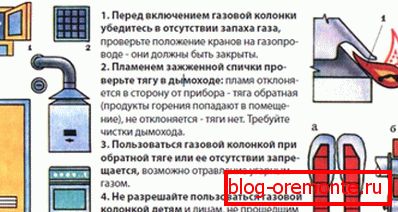

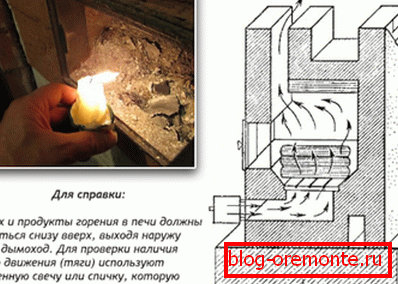

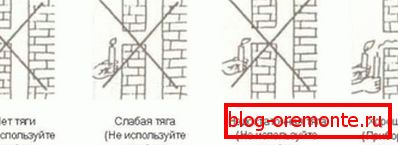

- Avec l'aide d'un match. Si vous allumez une allumette, une bougie ou une autre source d’incendie et que vous l’apportez à l’appareil de chauffage, la flamme devrait dévier vers la chambre de combustion. Si cela reste lisse, vous pouvez être sûr qu'il n'y a pas de traction. Lorsque la flamme est déviée du côté opposé à la chambre de combustion, il y a une inversion de poussée dans la cheminée.
- À l'aide d'un miroir. Une autre méthode pour tester la poussée à l'intérieur de la cheminée consiste à amener un miroir de poche à la chambre de combustion. L'apparition de condensat sur la surface du miroir signifie que l'élimination de la fumée est difficile.
Faites attention! La traction à l'intérieur du canal de la cheminée est créée en raison de la différence de pression dans la rue et à l'intérieur de la pièce. Dans une pièce chauffée, la température est supérieure à celle de l'extérieur, il y a donc plus de pression. L'air chauffé, soutenu par le bas par de l'air plus froid, est évacué dans une zone de pression inférieure, c'est-à-dire dans l'atmosphère. Si vous prenez des mesures en été, lorsque la différence de température entre l'intérieur et l'extérieur est minimale, vous obtiendrez un résultat inférieur à celui obtenu en hiver.
Causes des fautes
En s'assurant qu'il n'y a pas assez de traction à l'intérieur du système de cheminée, il est nécessaire de déterminer et d'éliminer la cause possible de ce défaut. Les artisans expérimentés affirment que les causes les plus courantes de défaillance des canaux d'évacuation de la fumée sont les suivantes:
- Erreur de conception. Faites le choix de la cheminée devrait être, en se concentrant sur le volume de la fournaise. Si le diamètre est inférieur au paramètre calculé, faible ne permettra pas à la fumée de quitter leurs locaux.
- Longueur de tuyau insuffisante. Une longueur de tuyau inférieure à 5 m ne crée pas de différence significative entre la pression à l'intérieur et à l'extérieur, ce qui crée une faible traction.
- Mauvais placement du tube de cheminée. Maîtres de four, je vous conseille de poser la cheminée à la verticale, car des virages étroits retiennent la fumée à l’intérieur du tuyau, réduisant ainsi les fringales.
- Grandes étendues horizontales. Si, en posant la cheminée, vous ne pouvez pas éviter les sections horizontales, assurez-vous que leur longueur n’est pas supérieure à 100 cm, sinon vous aurez besoin d’un amplificateur.

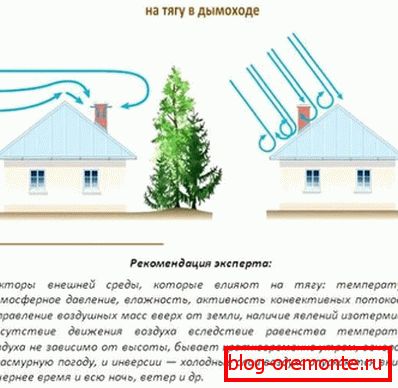

- Mauvaise position par rapport à l'arête. Cheminée située au même niveau ou au-dessus du faîte du toit. La crête dans la position au vent réduit considérablement la force de poussée dans la cheminée.
- Frapper dans la zone du backwater du vent. S'il y a une structure élevée dans le voisinage de la maison, cela bloque la cheminée du vent et empêche le système de cheminée de fonctionner correctement.
- Conditions météorologiques Parfois, le tirage est réduit en raison d'une diminution de la pression atmosphérique, de l'humidité pénétrant dans la cheminée en raison de la pluie, du brouillard ou de la neige. Cependant, ces changements ne sont pas terribles, car ils sont temporaires.
La première étape pour détecter les problèmes dans le système de cheminée consiste à éliminer les causes les plus évidentes de poussée insuffisante. Pendant l'inspection, assurez-vous que tous les segments du tuyau sont bien serrés et qu'il n'y a pas de bourrage de noir de carbone. Vérifiez qu'aucune humidité n'est entrée dans les conduits de cheminée et que la pression atmosphérique est normale.
Moyens d'améliorer la traction
Si la force de poussée dans le conduit de fumée de l'appareil de chauffage n'est pas toujours facile à éliminer ce défaut. Les foyers expérimentés utilisent les méthodes suivantes pour l’augmenter:
- La première chose à faire si vous soupçonnez un tirage de cheminée insuffisant est de nettoyer la cheminée. Pour ce faire, ils appellent le ramoneur ou enlèvent les dépôts de suie de l'intérieur de la cheminée de leurs propres mains à l'aide d'une collerette en métal.
- Une augmentation significative de la puissance de la cheminée peut être obtenue en augmentant la hauteur de la cheminée au-dessus de la surface du toit, ce qui la place dans quelques segments supplémentaires. La même méthode supprime la cheminée de la zone de retenue des vents de la crête ou d'un bâtiment plus élevé.
- Installation de turbines rotatives. Ce dispositif, qui est installé sur le dessus de la cheminée, consiste en une ou plusieurs vis. Sous l’influence du vent, les turbines tournent et créent un vide dans l’air pour obtenir une différence plus grande entre la pression interne et la pression externe. L'utilisation des turbines n'est efficace que par temps venteux. Il est recommandé de les utiliser si la température de la fumée à la sortie de la cheminée ne dépasse pas 200 degrés.

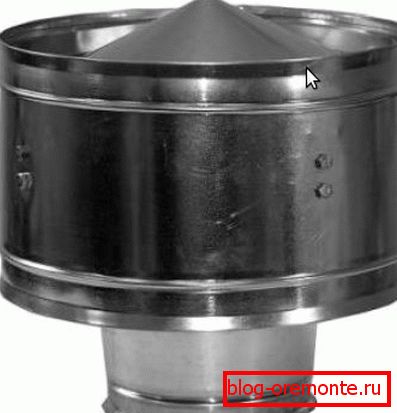

- Utilisation d'un déflecteur spécial. Les modèles spéciaux de déflecteurs ont une forme aérodynamique spéciale. En raison de la propriété de l'air de réduire la pression lors de la chute lors du passage d'un obstacle, une zone de raréfaction est créée dans le déflecteur, ce qui stimule la sortie de fumée de la conduite. L'efficacité des déflecteurs aérodynamiques n'est perceptible que par temps venteux.
- Poussée de l'amplificateur. Un dispositif de contrôle automatique de la poussée est un capuchon en forme de parapluie avec un capteur thermique monté sur un tuyau de cheminée. Le capteur thermique analyse la température des gaz d'échappement et fonctionne indépendamment. Le surpresseur maintient la pression dans la cheminée dans la plage de 10 à 35 Pa, optimisant ainsi le fonctionnement du chauffage et la consommation de carburant.
- Fumoir Si les méthodes précédentes n’ont pas d’effet, un extracteur de fumée muni d’une vis et d’un moteur électrique est installé sur les tuyaux. Par temps venteux, la vis tourne indépendamment, s'il n'y a pas de circulation d'air, le moteur électrique est activé et le met en mouvement.
Si vous ne parvenez pas à trouver une solution au problème de manque de traction à l’intérieur du conduit d’échappement, consultez un réchaud expérimenté, qui vous indiquera quoi faire, corrige le défaut de la manière la plus rationnelle qui soit.
