Endova roof - schéma, appareil et installation

Plus la structure de la toiture est complexe, plus elle contient d'éléments différents. Le toit à double pente classique ne comprend que deux pentes, à la jonction desquelles un bord extérieur est formé - la crête. Plusieurs options, ayant plusieurs arêtes, forment, en plus des options externes, des angles internes entre les plans, appelés endov. De nombreux constructeurs inexpérimentés se demandent ce qu'est la vallée sur le toit et comment le faire correctement. Cet article décrit les caractéristiques de l'appareil et l'installation de cet élément de structure, qui affectent le fonctionnement de la structure entière.

Qu'est-ce que l'endova?

Endova est le nom de l'élément fonctionnel du toit, formé à la jonction des deux pentes du toit d'une structure complexe à plusieurs pinces. En termes simples, ce terme désigne l'angle interne entre deux pentes adjacentes. La fin de toiture due à la présence de ce détail structurel se caractérise par une complexité accrue de conception, d'installation et d'exploitation. Fonctions endova croient:

1. Relier les raies. Deux plans inclinés de pentes de toit sont reliés, à la place de la paire formant un angle interne, appelé endovaya
2. Collecte et transport de l'eau. Les dotations sont des coins internes, de sorte que l'eau des pentes y pénètre, s'accumule en un flux important et est transportée vers le système de drainage.
3. Accumulation de neige. En outre, les endroits où les patins sont adjacents sont un lieu d’accumulation de masses de neige, ce qui augmente la charge sur le système de toiture dans ces zones.

Veuillez noter que le dispositif du toit endova doit être réalisé conformément aux calculs de la charge et du tirant d'eau, car cet élément structurel est soumis à des charges accrues dues à l'accumulation de neige et à l'humidité atmosphérique.

Des vues

Le toit polygrain est une construction complexe, composée de plusieurs pentes, de plusieurs arêtes et de plusieurs endyons. Une goulotte entre des surfaces inclinées formées au point de leur jonction est un point vulnérable à travers lequel des fuites se produisent souvent si l'installation est effectuée de manière incorrecte. En fonction des caractéristiques de l'appareil, on distingue les types de vallées suivants:

• Ouvert C'est un joint ouvert entre deux rampes, dans lequel une goulotte spéciale est posée. C'est la version la plus facile à installer du dispositif de gouttière utilisé sur les toits avec un léger angle d'inclinaison.
• Fermé Cette option est différente. Qu'est-ce que c'est que les pentes s'emboîtent parfaitement, sans former de vide. Endova type fermé approprié pour les structures de toit avec des pentes raides.
• Entrelacés Endo entrelacé est appelé la méthode de l'interface du dispositif entre deux pentes associées, dans lesquelles les feuilles de matériau de toiture s'entrelacent, protégeant de manière fiable l'angle interne de pénétration de l'humidité.

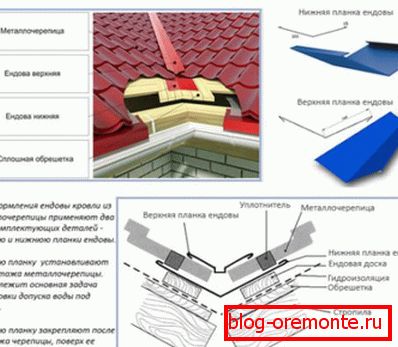

En règle générale, le toit d'un toit en métal ou d'un toit en tôle ondulée est composé de plusieurs éléments: une étanchéité renforcée, une bande interne qui protège le joint contre les fuites d'humidité atmosphérique et une partie décorative rendant l'aspect de la gouttière plus attractif.

Règles de l'appareil

La jonction des pentes du toit d'un toit à plusieurs trous est caractérisée par une vulnérabilité accrue à la pénétration d'humidité dégelée ou de pluie, car il est plutôt difficile de connecter le matériau d'étanchéité sans espace. De plus, les calculs biliaires sont exposés à des charges accrues dues à l'accumulation de masses de neige en hiver. Par conséquent, le toit d'extrémité doit être construit conformément aux exigences suivantes:

1. Au lieu d'interfacer les différentes parties de la construction à plusieurs pinces, il est nécessaire de renforcer la caisse. Une planche de terrasse solide aide à répartir plus uniformément le poids du matériau de couverture et la charge sur le toit lorsque la neige tombe.
2. Le toit en polychip Razlelobok nécessite une étanchéité renforcée. Pour protéger la vallée des fuites d'eau pendant les averses ou la fonte du manteau neigeux, il est nécessaire de prévoir une étanchéité supplémentaire, pour cela un tapis de revêtement imperméable spécial sera installé.

Avant de faire une endove sur le toit, vous devez soigneusement examiner sa conception, afin qu’elle ne provoque pas de fuites pendant le fonctionnement. Lors de la création d'un projet, il est important de calculer correctement la charge à laquelle il sera soumis. Par exemple, les carreaux de céramique pèsent beaucoup plus lourd que le carton ondulé, ils nécessitent donc une gaine de renforcement supplémentaire.

Exigences pour les matériaux et composants

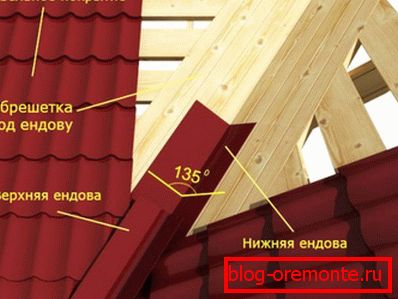

Endova est également appelé barre spéciale pour l’équipement des angles internes entre les pentes du toit. Des composants spéciaux sont fabriqués pour chaque matériau de toiture afin de protéger la gouttière de la pénétration d'humidité. Les fonds de dotation pour les tuiles, les tuiles de toiture en acier et en métal sont des coins et des éléments supplémentaires pour les tuiles ressemblent à des gouttières semi-circulaires. L'essentiel est que le matériau à partir duquel ils sont fabriqués réponde aux exigences suivantes:

• Les éléments supplémentaires doivent être sélectionnés en fonction du matériau de couverture utilisé pour couvrir le toit.
• Le matériau à partir duquel les éléments supplémentaires sont fabriqués doit être extrêmement résistant à l'humidité afin de protéger l'écart entre le matériau de couverture et la pénétration d'humidité.
• Les éléments supplémentaires utilisés pour l'équipement d'un chanfrein doivent présenter une résistance mécanique élevée et une longue durée de vie.

Fait intéressant, avant que les fabricants ne produisent pas d’éléments supplémentaires spéciaux pour l’équipement de la gouttière, les développeurs ont donc utilisé divers moyens improvisés et restes de matériau de toiture à ces fins. Maintenant produit endova fiable et esthétique, adapté à toute couleur et type de revêtement.

Technologie d'installation

Beaucoup de couvreurs inexpérimentés ne savent pas comment fabriquer une endo pour éviter les fuites pendant le fonctionnement du toit. En fait, il s’agit d’un processus technologique assez simple, qui est mis en œuvre lors de la pose de toitures. L'installation de l'endova est réalisée à l'aide d'un tournevis, de vis autotaraudeuses, de cisailles à métaux, d'un film imperméabilisant, d'un scellant et d'une bande spéciale. L'installation est la suivante:

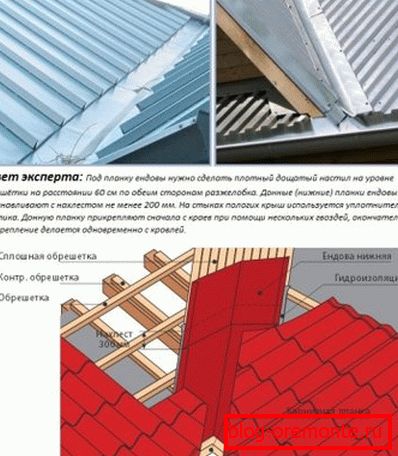

1. Premièrement, à l’endroit où le toit est monté, le schéma de montage de la latte est renforcé par des éléments supplémentaires. Il sera optimal de monter une caisse continue de panneaux tranchants de 40 x 150 mm dans cette zone.
2. Au-dessus des caisses continues s'adaptent l'imperméabilisation. Pour garantir une protection fiable du tapis contre les fuites, le matériau est posé en plusieurs couches.
3. Ensuite, sur le dessus de l'imperméabilisation à l'aide d'un tournevis et vis autotaraudeuses galvanisées à la caisse est attaché à la sangle intérieure zazhlobka.
4. Une fois le matériau de toiture posé, l’espace où les rampes se joignent se recouvre abondamment de mastic, puis se referme avec un coin décoratif, fixé à l’aide de vis de toiture avec rondelles spéciales.

N'oubliez pas que seul le toit d'extrémité, installé conformément à la technologie, protège de manière fiable contre les précipitations et ne cède pas à la déformation lorsque la charge augmente.
