Le toit est une construction complexe à plusieurs composants dont la conception, l’assemblage et l’installation constituent un obstacle sérieux pour un maître inexpérimenté. L'étape la plus importante dans la construction du toit est considérée comme le dispositif du cadre en treillis, qui définit la forme, la pente et la capacité de charge de la pente. Les chevrons supportent le poids du matériau de couverture et de la neige, ils doivent donc être solides et durables. Mais que faire si la longueur de la pente dépasse de loin la taille standard du bois? Dans cet article, nous allons décrire comment l’épissage des chevrons entre eux est effectué correctement pour augmenter la longueur de cet élément.

Apparence et fonction

Les chevrons ou chevrons sont les principaux éléments de la charpente du toit, disposés deux par deux le long du joint de faîtage, formant ainsi des plans inclinés des pentes. Ils sont généralement fabriqués à partir de bois ou de profilés métalliques durables et sains. Dans la conception des chevrons de toit, remplissez les fonctions suivantes:

  • Former la forme et l'angle des pentes. C'est l'angle entre les pieds en treillis et la base du toit qui définit la géométrie reconnaissable du toit, facilitant la descente de la surface de l'eau de pluie et de la neige dégelée.
  • Répartissez uniformément le poids de la toiture. Compte tenu de la charge de neige, la tourte de toiture peut peser jusqu'à 300 kg / m2. Par conséquent, les chevrons doivent supporter un poids considérable sur toute la longueur et le répartir entre les murs porteurs.
  • Servir de base pour la fixation du matériau de toiture. Le revêtement de finition est fixé sur la caisse, cloué sur les pieds de la structure

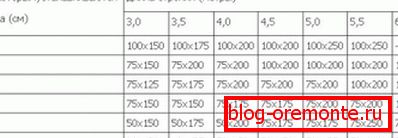

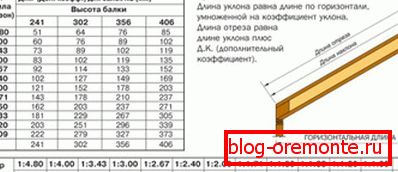

La dépendance du pas entre les chevrons de leur longueur Calcul des paramètres du pied en treillis

Faites attention! Il existe trois paramètres de chevrons, qui sont déterminés lors du calcul et de la création d’un projet de toiture: la longueur du pied du chevron, la distance qui les sépare et la taille de la section de ces éléments. Ils dépendent principalement de la pente des pentes, des conditions climatiques et du poids du revêtement de finition.

Matériaux

Les pieds des chevrons qui répartissent le poids du revêtement d'étanchéité et de l'isolation thermique du toit entre les murs porteurs sur lesquels les pentes sont appuyées doivent avoir une capacité de charge élevée et d'excellentes propriétés de résistance. En outre, ils devraient être légers, de sorte qu’avec leur longueur considérable, ils ne plient pas sous leur propre poids. Les matériaux optimaux pour la fabrication des chevrons tiennent compte de:

  1. Arbre Le bois est un matériau de construction léger et durable, facile à manipuler manuellement avec l'outil le plus primitif. Les branches de cette barre avec une section de 100х100 mm ou 150х150 mm supportent jusqu’à 500 kg / m2. Du fait que la taille standard des sciages n’excède pas 6 m, le bois est utilisé pour la fabrication de chevrons privés, car avec une longueur de pente supérieure à 6 mètres, il est nécessaire de construire des planches. L'inconvénient des chevrons en bois est considéré comme une faible résistance à la pourriture, ils sont donc traités avec des composés antiseptiques.
  2. Métal Les chevrons métalliques sont principalement utilisés dans la construction industrielle, car les bâtiments économiques, commerciaux et industriels ont généralement une taille importante. La capacité portante élevée du profilé en métal permet l'utilisation d'éléments de plus petite section. De plus, le métal a une résistance élevée à la corrosion.

Des artisans expérimentés constatent que même si la longueur de la pente dépasse 6 mètres, les chevrons de la charpente peuvent être en bois. Et il n'est absolument pas nécessaire d'acheter du bois de construction coûteux d'une longueur non standard. Lorsque le toit est grand, les chevrons sont épissés ou mis en place par des charges.

Le meilleur endroit pour l'épissure Installation de pouliches

Méthodes d'extension

La longueur de la jambe de ferme consiste en la longueur de la pente et de la longueur du porte-à-faux du toit, de sorte qu'elle peut dépasser la taille standard du bois d'œuvre, soit 6 mètres. Pour allonger les planches à partir desquelles les chevrons sont fabriqués, vous devez connecter deux ou trois planches ensemble. Pour que le pied de botte de composition ne perde pas ses propriétés de résistance, il est nécessaire de calculer correctement l'emplacement de l'épissure et de le fixer correctement à l'aide de l'une des méthodes suivantes:

  • Joint bout à bout Pour augmenter ces chevrons par la méthode, les extrémités du bois sont sciées à un angle de 90 degrés, reliées les unes aux autres, puis sur les deux côtés, elles imposent une garniture en bois, les fixant à plusieurs endroits avec de longs boulons en damier. Cette méthode est appropriée pour épisser des chevrons constitués de planches ayant une section de 50x150 mm. Épissage
  • Connexion "prirub oblique". Si les chevrons sont faits de barres carrées, il est alors plus facile de les construire avec la méthode de "l'ourlet oblique". Cette technologie réside dans le fait que les extrémités des éléments connectés sont coupées obliquement, puis reliées par un trou vertical traversant à l'aide d'une goupille. L'essentiel est que le diamètre du trou corresponde ou soit inférieur de 1 mm à celui de la fixation, sinon il y aurait un jeu dans la structure, ce qui provoquerait une contrainte de flexion. Connexion prirubom oblique Extension de la technologie prirub oblique
  • Chevauchement des connexions. Pour construire des chevrons à partir de planches de bois sur toute la longueur, il est possible de joindre des éléments individuels avec un chevauchement. C'est un moyen facile d'obtenir une monture assez rigide et durable. Le chevauchement entre les planches ne doit pas être inférieur à 1 m et la fixation à l'aide de clous est réalisée en damier. Joint de chevauchement

C'est important! Une autre méthode fiable pour augmenter la longueur du treillis naga consiste à fabriquer des chevrons composites ou doubles. Il convient de noter que les éléments composites sont moins chers que les éléments doublés, mais leur résistance est nettement inférieure.

Méthodes d'extension Chevrons empilés et doubles
