Le système de chevrons constitue la structure du toit de la maison, qui s'appuie sur elle-même et répartit uniformément le poids de la tourte de toiture, atteignant parfois 500 kg / m2. La fiabilité de ce squelette particulier dépend de trois facteurs: la précision du calcul, sur la base duquel le nombre et la section des éléments de support sont sélectionnés, le matériau dont il est composé, ainsi que l’exactitude de la technique de fixation. En sachant comment fixer correctement les chevrons, vous pouvez augmenter considérablement la capacité de charge du cadre, ce qui le rend plus durable et fiable. Les erreurs d'installation, au contraire, entraînent une perte de résistance et des déformations de la toiture. Dans cet article, nous allons parler des principaux types et méthodes de fixation, avec lesquels vous pouvez installer correctement les chevrons de vos propres mains.

Les principaux éléments de la structure en treillis

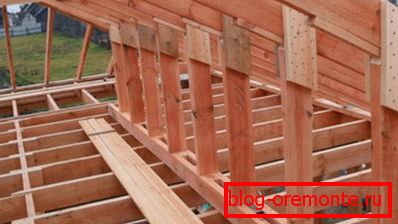

La structure en chevrons d'un toit de maison est un système d'éléments de support en bois ou en métal interconnectés qui confèrent à la structure sa forme, sa pente et son poids entre les murs de support. Ses composants principaux sont les jambes de treillis, qui sont les poutres installées en angle, qui sont connectées deux à deux le long de la pente, formant une arête au sommet de leur joint. Il existe deux principaux types de chevrons:

• Banni. Les éléments suspendus sont appelés éléments de support qui, dans la structure du toit, ont deux points d’appui: la poutre faîtière et la plaque de puissance. Un système en treillis de ce type est utilisé dans les structures avec un ou plusieurs murs porteurs à l'intérieur, sur lesquels les chevrons peuvent être «fendus». Ces chevrons permettent de les décharger grâce à l’utilisation de supports verticaux supplémentaires.
• Suspendu. Les éléments qui n’ont qu’un seul point d’appui, situés là où les chevrons sont fixés au mur ou à la plaque d’alimentation, sont appelés suspendus. Le système de chevrons suspendus subit une charge non seulement au virage, mais également à la dilatation, de sorte qu'il est amplifié par des éléments de compensation horizontale (boulons, bouffées, combats).

Faites attention! Dans la plupart des systèmes de toiture les plus populaires, les chevrons sont fixés à la plaque d'alimentation. Mauerlat est un bois massif ou une poutre de 150x150 mm ou de 200x200 mm de long, posé le long des murs porteurs de la structure, sur lequel les pieds des chevrons seront ultérieurement soutenus. Il atténue la pression sur les murs de la maison et répartit uniformément le poids de la tarte à la toiture. Fixez le mauerlat à la ceinture supérieure des murs à l’aide de boulons d’ancrage ou de goujons métalliques intégrés.

Principaux nœuds de connexion

Le cadre de chevron s'appelle un système, car tous ses éléments sont étroitement interconnectés et fixes, de sorte que la structure du toit acquiert une forme stable, une rigidité et une capacité de charge élevée. Chaque nœud de connexion entre ses parties est un point vulnérable qui peut facilement se déformer sous charge. Toutes les fixations doivent donc être effectuées strictement selon la technologie. Des artisans expérimentés identifient les types de composés dans la structure du toit:

1. Fixation des chevrons à la barre de faîte. Ce nœud de connexion n’est typique que des systèmes de fermes inclinées dans lesquelles la partie supérieure du pied de ferme repose sur une poutre faîtière montée sur des crémaillères verticales. La fixation des chevrons à celle-ci peut se faire avec une doublure en métal, des clous ou des attaches coulissantes, des curseurs.

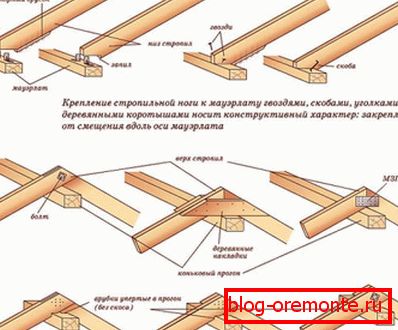

2. Fixation des chevrons au mauerlat. L'unité de fixation la plus importante du cadre en treillis est considérée comme étant la jonction du faisceau de puissance avec les jambes en treillis. Pour y fixer les chevrons à l’aide de clous, de coins métalliques ou de barres de bois.
3. Rafter de connexion entre eux. Pour allonger les fermes, si la longueur de la pente dépasse la longueur standard du bois, elles sont collectées à partir de plusieurs éléments reliés entre eux par des clous, de la colle ou un revêtement en métal.
4. Raccordement des pieds de chevron aux éléments de base auxiliaires. Dans la construction du cadre de chevron, les chevrons peuvent être reliés avec une bouffée, un boulon ou des jambes de force pour augmenter la rigidité, la résistance et la capacité de charge.

Considérez que tout zapily exécuté pour attacher des chevrons à des poutres, à des murs ou à d’autres éléments structurels du cadre entraîne une diminution de leur résistance. Par conséquent, des artisans expérimentés recommandent de les relier à l’aide des angles et des revêtements.

Méthodes de fixation

Pour résoudre la question de savoir comment fixer les chevrons au mauerlat ou à une poutre faîtière, il est nécessaire de choisir le matériel de fixation approprié. Le marché de la construction moderne propose un vaste assortiment de fixations de différents modèles et tailles. Les principaux critères de choix des fixations sont le matériau utilisé pour la fabrication des chevrons, leur section, ainsi que le type de charge auquel ils sont soumis. Il existe les méthodes suivantes de montage des chevrons:

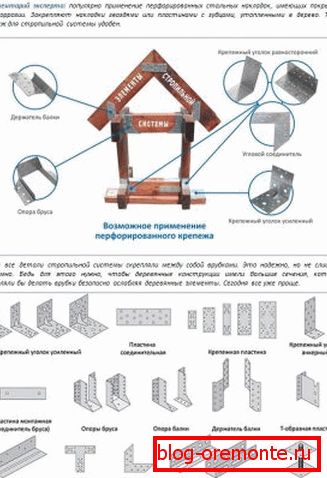

• Avec des coins métalliques. Les coins métalliques percés de trous pour les vis ou les clous constituent l'option la plus fiable et la plus durable pour la fixation rigide de chevrons au mauerlat, aux murs ou à la poutre faîtière. Ils permettent à plusieurs reprises d'augmenter la rigidité et la capacité de charge de la structure en treillis.

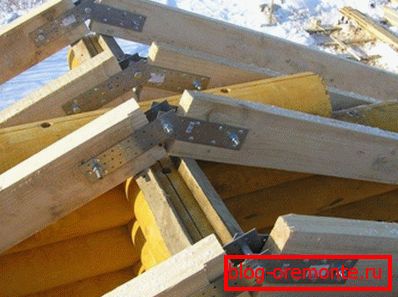

• Avec l'aide de plaques de métal. Des plaques en acier perforées sont également utilisées pour relier les éléments du cadre en treillis, ce qui leur permet d'être fixées sans entailler le mauerlate ou les chevrons, tout en maintenant leurs propriétés de résistance élevée.
• Avec l'aide de "cales". Les petites places carrées sont appelées cales, qui sont installées entre les chevrons et la poutre faîtière ou mauerlat en tant que raskori, augmentant la rigidité de la structure.

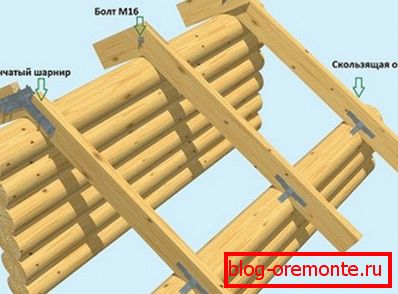

• Avec des attaches coulissantes. Une autre option pour la fixation de chevrons avec une poutre faîtière ou un mauerlat consiste à utiliser des attaches mobiles, appelées patins ou glisseurs dans la vie quotidienne. En raison de leur mobilité, il est possible de compenser la modification de la taille des éléments, qui se produit au cours du processus de retrait.

Les artisans expérimentés pensent que le moyen le plus fiable de fixer les chevrons consiste à utiliser des coins en métal, qui relient fermement les éléments en bois les uns aux autres en fixant de manière rigide l’angle entre eux. Le coin, qui chevauche la jonction entre le chevron et la barre de faîte ou Mauerlat, sert d’étirement entre eux.

Montures

Le bois est un matériau naturel qui, lors du processus de nivellement de l’humidité et de séchage, provoque un retrait important, en raison duquel les dimensions linéaires de la structure changent. C'est pourquoi des artisans expérimentés recommandent de construire un toit pour les maisons en rondins, une année après la construction, lorsque le processus de rétrécissement passe de la phase active à celle passive. Si vous fixez bien les éléments en bois du cadre, vous pourrez alors déformer le toit de la maison après le séchage. Par conséquent, pour connecter les chevrons, utilisez les types d’attaches suivants:

1. Dur. Les fixations dures sont appelées types de matériel de fixation qui ne sont pas en mesure de compenser les modifications de la taille du bois au cours du processus de séchage. Ils fournissent une fixation solide et fiable, mais ils peuvent provoquer une déformation du cadre, une modification de la géométrie du toit, des fuites ou même un effondrement de la structure. Ce type de fixation comprend des coins en métal, des plaques en métal et des "cales" en bois.
2. Mobile. Les fixations mobiles sont appelées méthodes de fixation. En raison du glissement des pièces le long de son axe, elles peuvent compenser le changement de taille du bâti lors du retrait de la construction. Le cadre, fixé à l'aide de curseurs ou de traîneaux, "respire" avec la maison, s'adaptant à ses dimensions, sans déformations. Avec l'aide de tels supports, vous pouvez construire des toits pour les maisons en bois qui n'ont pas subi le processus de rétrécissement.

Fait intéressant, il existe plusieurs variantes de combinaisons de nœuds de connexion mobiles et fixes. Les plus courants sont les systèmes de fermes avec une fixation rigide et deux fixations coulissantes, qui offrent une mobilité suffisante avec une résistance et une rigidité élevées de la structure.

Types d'attaches

Les conflits ne disparaissent pas entre les couvreurs expérimentés, plus il est efficace de monter des chevrons sur des poutres de plancher et des murs mauerlat.  Cependant, dans la plupart des cas, le problème est qu'il est plus pratique d'utiliser des clous ou des vis dans ces conditions. Ces deux attaches ont leurs propres avantages et inconvénients:

• Les clous sont bons parce qu’ils n’ont besoin que d’un marteau, qui est présent dans tous les foyers. Cependant, certains maîtres se plaignent qu’il est trop long de les marteler manuellement. Il convient de rappeler que pour la fixation des chevrons, des clous spéciaux sont utilisés qui adhèrent fermement au bois.
• Des vis autotaraudeuses galvanisées, ne craignant pas la corrosion, sont utilisées pour assembler le cadre de chevron. En raison du filetage, ils sont fermement vissés dans l'épaisseur du bois, ce qui permet de bien fixer les éléments entre eux. Serrez-les rapidement et facilement avec un tournevis portable. L'inconvénient de ce type de fixations est que lors du retrait, le retrait des vis du bois est long et maussade.

La plupart des couvreurs expérimentés s'accordent à dire qu'il est préférable d'utiliser des clous percés galvanisés, qui sont 5 à 3 mm plus longs que l'épaisseur du bois scié, pour fixer les pieds des chevrons. Fixations correctement choisies - une garantie d'une fixation de haute qualité et à long terme du cadre de toit, qui ne craindra aucun choc mécanique ni aucune charge due au vent.
