Installation à faire soi-même du système de ferme du toit en

La structure complexe du système de fermes du toit en croupe dissuade les artisans débutants de le créer de leurs propres mains. Cependant, cette méthode de chevauchement est parfaite pour les maisons privées de petite taille à l’européenne. Pour pouvoir installer vous-même un toit en croupe, il est nécessaire de procéder aux préparatifs, au détail de la conception: effectuer le calcul, établir un dessin et appliquer le marquage. Ces processus nécessitent une connaissance de base de la structure du cadre de chevron, ainsi que des codes du bâtiment permettant de choisir l’angle d’inclinaison des rampes de couverture.

La composition des fermes de toit

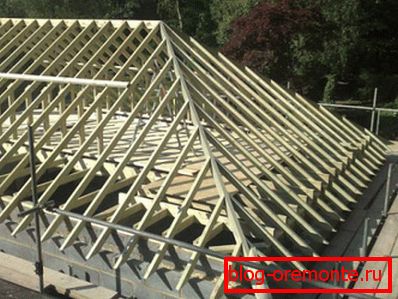

Le système de chevron remplit les fonctions du cadre de support sur lequel repose la majeure partie du toit. Son élément principal - les jambes de ferme, le toit en croupe a 4 types de chevrons différents:

1. Chevrons diagonaux (angulaires). La conception du système de ferme du toit en croupe a 4 pieds de ferme angulaires. Ils continuent la poutre faîtière en la connectant à l'angle du mur d'extrémité. En raison des chevrons angulaires, la chute de la hanche est formée, leur longueur dépasse le paramètre analogue du privé. Étant donné que les pieds en diagonale supportent le poids du matériau de couverture de hanche, ainsi qu’ils sont fixés aux personnes des cendres et des rangées avant, les panneaux d’une section de 100x150 mm ou jumelés de 50x150 mm sont nécessaires à la fabrication. Parfois, la longueur standard du bois est moins que nécessaire, auquel cas il est nécessaire de fabriquer des mains avec des mains composées d'éléments. Le calcul de la longueur des jambes diagonales est effectué à l'aide d'un facteur spécial, multiplié par la longueur du chevron ordinaire.
2. Chevrons ordinaires (intermédiaires). La conception du toit en croupe contient la plupart de ces chevrons. Pour la fabrication de panneaux de pin est requise avec une section transversale de 50x150 mm de première qualité. L’installation de pieds ordinaires implique l’utilisation de deux méthodes de fixation: rigide et mobile. La monture supérieure, à l’arête du toit à quatre versants, est réalisée selon un type rigide, à laquelle sont utilisés des clous ou des plaques métalliques. Le bas, mobile, relie l'extrémité de la jambe avec la faucheuse sur le principe du curseur. Bien sûr, vous pouvez fixer les chevrons en utilisant uniquement des attaches dures, mais il n’est pas en mesure de compenser le retrait des structures en bois.
3. Chevrons ordinaires centraux (intermédiaires). La conception des six jambes de la ferme n’est pas semblable à celle des autres éléments de la ferme. Leur partie supérieure est coupée de manière à former un seul plan avec une arête et des chevrons angulaires.
4. Jambes courtes (dames). La particularité de narozhniki est que tous ont des longueurs différentes. Les auto-assembleurs de mouches se font avec des clous sur des chevrons diagonaux. Plus la jambe courte est proche du sommet du chevron diagonal, plus sa longueur est grande. Le pas entre les femmes nommées détermine le calcul et le schéma du toit en croupe, en règle générale, il est inférieur à la distance entre les chevrons ordinaires.

La sécurité du système de treillis est un gage - éléments de même section, réalisés dans le même matériau, à l’exception des chevrons diagonaux, dont la section devrait être plus épaisse.

Structures de soutien

La conception des pieds des chevrons ne leur permet pas de supporter le poids du toit, des éléments de support supplémentaires sont utiles à cet égard:

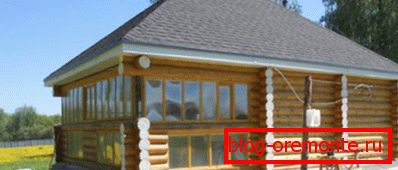

• Mauerlat Barre Mauerlatny posée sur les structures supérieures de la ceinture. Dans la maison en rondins et en rondins, le rôle du Mauerlat est joué par les couronnes supérieures, renforcées par des boulons d’ancrage. Dans les bâtiments en brique ou en silicate à gaz, il est nécessaire d'installer vous-même une plaque de puissance sur la chape renforcée de ciment. Il est très important de calculer les points d'attache de la poutre afin qu'ils ne coïncident pas avec l'emplacement des chevrons. La force du mauerlat diminue à chaque trou, vous ne devez donc effectuer que ceux qui ont déterminé le calcul.
• Ridge run. Run - une barre sur laquelle ou au-dessus de laquelle l'installation de paires de fermes est effectuée. La section transversale de la crête est choisie en fonction de la section transversale des chevrons, c'est-à-dire qu'elle doit être identique.

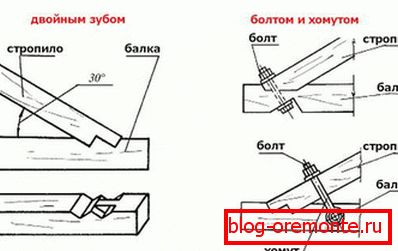

• Resserrement. Des linteaux de planches qui resserrent les chevrons de chaque paire entre eux. Le toit à quatre pentes est équipé d'une fixation supérieure ou inférieure. Si l'attache est placée haut, cela s'appelle un boulon, et si elle est basse, le faisceau est chevauché. Les maîtres d'œuvre expérimentés suivent une règle: plus la traction est proche de la crête, plus elle devrait être épaisse.

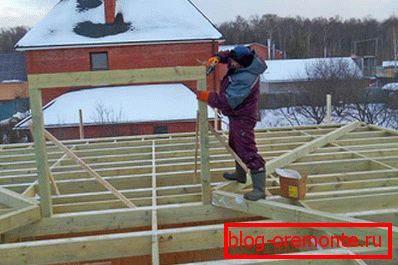

• Étagères. Une poutre qui est installée verticalement sur les poutres du plafond pour supporter le pied en treillis ou le faîte de la maison. Le toit à quatre pans mansardé implique l’installation de supports dans la partie centrale de la butée, décalés du centre de la pièce.
• Jambes Underrun. Barres fixées en diagonale qui empêchent les chevrons de s'affaisser sous leur propre poids.
• Fermes Sprengel. Éléments qui supportent les chevrons diagonaux. Construction de ferme, reliant les deux planches. Une des planches resserre le mauerlat de deux côtés adjacents et la seconde sauvegarde le chevron

Le calcul des composants du système de fermes repose sur le poids du toit, la taille du bâtiment qui se chevauche et la taille de la section transversale du matériau source.

Calcul des principaux paramètres du système

Des programmes informatiques spéciaux facilitent le calcul des paramètres du système en treillis, mais le calcul est assez simple puisqu'il est basé sur le tempérament de Pythagore sur des triangles rectangles. Le schéma de calcul ressemble à ceci:

1. Tout d’abord, faites vous-même la main pour mesurer la largeur et la longueur de la structure qui se chevauche. Il est nécessaire d'utiliser un ruban à mesurer pour les mesures. Chaque mesure doit être effectuée deux fois pour éviter les erreurs. Sur la base des données obtenues sont un dessin schématique.
2. La prochaine étape est le choix de l'angle d'inclinaison du toit en croupe avec les hanches. Il est déterminé sur la base du matériau de couverture utilisé. Étant donné que les carreaux souples conviennent mieux pour couvrir des pentes de forme complexe, supposons que l'angle soit compris entre 5 et 50 degrés. Cependant, gardez à l'esprit que plus les pentes sont raides, plus il faut de matériau de toiture, plus les unités de support sont lourdes, plus il est difficile de faire l'installation de vos propres mains.
3. Si vous choisissez une pente, vous pouvez calculer la hauteur de la crête en multipliant la tangente de l'angle entre la base et le plan des pentes par la longueur du mur d'extrémité. Le toit en mansarde à quatre pentes est calculé dans l'ordre inverse, en fonction de la hauteur de plafond souhaitée.
4. Pour calculer la distance entre l'arête et la fin du porte-à-faux, vous devez calculer le carré à partir du produit de la moitié de la longueur du mur d'extrémité et de la hauteur de l'arête.
5. La surface du toit peut être calculée en ajoutant la surface de ses pentes, en utilisant la formule du triangle et du trapèze.

Le calcul de la composition du système de ferme vous permettra non seulement d’acheter la quantité requise de matériau de construction, mais également de déterminer correctement le volume de la fondation. Notez toutefois que le matériau de couverture doit être acheté avec une marge de 15-25% pour le recouvrement et la finition.

Le résultat des calculs devrait être un dessin détaillé et un schéma simplifié d’application du balisage. Le toit à quatre pentes peut être construit sur des projets prêts à l'emploi, si vous utilisez l'angle d'inclinaison standard.

"Golden" règles pour les couvreurs

Les maîtres-couvreurs expérimentés disent que le système de fermes de toit avec hanches bout à bout n'est pas plus compliqué que celui à double pente, si vous suivez les règles «d'or» qui ont été formées au cours des longues années de travail:

• Pour la fabrication de poutres et de poutres de même section, les chevrons et les poutres faîtières doivent être fabriqués avec des planches de 50 x 150 mm, la plaque de puissance et la planche avec des poutres de 150 x 150 mm.
• Effectuez le calcul avant le début de l'installation du toit, en vous basant sur des mesures vérifiées à plusieurs reprises.
• Les nœuds du système de ferme doivent être reflétés dans la documentation du projet et vérifiés par le calcul des charges.
• Il est nécessaire de choisir la section des chevrons en fonction de la longueur, du poids du matériau de couverture et de la zone à couvrir.
• De leurs propres mains, l’installation est effectuée avec l’aide d’un ouvrier des services publics et il est difficile d’installer seul de longs et lourds chevrons diagonaux.

Le toit à quatre pentes et les nœuds de son système de fermes sont plutôt difficiles à installer. Cependant, l'absence de pignons en fait une protection fiable contre le vent froid, les rafales et la pluie.
