Installation de panneaux solaires sur le toit: installation

Il y a quelques décennies, les sources d'énergie alternatives dans le secteur privé étaient considérées comme quelque chose d'incroyable. Bien qu’aujourd’hui elles ne se soient pas encore généralisées, de nombreuses personnes envisagent déjà l’acquisition et l’installation possibles d’une telle alternative énergétique. Dans cet article, nous vous expliquerons comment installer des panneaux solaires sur le toit.

Que choisir

Le choix du type de cellules photovoltaïques est le principal facteur déterminant pour la construction d'une centrale solaire. La principale différence entre la matrice qui convertit l'énergie du soleil en électricité réside dans le procédé de fabrication. Avec un processus long et approfondi, des panneaux plus efficaces sont obtenus, et inversement. Regardons leur classification:

• Les panneaux les plus efficaces et les plus coûteux sont ceux dans lesquels les cristaux passent par une phase de pleine maturation et d’étirement naturel. Ils sont aussi appelés monocristallins. La productivité atteint 20%.
• La deuxième place en termes d'efficacité est occupée par les éléments où la phase d'étirement est sautée. Dans ce cas, certaines inclusions granulaires sont présentes dans les cristaux résultants, ce qui réduit les performances globales. Ils sont appelés polycristallins.
• Les éléments de film qui sont souvent utilisés dans les options de randonnée, sont fabriqués selon la méthode "d'évaporation". Le silicium est appliqué avec une couche mince sur le revêtement. Avec ce processus, vous pouvez créer des éléments d’une grande surface. Leur efficacité est la plus faible, entre 5 et 6%, et leur prix est le plus bas.
• Les panneaux de film à base de tillmure de cadmium et de séléniure de cuivre, d'indium et de gallium sont séparés en un groupe séparé. Ces derniers dans leurs performances atteignent le niveau de monocristaux, et les premiers sont similaires à un film de silicium amorphe.

En plus du processus de production, tous les éléments diffèrent par leur durée de vie. Le premier type conservera sa capacité de travail pendant plus de 30 ans, le second - environ 20 ans, mais le troisième et le quatrième - pas plus de 10 ans. C'est la plus grande de la troisième espèce, elle peut atteindre 40% les premières années. Le plus petit dans le premier type - la perte sera d'environ 10% dans 20-25 ans.

Faites attention! La performance est bien sûr l’une des caractéristiques les plus importantes. Mais le chiffre en pourcentage signifie seulement qu'ils ont une efficacité plus élevée avec une surface plus petite. Une production énergétique optimale peut être obtenue avec des instruments moins chers, mais pour cela, ils devront être achetés plus et montés sur une plus grande surface.

Que considérer

Avant l'installation, vous devez pré-calculer plusieurs points importants qui garantissent confort et performances élevées:

• Si l’ensemble du système doit être placé sur le toit d’une maison, il est nécessaire de permettre l’accès aux batteries. Ils ont besoin d'un entretien périodique, alors concevez un site sécurisé.

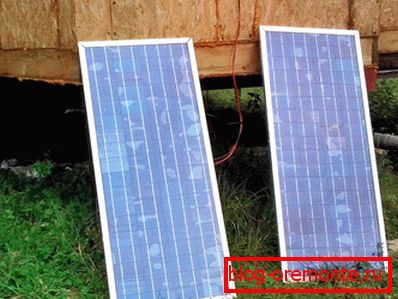

• L'emplacement des panneaux solaires ne doit pas être recouvert par de grands arbres, ni par d'autres objets, tels que des bâtiments, projetant de l'ombre. Ceci est important car les batteries perdent tout simplement leurs performances lorsque le flux de photons décroît et que certains types cessent complètement de fonctionner. Si cela ne peut être évité, envisagez de le monter sur des fermes individuelles ou des supports pivotants.
• Il est important que tous les plans des éléments regardent strictement vers le sud. La déviation au sud-ouest ou au sud-est est autorisée avec un maximum de 20?. Si les pentes de votre toit sont orientées à l’ouest et à l’est, vous aurez besoin d’un système plus encombrant ou d’une installation dans une zone séparée.
• En fonction de la latitude dans laquelle vous vivez, vous devez également choisir l'angle d'inclinaison. Les écarts par rapport aux recommandations ne doivent pas dépasser 15?.

Méthodes d'assemblage

Il existe différentes méthodes d'installation, chacune pouvant être mise en œuvre indépendamment. Tous ne sont pas aussi efficaces. Souvent, il est nécessaire de combiner plusieurs méthodes pour assurer une efficacité maximale.

• Mécanisme pivotant. Ce design est considéré comme l'un des meilleurs. Dans les supports sur lesquels le panneau est monté, un moteur électrique est intégré, capable de modifier l’angle d’inclinaison et de rotation. Un capteur séparé surveille en permanence la position du soleil et envoie un signal au reste du système.

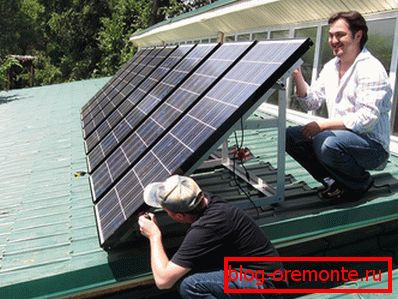

• Sur la structure du cadre. Le plus souvent utilisé car il convient à la plupart des types de toits.

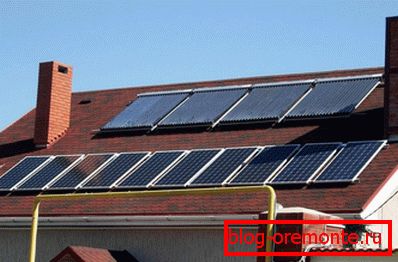

• Installation sans substrat. Такой способ будет актуален, если угол ската вашей кровли очень близок к 40?.

La première option est assez coûteuse, la dernière sera pertinente pour un petit nombre d'utilisateurs. La troisième méthode ne permet pas non plus de changer l’angle, ce qui est un point très important lorsque les saisons changent.

Considérez la fabrication du cadre, comme l'option la plus appropriée pour la plupart des utilisateurs, pour cela, vous devez effectuer les étapes suivantes:

• Calculez approximativement le poids total de la structure entière. Ce seront des panneaux plus une caisse pour eux. Déterminez si le toit peut supporter un poids similaire.
• Il serait bon de renforcer les chevrons dans les endroits où il est prévu de réparer la future structure.
• Achetez un profilé angulaire de 25 25 mm (il ira aux linteaux). De telles dimensions seront suffisantes si vous envisagez de ne monter que quelques batteries. Si l’installation de dizaines de mètres carrés est envisagée, les valeurs doivent être augmentées proportionnellement. Pour la base, vous pouvez prendre un coin en métal 50? 50 mm.
• Il est préférable que le cadre de support commun soit soudé. Pour sa montée sur le toit, il faudra utiliser des équipements supplémentaires, mais cette conception est plus résistante aux rafales de vent. Si, pour une raison quelconque, cela n’est pas possible, l’assemblage peut être réalisé avec des boulons de 6 et 8 mm.
• Si le vent est peu fréquent, il est préférable d'utiliser un profilé en aluminium pour la fabrication. Dans ce cas, le poids total de l'ensemble de la structure est considérablement réduit, mais le coût augmente.
• Vu de la fin, le dessin devrait ressembler à un triangle rectangle.
• Ne pas oublier de faire le biseau réglable. Pour ce faire, fournissez une connexion mobile en bas et percez également plusieurs trous dans le pied vertical afin de pouvoir ajuster l'angle à différents moments de l'année.
• La base est fixée aux poutres de toiture avec un poteau. Elle doit avoir un diamètre de 12 mm. Si nécessaire, les points de fixation sont renforcés avec des rondelles et des revêtements du côté du grenier.
• Les endroits où le montant traverse le toit doivent être soigneusement scellés afin que la pluie et l’eau de fonte ne s'infiltrent pas à l’intérieur.
• Les panneaux sont généralement plantés sur leur propre base avec une ossature en aluminium. Il peut être fixé en toute sécurité au cadre obtenu à l’aide de boulons.

Faites attention! Si l'installation est effectuée sur plusieurs lignes, assurez-vous que lors de la modification de l'angle d'incidence du faisceau, la ligne avant ne masque pas les précédentes.

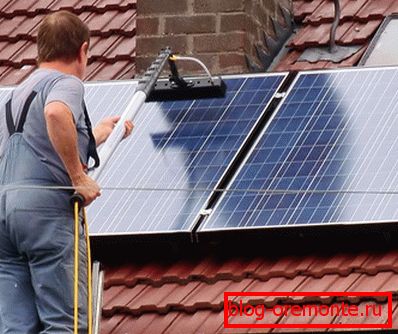

Comment servir

Prendre soin des éléments de transformation est une tâche très simple, mais parfois elle peut être gênante.

• En hiver, après la chute de neige, vous devrez vérifier si la couche du panneau est recouverte. Si c'est le cas, il est important de l'enlever immédiatement avec une brosse pour garantir l'ouverture des cellules photoélectriques au soleil.

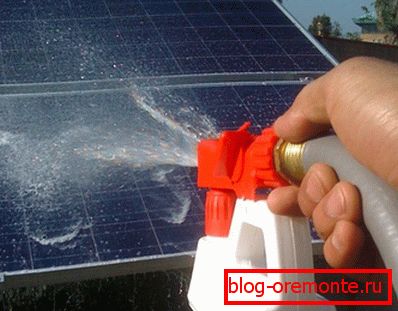

• Périodiquement, ils doivent être lavés. La poussière, les taches d'eau de pluie et les oiselets font tout pour réduire l'efficacité de la batterie.
• Inspectez les assemblages de base de temps en temps. Il faudra peut-être remplacer certains boulons. Si le cadre est en métal, retirez rapidement la rouille.
• Inspectez la fixation sur le toit - ils ne doivent pas fuir.

Pour les énergies renouvelables, c'est l'avenir. Vous pouvez vous préparer pour cela aujourd'hui.
