La conception et la construction du toit double de la

Некоторые строительные решения с годами устаревают, сменяются более совершенными. Другие же, превращаются в классику, не устаревающую, не теряющую актуальность. Toit à pignon и ее устройство считается одним из немногих приемов в строительстве, который никогда не выходил из моды, сохраняя популярность, и многократно наращивая ее на протяжении многих лет. До сих пор она украшает своим жизнерадостным видом частные дома из кирпича или дерева, выгодно выделяя среди скучных многоэтажек типовой застройки.

La conception d'un toit à deux versants, avec son aspect pratique, est si simple et élégante qu'aucune nouvelle tendance en matière de construction ne l'éloigne des principales positions.. Отчасти это объясняется экономичностью такого варианта, отчасти разнообразием видов, с помощью которых, используя современные кровельные материалы, дизайнеры приспосабливают ее для дома в любом архитектурном стиле. Toit à pignon удачно смотрится как с простым содовым домиком, так и с роскошным особняком.

Éléments structurels

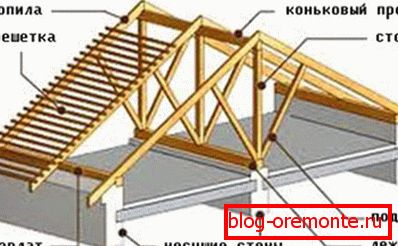

Pour parler des caractéristiques du processus de construction de ce type de toit pour une maison privée, regardons les éléments qui constituent le toit à pignon

1. Les chevrons. Les planches en angle qui, réunies dans la crête, forment un toit triangulaire. Également appelés pieds en treillis, ils sont fabriqués à partir de panneaux de 50x150 mm ou 100x150 mm. Le bois utilisé dans le travail doit être lisse, sans nœuds, traité avec des composés antiseptiques. Les chevrons sont posés par incréments de 60 à 120 cm, en fonction du poids du matériau de couverture, ainsi que de la largeur de l'isolation, si une isolation thermique du toit est prévue..
2. Fad. Le lieu de rencontre des deux pieds de la ferme, le sommet du triangle du toit, le point le plus élevé.
3. Mauerlat La base du toit, en bois carré durable, protège les chevrons contre le basculement du vent. La deuxième tâche de la barre de support consiste à répartir le poids du toit de manière uniforme entre les surfaces d'appui de la maison. Plus le design est lourd et complexe, plus le mauerlat est épais.
4. Rigel, resserrement. Identique, mais différents emplacements, éléments absorbant la charge sur la fraise. La barre transversale entre les lignes dans la partie supérieure et le serrage dans la partie inférieure. Également en bois, plus le boulon et le serrage sont serrés, plus ils doivent être épais.
5. Debout, grand-mère. Les supports verticaux sont placés soit sous la crête, soit au milieu des chevrons. Ils transfèrent le poids du toit sur les cloisons internes.
6. Les jambes de force Ou, comme ces éléments sont également appelés jambes de sous-traitants. Les entretoises forment un angle avec les chevrons, se connectant aux montants, formant un triangle, la figure géométrique la plus stable. Les jambes de force détournent la charge des chevrons vers la cloison de roulement, empêchant ainsi la déviation. Le plus souvent utilisé dans la construction du toit d'une grande taille avec une longueur de jambes de treillis de plus de 5-6 mètres.
7. Crate. La base pour le revêtement de sol en matériau de toiture. Le plus souvent, c'est un réseau ou un solide. Continuous est fabriqué à partir de feuilles de contreplaqué résistant à l'humidité et de treillis de panneaux non bordés. Le choix du type de caisse dépend de ce qui est prévu pour couvrir le toit de la maison.
8. Pignons La partie supérieure du toit, de forme triangulaire ou pentagonale, située entre ses pentes.

Types de systèmes de toiture

La structure du toit à pignon est déterminée par le type de son système de fermes, car si vous regardez à l'extérieur, elles se ressemblent souvent, mais le plus important est caché sous une couche de matériau de toiture. L'ensemble des éléments de support de la toiture s'appelle un système, sa composition est déterminée par la configuration de la maison ainsi que par les tâches à exécuter. Le plus souvent, les experts distinguent trois types caractéristiques:

• Scandaleux Comme son nom l'indique, dans ce cas, les chevrons sont posés sur le mur de support intérieur, qui doit être situé exactement au milieu de la pièce, c'est-à-dire sous la crête. À travers les paniers, le poids de la faîtière ou de la poutre faîtière est transmis au mur porteur, minimisant ainsi la charge de cisaillement à laquelle les murs sont soumis.
• Suspendu. Quand à l'intérieur de la maison n'a pas de cloisons, il n'y a rien à mettre sur les chevrons, c'est-à-dire qu'il s'avère qu'ils ne font que pendre. Dans une telle situation, la structure subit une charge à la fois de compression et de dilatation. Par conséquent, afin de supprimer cette tension et de stabiliser le système, des éléments supplémentaires sont introduits: inhalation, faisceaux, poupées.
• Combiné. Combinant le meilleur des deux systèmes, il est reconnu comme le plus fiable. Appliquez-le dans les cas où à l'intérieur car les colonnes sont utilisées comme support à l'intérieur de la maison, pas les murs. Ensuite, des chevrons suspendus et suspendus peuvent être alternés pour renforcer la structure avec des éléments supplémentaires sans augmenter la consommation de matériaux de construction.

Pour la disposition des combles, qui ne sont pas attribués séparément, utilisez différents types de toits à double pente. L'essentiel est d'avoir le moins possible de pièces d'appui à l'intérieur, en masquant l'espace utile interne.. Pour ce faire, le boulon est déplacé aussi haut que possible et les supports sur les côtés, atteignant la hauteur maximale du plafond, utilisent rationnellement les mètres carrés.

Variétés de toit à double pente

Selon l’appareil du toit à double pente, celui-ci peut également être complètement différent. Il y a les options suivantes:

• Triangulaire traditionnel. Une construction ressemblant à un triangle isocèle. Les rampes sont situées au même angle et ont la même longueur. Grâce à sa conception simple et économique, il a gagné en popularité dans la construction d’une maisonnette de jardin, souvent seul. Les rampes peuvent être situées à un angle de 15 à 40 °. De plus, plus l'angle est grand, plus la consommation du revêtement final est importante.
• Asymétrique triangulaire. Les pentes d'un tel toit ne sont pas les mêmes: elles peuvent différer en angle ou en longueur. Il a un aspect spectaculaire et à la mode, cependant, le déplacement du patin ne permet pas une utilisation rationnelle de la salle de toiture. Salon là-bas n'est pas équipé, au mieux, un grenier pour le stockage saisonnier.
• Avec des pentes cassées. Grâce aux pentes qui changent d'angle, cela ressemble à un pentagone. Dans la partie supérieure du chevron ont une pente de 15 à 100 et dans la partie inférieure de 45 à 500. de ce fait, il est apparu qu'il fallait utiliser le grenier le plus efficacement possible, sans augmenter la consommation de matériaux pour la construction du toit. De plus, cette géométrie ne complique pas la descente des pentes de neige, elle résiste bien à l'arrachement des feuilles de matériau de toiture des rafales de vent. Et pourtant, c'est la meilleure option pour l'équipement de grenier résidentiel.
• À plusieurs niveaux. Les rampes situées à différents niveaux, ne convergeant pas dans la crête, ressemblent à deux toits inclinés séparés. L'aspect avant-gardiste attire de nombreux architectes, mais l'aspect pratique d'une telle solution soulève des questions.
• À moitié trempé. Cela ressemble à une duo-pente triangulaire, mais avec sa «torsion» - des éléments biseautés au-dessus des pignons, qui leur fournissent une protection supplémentaire contre le vent et la pluie en rafales.

Différents types de toits à double pente ont un look totalement unique et original. La conception de la toiture doit être en harmonie avec la conception architecturale générale de la structure. Le mauvais choix pour casser l'harmonie de la structure, transformant un beau projet en cabane trapue.

Sélection de l'angle d'inclinaison

L'angle d'inclinaison est choisi non pas en fonction des préférences esthétiques, mais en fonction des conditions météorologiques, en tenant compte du matériau de la toiture. Les pentes les plus raides de 40 à 45 degrés sont construites dans les zones avec une grande quantité de neige, et plus douces de 10 à 20 degrés dans les endroits avec un fort vent en rafale. Gardez à l'esprit que plus la pente est raide, plus la consommation de matériaux est importante, plus le coût total du toit est élevé. Assurez-vous de prendre en compte les exigences du matériel:

1. Les tuiles, l'ardoise nécessitent une pente d'au moins 22 degrés, sinon les précipitations s'infiltrent à travers les joints entre les éléments.
2. La tuile en métal est posée à un angle d'au moins 14 degrés, car elle souffre beaucoup lorsque le vent souffle, elle peut se déformer ou tomber complètement.
3. Le toit souple permet un angle d'inclinaison de 5 à 10 degrés, permettant de couvrir les pentes de toutes les géométries.
4. Ondulin est considéré comme l’un des matériaux les plus fiables et peut même être utilisé pour les toits présentant une pente de moins de 6 degrés.
5. Les feuilles professionnelles ne doivent pas être posées à un angle inférieur à 15 degrés. Toutefois, même avec une pente tolérable, il est conseillé de traiter les pentes avec un produit d'étanchéité pour une meilleure étanchéité.

Compte tenu des caractéristiques des différents types de toits, vous pouvez créer une image tout à fait unique de votre maison, dont l'aspect spectaculaire n'enlève rien à sa fonctionnalité.
