La conception et la construction du toit en mansarde -

Quand les gens commencent à construire une maison, ils pensent rarement que la composition de la famille pourrait bientôt changer. Que faire si vous avez besoin d'espace supplémentaire et qu'il est impossible d'agrandir l'habitation en raison de la petite superficie de la parcelle? La construction du toit en mansarde résout le problème du manque d’espace, elle ne peut être montée que sur une maison reconstruite ou pour reconstruire un toit existant.

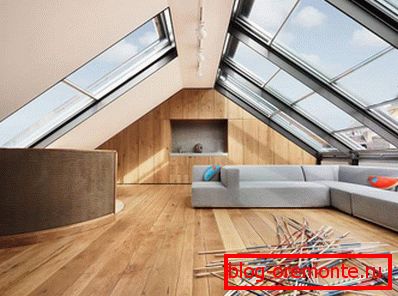

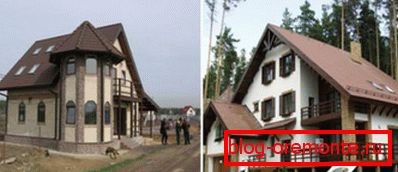

Grenier résidentiel sous un toit cassé Mansarde à deux faces Toit cassé avec grenier

Types de toit à la Mansard

Le groupe de toits comprend tous les types de toits, sous les pentes desquels vous pouvez équiper un logement. Selon les normes de construction, le grenier se distingue du grenier par une hauteur de plafond adaptée à l'habitation humaine et à la présence de lumière naturelle. Les types de toit suivants conviennent à l’installation d’un grenier:

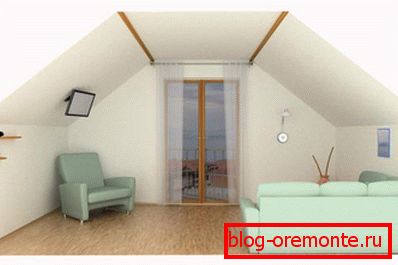

  1. Pignon Le toit classique de la maison, composé de deux pentes. Pour utiliser efficacement le grenier, les éléments du système de fermes sont déplacés plus près des murs. En raison de la pente des pentes, la hauteur des flancs les rend impropres à la vie, mais à cet endroit, il est pratique de disposer d'étagères et d'armoires de rangement. L'angle d'inclinaison des pentes du toit de la maison pour l'aménagement du grenier doit être assez raide. Cette mesure entraîne une augmentation de la masse de la structure et des coûts de construction plus élevés. Toit à pignon mansardé
  2. Cassé. Il s'agit d'un toit en pente dont les pentes sont formées par deux plans d'inclinaison différente. La partie supérieure et plate du toit permet d’augmenter la hauteur des plafonds à un niveau acceptable dans un grenier plus vaste. Les pentes les plus basses sont plus raides que les pentes les plus hautes, il est donc préférable de drainer le liquide de la surface et de ne pas piéger les masses de neige. L’appareil d’un toit mansardé de type cassé est plus compliqué et pèse davantage en raison du système de fermes massives. Cette option est optimale pour une petite maison privée. La construction d'un toit cassé est un processus laborieux, qui nécessite des compétences et de l'expérience professionnelles. Grenier de toit cassé
  3. À quatre pas. Les variantes de la toiture à quatre pentes du haut et du bas des hanches conviennent également à l'aménagement du grenier. Les pentes des hanches, qui remplacent partiellement ou totalement les deux pignons de la maison, réduisent l'efficacité de cette option. Et la complexité de l'installation et le poids considérable de la structure entraînent des coûts financiers pour la pose des fondations profondes et des éléments de la charpente en bois du toit. Par conséquent, la mise en place du grenier sous les arcades toits chetyrehskatnoy reconstruire seulement la vieille maison.
Toit mansardé sous toit Toit en croupe

Les maisons avec un toit de n'importe quel type peuvent être équipées d'un grenier, mais travailler avec une hanche, simple et asymétrique est plus difficile et coûteux, il est préférable d'abandonner ces options au profit d'un toit plus rationnel - double ou cassé.

Types de grenier

Les combles chauffés constituent une véritable alternative au deuxième étage d'une maison en bois ou en brique. Le fait est que l'augmentation du nombre d'étages de l'immeuble est associée à des coûts importants pour la fondation de capital et la construction des escaliers. Différentes configurations de grenier sont utilisées en fonction de la superficie disponible et des besoins du propriétaire:

Schéma de configuration du grenier
  • Niveau unique. Sous les pentes brisées ou droites d'un toit à pignon ont un seul logement. La construction de ce type de grenier n’est pas associée à une augmentation du poids de la toiture, elle convient donc aux bâtiments en construction et en reconstruction. Pour effectuer le calcul et construire un dessin d'un grenier à un seul niveau peut même maîtriser sans expérience. Selon les normes de construction, la hauteur des plafonds dans une zone résidentielle devrait être de 2,5 m ou plus.
  • Niveau unique avec console distante. Un dispositif de toit en mansarde en porte-à-faux est placé sous un toit asymétrique. Pour augmenter la superficie de l'habitation, sa partie est effectuée jusqu'aux limites du périmètre de la structure. La partie saillante du grenier, basée sur les piliers, est adaptée à un abri d'auto ou un garage. Le toit de la maison avec des consoles est asymétrique, la partie principale de la maison est recouverte par un toit à deux pentes et la console est une pièce unique. La vue de la console du grenier est érigée pour installer des fenêtres verticales pour un éclairage naturel. Cependant, pour créer un projet et des dessins d'une telle complexité peuvent être réalisés par des architectes professionnels, et le schéma complexe du système de toiture ne convient pas à une installation autonome.
  • À deux niveaux. Si la hauteur du toit dépasse 5 m, dans la pièce mansardée, vous pouvez équiper deux pièces situées à différents niveaux et reliées par un escalier. Ce type de grenier ne construit pas sur les maisons existantes. Les locaux à deux niveaux sont planifiés au stade de la conception et sont pris en compte lors de la création des dessins de fondations. La disposition mutuelle du système de fermes est spécialement développée pour la géométrie asymétrique complexe des pentes du toit. Le deuxième niveau du grenier est basé sur les colonnes. La fiabilité de la construction dépend donc directement de la précision des calculs et du professionnalisme de l'architecte.
Mansarde à deux coques

Les concepteurs peuvent créer de véritables chefs-d’œuvre à partir de consoles et de combles mansardés, en tirant parti de l’éclairage panoramique, équiper une serre, une pépinière ou une chambre remplie d’air frais et de lumière.

Les atouts du grenier

Les propriétaires essaient d'utiliser toutes les opportunités pour rationaliser les coûts de construction, alors ne manquez pas l'opportunité d'utiliser l'espace sous le toit de la maison. Cette option pour augmenter la surface utilisable de la maison présente les avantages suivants:

Disposition des matériaux dans le toit en mansarde
  1. Le prix minimum de 1 carré. m de surface habitable. Du fait que l’équipement du grenier n’est pas lié à l’augmentation du coût de construction des fondations, le coût de chaque mètre de la maison est meilleur marché que celui de la construction de bâtiments à deux étages.
  2. Rationalisation des coûts de chauffage. La poche d'air entre le sol et le plafond du grenier ne permet pas à la chaleur générée par les radiateurs de s'échapper par le toit. L'air ne transmettant pas bien la chaleur, il fera donc plus chaud au premier étage du bâtiment, ce qui entraînera des économies d'énergie.
  3. Apparence terminée. Les équipements de grenier donnent à la maison une apparence complète et harmonieuse et vous permettent d’équiper un balcon, un abri voiture ou un garage.
  4. La rapidité de construction. Lors de la construction du grenier dans un immeuble résidentiel, assurez-vous de ne plus utiliser le premier étage. La rapidité d'installation vous permet de terminer les travaux sur l'équipement du grenier pendant la semaine.
  5. Coûts minimum. Les constructeurs expérimentés disent qu'il n'y a pas de moyen moins coûteux d'obtenir quelques mètres carrés.

Pour équiper le grenier, la longueur du mur d'extrémité du bâtiment doit dépasser 4,5 m et la superficie de la maison est supérieure à 7 mètres carrés. m, la proportion recommandée de la hauteur à la surface - ?.

Grenier avec éclairage naturel

La présence de lumière naturelle est un préalable indispensable pour que le grenier soit considéré comme résidentiel selon les codes du bâtiment. Il y a deux façons de l'organiser.

  • Installation de fenêtres verticales. C'est la solution la plus simple et la plus abordable. Les fenêtres de type vertical étant installées sur les pignons, cette méthode ne convient pas pour un toit en croupe et un toit à un seul côté La disposition optimale des fenêtres - à une hauteur de 1,2 m du sol, vous permet de maximiser l’utilisation de la lumière naturelle pendant la journée.
  • Installation de fenêtres panoramiques. Les fenêtres panoramiques appartiennent également au type vertical, elles se distinguent par une grande surface de construction translucide. Leur montage est utilisé pour ouvrir un aperçu des environs pittoresques. Comme la vitre panoramique remplace une grande partie du pignon, son cadre doit être spécialement renforcé pour supporter le poids du toit. Le coût des fenêtres panoramiques des fenêtres panoramiques dépasse parfois le prix de la verticale ordinaire. La dépendance de la taille des fenêtres sur l'angle de la pente
  • Installation de fenêtres de toit. Les lucarnes ne montent pas les pignons, mais directement dans les pentes du toit. En raison de leur emplacement, ils sont exposés à la même charge que la surface du toit. Les puits de lumière sont équipés d'un verre scellé et antichoc avec de la poussière et un cadre renforcé. Grâce à ces caractéristiques, ils résistent à une énorme masse de neige, ne fuient pas sous la pluie, ne se détachent pas de la grêle et des branches. Ils produisent des fenêtres de toit avec un mécanisme d'ouverture différent - articulé, pivotant, combiné, il existe même des modèles qui se transforment en un petit balcon.

Lorsque vous choisissez des fenêtres pour un grenier, gardez à l'esprit qu'il doit être en harmonie avec le matériau de la toiture, leur surface totale ne pouvant excéder le tiers de la surface des pentes et la taille de la structure translucide dépend directement de l'angle d'inclinaison.

Équipement de ventilation

Si vous voulez chauffer et chauffer le grenier, celui-ci doit être équipé d'un système de ventilation forcée. La toiture froide est ventilée à l’aide de lucarnes. Dans un grenier isolé de haute qualité, la circulation naturelle de l'air est entravée, ce qui le rend bouché, humide et inconfortable. Pour éviter de tels problèmes, l'installation est nécessaire:

Le schéma de ventilation naturelle à la maison
  1. Aérateur de faîte. Ce périphérique est installé le long de la connexion faîtière. Grâce à son système de trous, l'air chauffé sort. La conception de l'aérateur d'arête ne permet pas aux insectes et à l'humidité de pénétrer sous le toit. Aérateur de faîte sur un toit souple
  2. Aérateurs de point. Les aérateurs ponctuels sont installés sur des toits plats, en pente et en croupe qui ne sont pas reliés par une arête. Avec leur aide, le gâteau de toiture "respire", hydrate l'atmosphère, ne souffre pas de condensat, ce qui réduit l'efficacité de l'isolation. La disposition des aérateurs de pointe - 1 pièce par 20 mètres carrés. m Type de bouteille Aérateur
  3. Produits Eaves À travers ces éléments, situés sous le surplomb du toit, de l'air frais est aspiré.
L'emplacement des éléments du système de ventilation sur un toit souple

Un système de ventilation forcée en état de fonctionnement fait circuler l’air par convection - les propriétés de l’air chaud s’élevant vers le haut, libérant ainsi de l’espace pour permettre à l’air frais de sortir de la rue. Cela augmentera la durée de vie du système de treillis, du matériau de toiture, protégera contre la moisissure et l'humidité, et créera également un microclimat agréable dans le grenier.

Schéma du toit cassé du grenier avec dimensions

Il existe des dessins prêts à l'emploi de toits en mansarde de taille standard disponibles pour une installation manuelle. Si vous êtes un constructeur inexpérimenté, le plus sûr sera de vous arrêter sur de telles options.
