Le dispositif du toit et du toit sous le métal -

Tuile en métal - toiture à base d'acier galvanisé à profil ondulé, imitant la forme de la céramique. C'est l'un des matériaux les plus populaires pour la construction du toit. Dans les magasins de construction sont présentés large tous les éléments liés pour créer un toit en métal (profil de faîte, endova, corniche, bandes de fronton) pour effectuer des travaux de toiture avec ses propres mains Dans cet article, nous allons décrire la technologie de la toiture en tuiles métalliques.

Caractéristiques matérielles

Tuiles métalliques - toiture à base d'acier galvanisé avec une couche de polymère ou de peinture, utilisée pour construire un toit froid ou chaud. Il est produit par laminage à froid d'ébauches d'acier. Les points forts des dalles métalliques sont:

• Léger Un mètre carré de tuile métallique pèse de 5,5 à 6,5 kg, ce qui permet d'empiler sur une caisse peu dense sans renforcer l'armature de la ferme.
• Longue durée de vie. Des carreaux métalliques de haute qualité, ainsi que des éléments supplémentaires en acier galvanisé, sont utilisés depuis plus de 20-25 ans avec un entretien approprié et des réparations rapides.
• Résistance à la corrosion. Couche de zinc, revêtement polymère qui protège l'acier des effets de l'eau car le métal ne se corrode pas
• Capacité de charge élevée En raison du profil ondulé, la tuile métallique a une capacité portante élevée et ne se déforme pas sous l'influence de charges intenses.
• Résistance aux changements de température. Les chutes de température n'affectent pas la résistance, l'intégrité du matériau, il est donc utilisé dans toutes les zones climatiques.

C'est important! Il est recommandé de poser le revêtement en tôle sur des toits à une ou plusieurs pentes avec une pente d'au moins 12 degrés. Pour l'installation d'un toit froid, vous aurez besoin directement de matériel de toiture, ainsi que d'éléments supplémentaires: enduits, patins, tringles à rideaux ou bandes de fronton, éléments de drainage, projecteurs pour gouttières, protection contre la foudre, supports à neige. La conception d'un toit chaud implique l'utilisation supplémentaire d'isolant et de pare-vapeur.

Sélection d'éléments

Le toit de la tuile métallique est une construction multicouche dont les éléments interagissent les uns avec les autres, ce qui augmente sa qualité et sa durée de vie. La structure de la toiture froide comprend l’imperméabilisation, les lattes et la toiture. La structure de la partie chaude comprend également un pare-vapeur et une couche d’isolant. Des artisans expérimentés recommandent de choisir les matériaux pour l'installation sur le toit en fonction des critères suivants:

1. Lors du choix du métal, seuls deux indicateurs jouent: la hauteur des ondulations et l'épaisseur de l'acier. Plus ces indicateurs sont élevés, plus la résistance et la capacité de charge de la toiture sont importantes. Le nombre requis de feuilles est calculé en fonction de la surface des pistes et de la surface utile de la bande.
2. Des éléments supplémentaires, tels que rideaux et pignons, sont acquis en fonction de la longueur des porte-à-faux, en tenant compte du chevauchement de 15-20 cm, et sont adaptés au ton de la tuile en métal.
3. Les dotations sont utilisées pour équiper les joints entre les pentes dans des conceptions complexes et multi-skid Ce sont des bandes d'acier sous la forme d'un coin avec un revêtement polymère.
4. Le profil de faîtage est utilisé pour équiper la faîtière du toit. Les éléments de faîtage les vallées représentent des zones avec des supports de montage 20 à 50 cm. Le rayon plus large, plus le profil protège de l'humidité l'espace entre les feuilles de matériau.

Considérez que la construction d’un toit chaud est beaucoup plus simple qu’un toit chaud, puisqu’elle se compose de 3 couches seulement. Cependant, les composants de toiture sont utilisés pour le dispositif de la toiture de tout type. Des éléments supplémentaires de haute qualité aident à préserver l’intégrité de la tôle de toiture lors de l’équipement des points de jonction sur les surfaces verticales et horizontales, les points de passage des tuyaux et les aérateurs sur la rampe, minimisant ainsi les risques de fuite.

Gâteau de toiture

La base de la durabilité et de la fiabilité du toit est un gâteau de toiture bien conçu, composé de matériaux compatibles, qui fournit un revêtement étanche et durable. La structure de toit du profilé métallique présente une structure multicouche remplissant 4 fonctions importantes: étanchéité, isolation thermique, pare-vapeur, pare-brise. Gâteau de toiture под металлочерепицу состоит из следующих ингредиентов:

• Barrière de vapeur. Il protège la charpente de la pénétration de vapeur saturée d'humidité dans les pièces chauffées de l'étage supérieur ou du grenier. Le pare-vapeur est une membrane diffuse qui laisse passer l'air, mais pas l'eau; il est fixé à la surface inférieure des chevrons à l'aide d'une agrafeuse de construction.
• Isolation thermique L'isolation est montée entre les fermes de la charpente. La couche d'isolation thermique nécessaire pour maintenir la température optimale, calculée sur la base des conditions climatiques. L'appareil de chauffage n'entre pas dans la conception d'un toit froid.
• Étanchéité. Le matériau d'étanchéité est posé sur les chevrons pour protéger les éléments en bois du cadre de la pénétration d'humidité provenant de l'extérieur. En tant que film ou membrane d'étanchéité appliqué. Pour le dispositif de toit froid, l'utilisation de matériaux de couverture est autorisée.
• Contrebribe. Le Reiki, d’une épaisseur de 2 à 3 cm, posé le long des chevrons, forme une contre-grille qui forme un intervalle de ventilation entre les couches de la tarte.
• Crate. La tuile métallique est montée sur une caisse en treillis fixée perpendiculairement aux chevrons. Cet élément structurel est responsable de la répartition du poids de la couverture et du raidissement des pentes.

Notez que les instructions prescrivent l'utilisation d'éléments auxiliaires qui forment un revêtement hermétique qui est protégé de tous les côtés contre la pénétration d'humidité. Si vous effectuez la toiture en métal, en utilisant des vallées, un profil de faîtage et diverses jonctions en bandes, il ne se produira aucune fuite, même lors de fortes pluies.

Exigences de caisse

La pose du métal est effectuée sur une caisse de fondation solide. La caisse a appelé plancher de planches ou de barres de bois, posé avec une lumière à laquelle le matériau de toiture est attaché Les éléments du revêtement doivent supporter la tôle de toiture à 3 endroits afin d'éviter toute déformation: sur les côtés de la tôle et au centre. Les exigences suivantes sont imposées à la caisse:

1. Les instructions recommandent de monter une caisse pour le carrelage en métal avec un pas de 30-50 cm, en fonction de la longueur d'onde de la couverture.
2. Bois destiné à la fabrication de caisses traitées avec des composés antiseptiques et coupe-feu pour se protéger contre la pourriture et augmenter la résistance au feu.
3. Aux endroits où des endovs, des crêtes ou des supports à neige sont montés, la caisse est renforcée par un élément supplémentaire. Ceci est fait parce que les endovas et les autres éléments de la cale sont des endroits où le fluide et la neige s’accumulent, de sorte que la charge sur les chevrons y est plus élevée.

Les maîtres expérimentés disent: plus les marches des caisses sont petites, plus les pentes du toit sont plates. Une telle instruction s'explique par le fait que, sur les toits à faible pente, le liquide et la neige ne glissent pas indépendamment, mais sont retardés, ce qui entraîne une augmentation de la charge sur les chevrons et du revêtement.

Technologie de pose

La pose du métal est effectuée après l'assemblage du cadre en treillis et des caisses. Pour éviter le mouillage des éléments du cadre en bois, il est nécessaire de procéder à l'installation par temps sec. Pour des raisons de sécurité, il est interdit d'effectuer des travaux en hauteur par temps venteux. Poser un profilé métallique de haute qualité. Il y a l'instruction suivante:

• Un matériau d'imperméabilisation est appliqué sur les jambes du chevron, en commençant par le débord du toit. La pose se fait avec un léger affaissement afin que l’imperméabilisation ne se rompt pas sous la pression de l’eau. Le film est fixé aux chevrons avec une agrafeuse, un recouvrement des bandes est fait 10-15 cm, en le collant avec du ruban adhésif.
• Le long des chevrons, directement au-dessus de l'imperméabilisation, ils installent des rails de contre-gril qui forment la fente de ventilation nécessaire pour protéger le matériau de toiture contre les condensats.

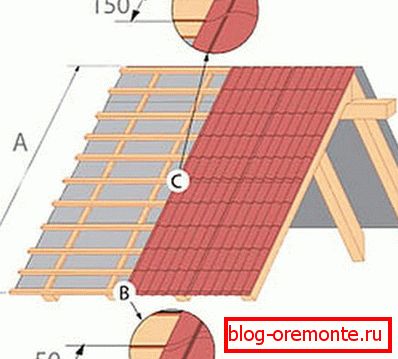

• Ensuite, perpendiculairement aux jambes de la structure, une caisse est fixée au contre-réseau avec un pas égal à la longueur d'onde du profilé métallique.
• Effectuer la coupe des feuilles de métal à la taille de la pente. Si vous achetez du matériel directement auprès du fabricant, la découpe est effectuée en usine, il n'y aura donc pas de joints horizontaux entre les feuilles. Les profilés métalliques coupés hors production peuvent être des scies circulaires, des scies sauteuses ou des scies à métaux.
• Commencez la pose au bord inférieur droit de la rampe. Si la pose est effectuée dans une rangée, les feuilles sont attachées les unes après les autres. Si l'installation est répartie sur 2 rangées, posez d'abord la feuille extrême du bas de la rampe, puis fixez-la au-dessus, puis 2 feuilles de la première rangée, etc.

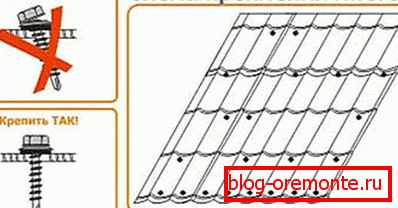

• La feuille est fixée à la caisse à l’aide de vis de toiture et d’une rondelle de serrage en caoutchouc recouvrant le trou de montage de la pénétration de l’eau. Les vis sont strictement perpendiculaires à la surface du matériau de couverture, en laissant un espace de 1 à 2 mm afin de ne pas le déformer. Pour la fixation d'une feuille, il faut 10-15 vis.
• Lors de l’installation, les tuiles métalliques se chevauchent d’une vague. Le lieu de chevauchement des feuilles est fixé par des vis à travers la rainure capillaire.

Faites attention! Lors de la fixation de tuiles métalliques, il est important de ne pas tordre la vis pour éviter toute déformation du matériau et des copeaux sur le revêtement polymère. Pour ce faire, il est préférable de travailler avec un tournevis à bas régime.

Installation d'éléments supplémentaires

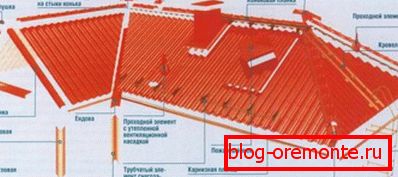

L'installation d'un matériau de toiture en métal ne se termine pas avec la pose du matériau de toiture. Pour rendre la structure plus durable, protégée de l'humidité atmosphérique et complète, il est fastidieux d'installer une enduit, un profil de faîtage et un rail de rideau. Les travaux sont effectués dans l'ordre suivant:

1. Installez le profil de faîte. L'opération est fixée à la caisse le long du joint de faîtage avec des vis de toiture. Pour protéger les extrémités du profilé de la pénétration d’eau, utilisez un joint spécial.
2. Fixer endova et autres calculs biliaires. Des bandes spéciales sont installées pour protéger les joints entre les pentes et les points de jonction avec les surfaces verticales.
3. Eaves et les surplombs de pignon sont équipés de bandes spéciales qui protègent contre l'humidité et le vent
4. Coudre des corniches et des surplombs de pignon avec des soffites. Ces panneaux perforés protègent la surface inférieure de la pente, qui n'est pas protégée par une imperméabilisation, du contact avec l'eau.
5. Installez le drain, snegozaderzhateli et protection contre la foudre.

Souviens toi! Les dotations, les patins, les barres de jonction et les gouttières ne sont pas des éléments de toiture décoratifs. Ils ont pour fonction de protéger la bande des fuites et de l’étanchéifier. À condition que l'équipement approprié de la tarte à la toiture et l'utilisation d'éléments auxiliaires, le toit en métal durera 20-30 ans.
